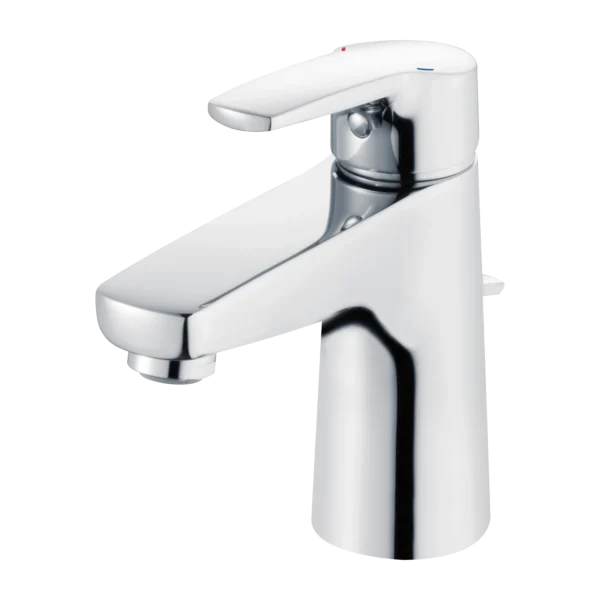

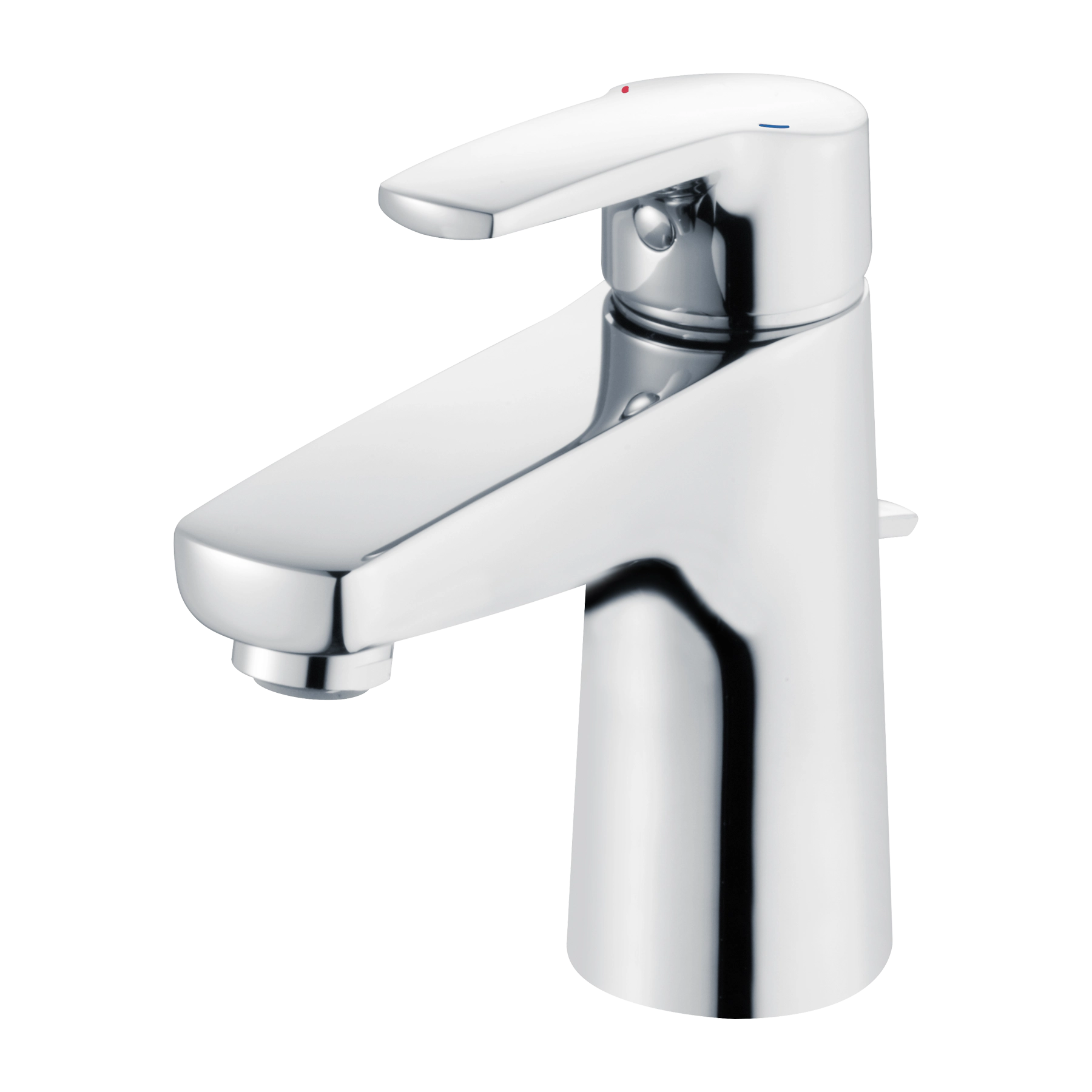

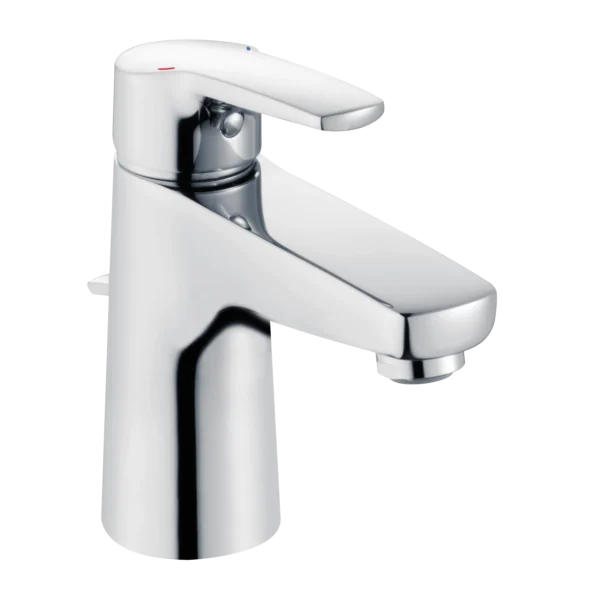

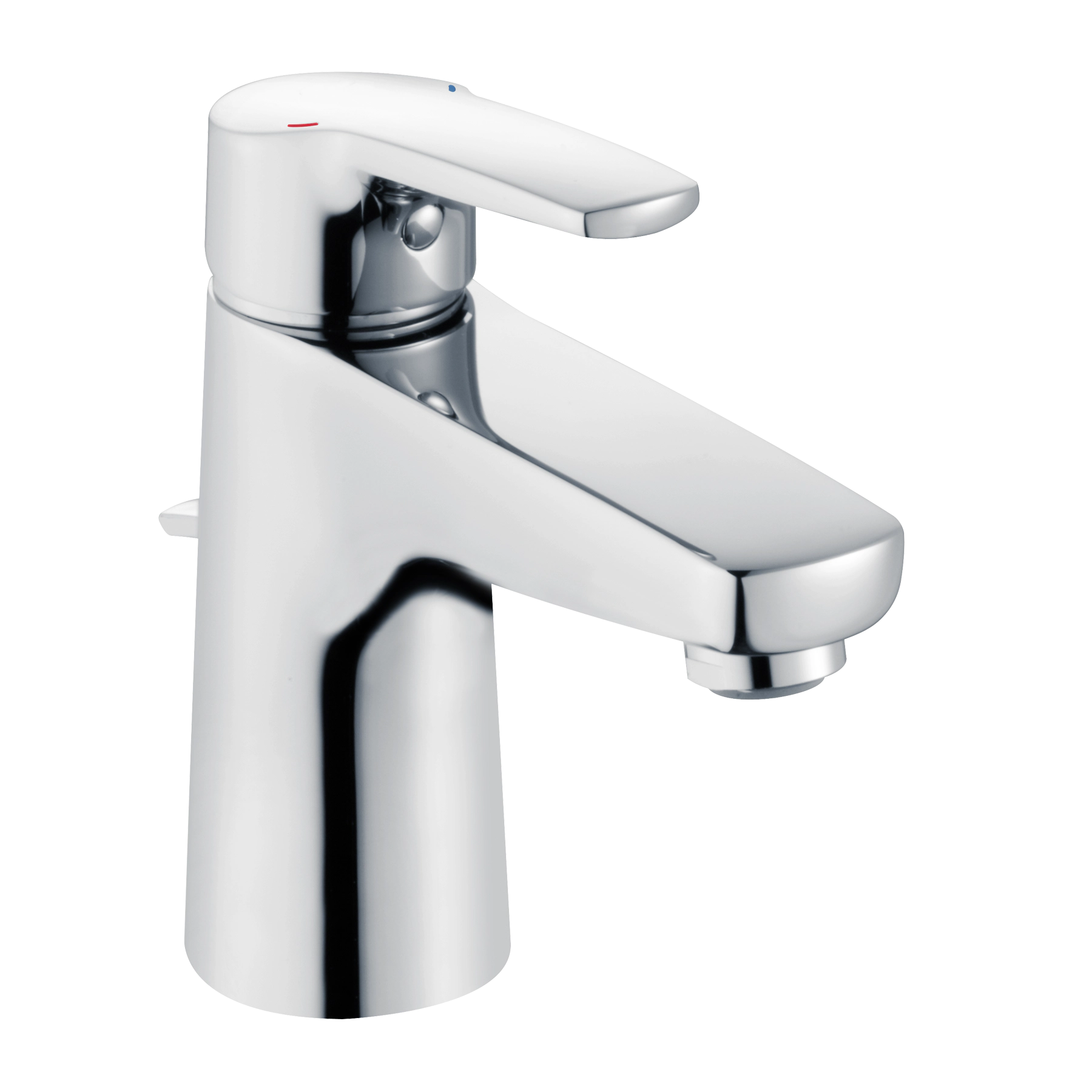

alpha_350 Waschtischarmatur mit Ablaufgarnitur

145.20152.00

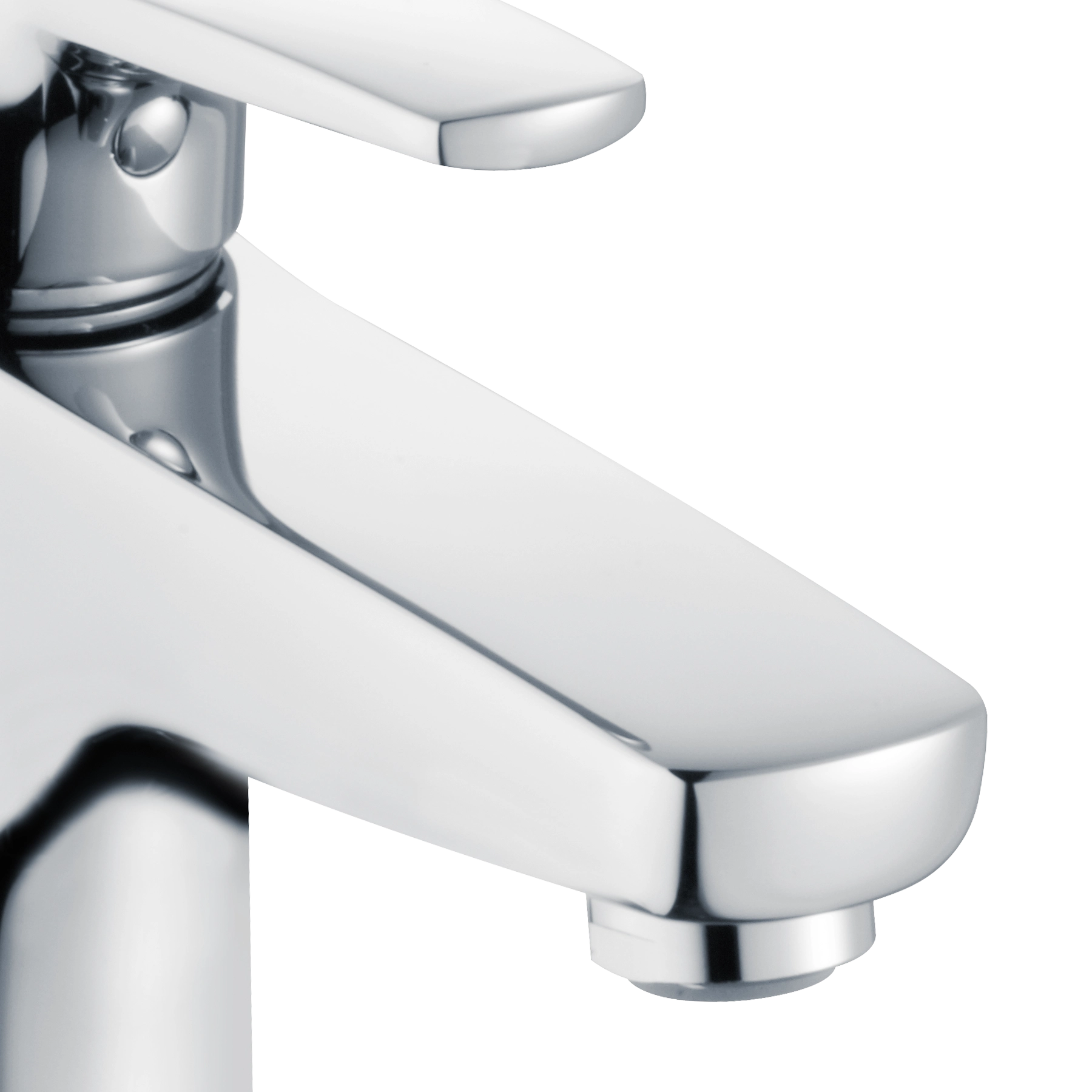

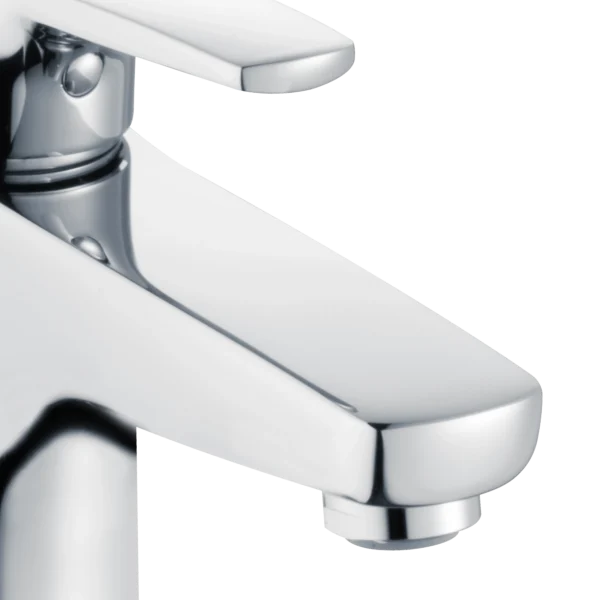

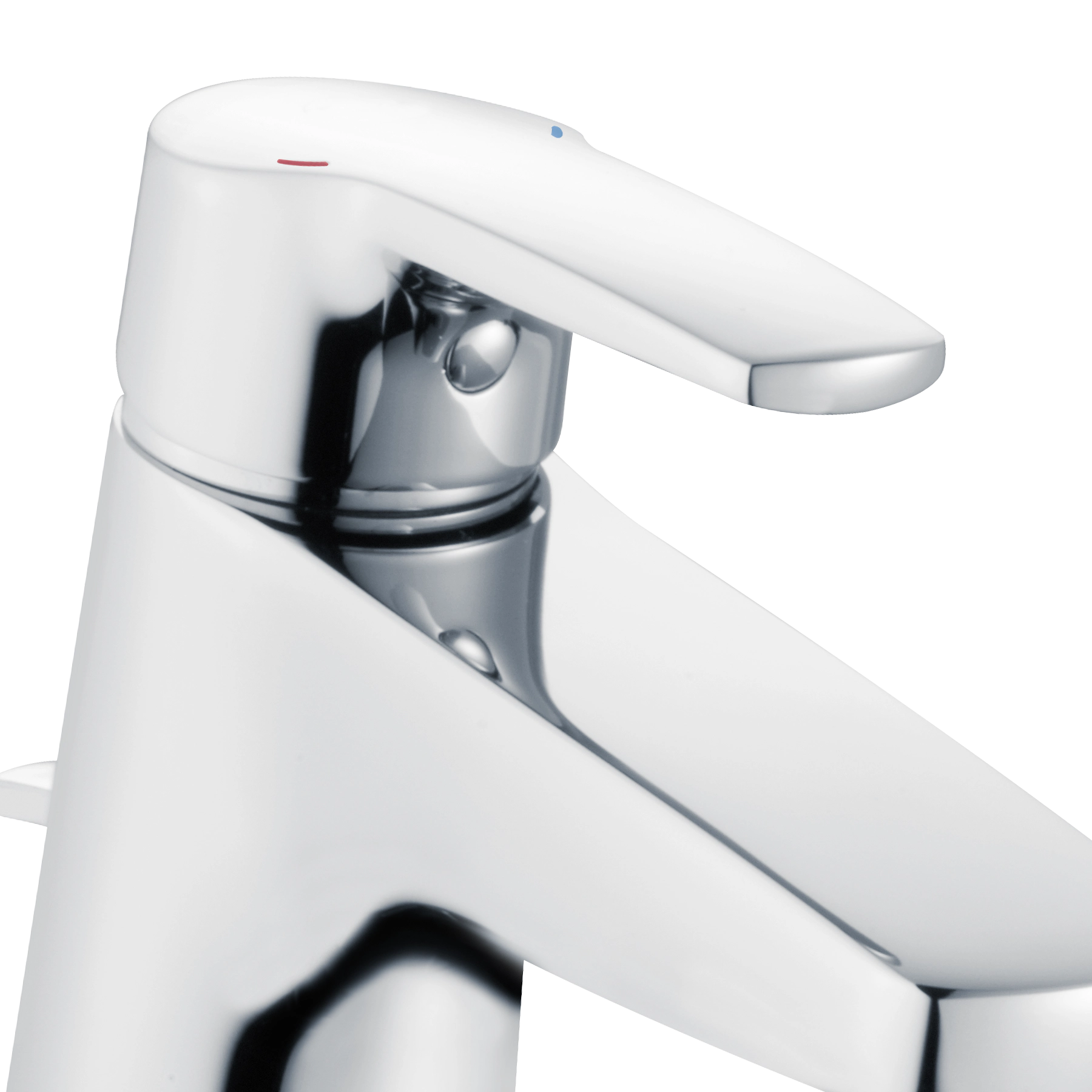

Der schlanke Körper verbindet sich exzellent mit dem geometrisch geformten und horizontal ausgerichteten Auslauf zu einer eleganten und hochwertigen Waschtischarmatur. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Leicht beweglich und ergonomisch sensibel abgestimmt, schließt der im Übergang markant gestaltete Hebel die Armatur formvollendet ab. Der mit wirkungsvollem Kalkschutz ausgestattete Spezialstrahlregler gewährleistet eine optimal belüftete Strahlqualität. Dadurch wird Wasser gespart und Spritzwasser verhindert. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.

Artikelmerkmale


  • Z056022-00010
  • Heinrich Schulte
  • Waschtischarmatur
  • alpha_350
  • chrom
  • Ausladung 110 mm
  • Höhe bis Strahlregler 80 mm
  • Maximale Höhe 145 mm
  • Kartusche 35 mm offen
    mit Heißwasser- und Durchflussbegrenzer
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler 7 l/min
  • DIN DVGW
  • Geräuschprüfzeichen PA-IX 7198/IO
  • für Standmontage
  • mit Ablaufgarnitur 1 1/4"
    mit Befestigungssatz

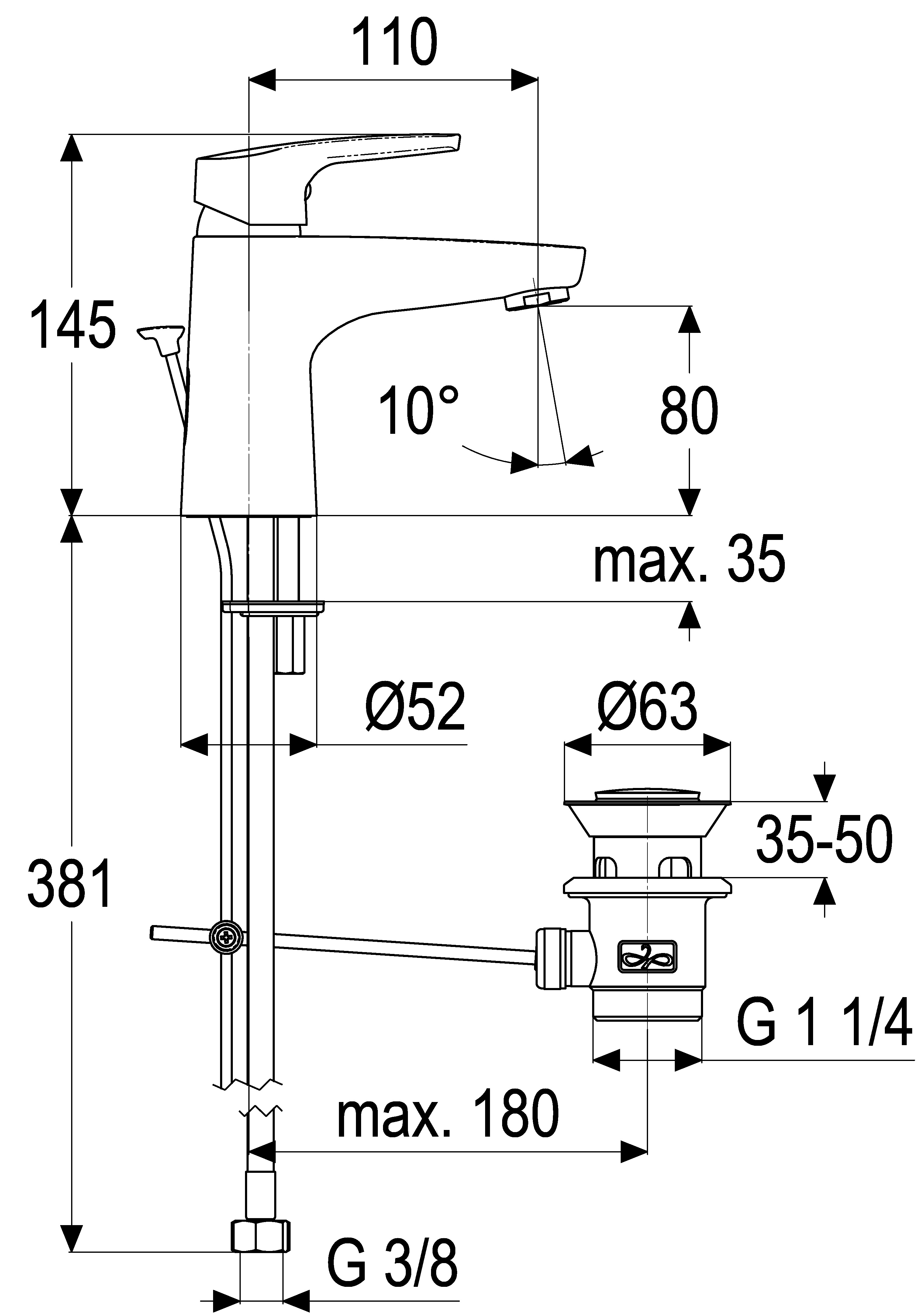

Maßzeichnung


Durchflussdiagramm

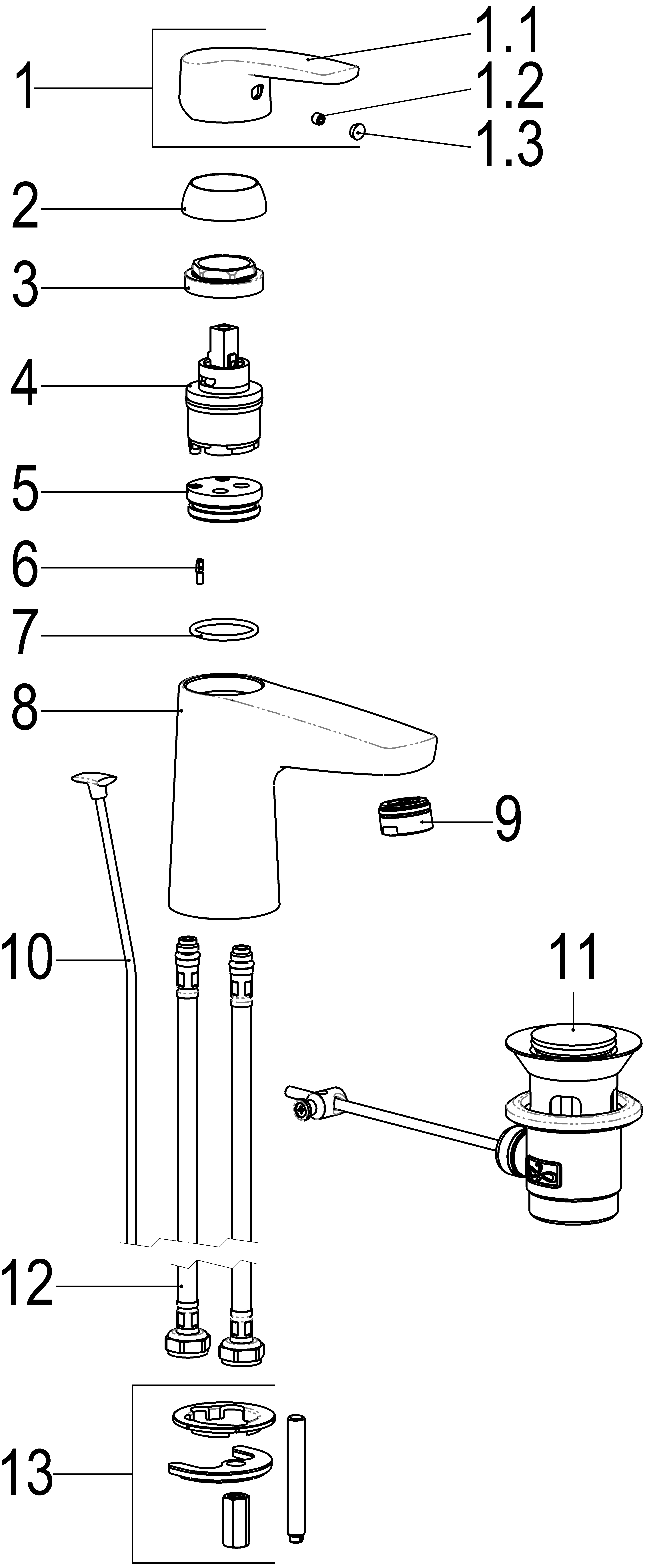

Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_100 Z056990-00010
03 SH VERSCHRAUBUNG M37 X 1,5 Z009472-84000
04 SH KARTUSCHE FÜR NORMALDRUCK Z009203-00001
09 SH LUFTSPRUDLER SLC M. GUMMILIPPE Z013980-00010
10 SH ZUGSTANGE MIT KNOPF Z009187-00010
11 SH ABLAUFGARNITUR KOMPLETT Z001128-00010
12 SH FLEXSCHLAUCH M10 X 1 – 3/8" Z009141-00000
13 BEFESTIGUNGSSATZ M8 X 57MM Z000616-00000
