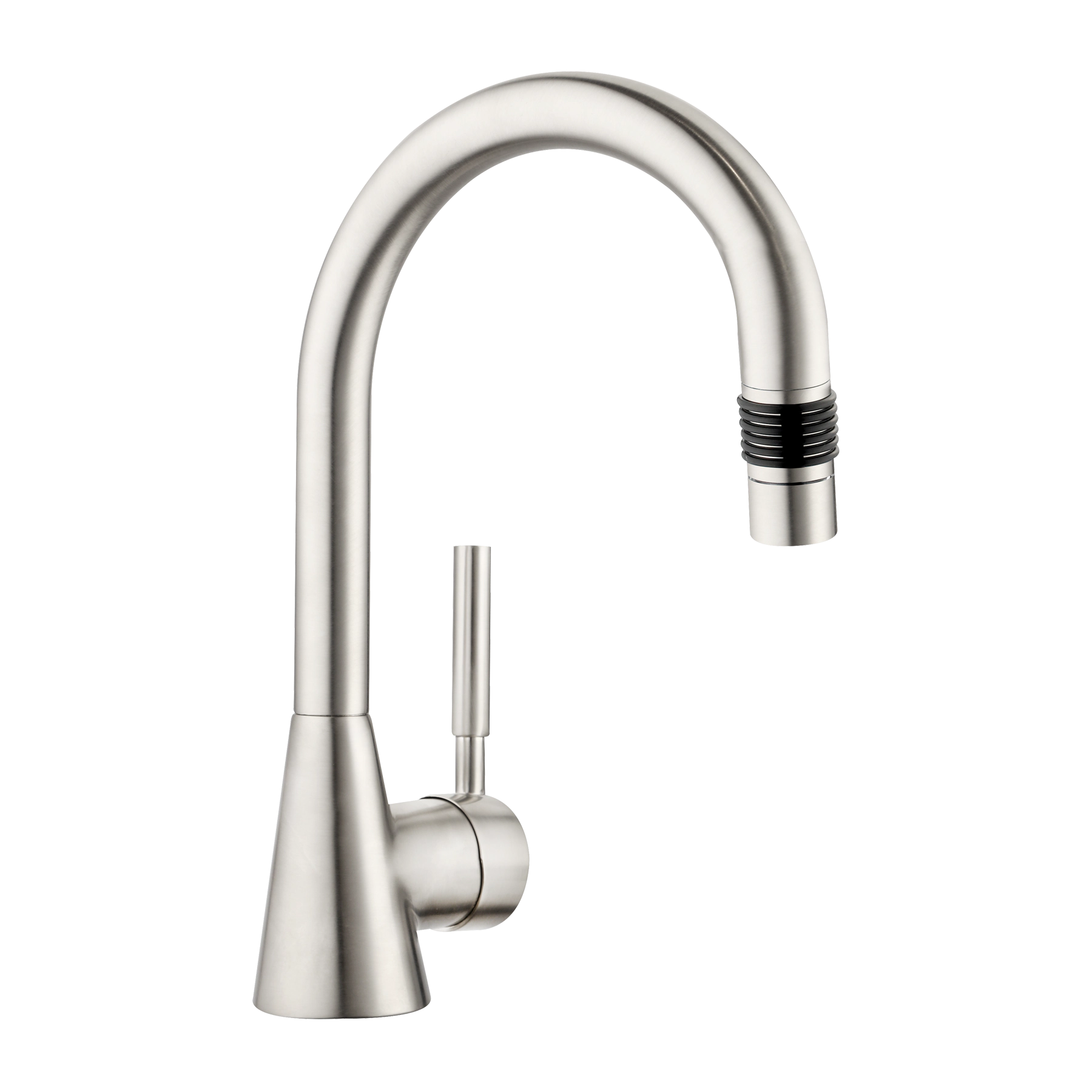

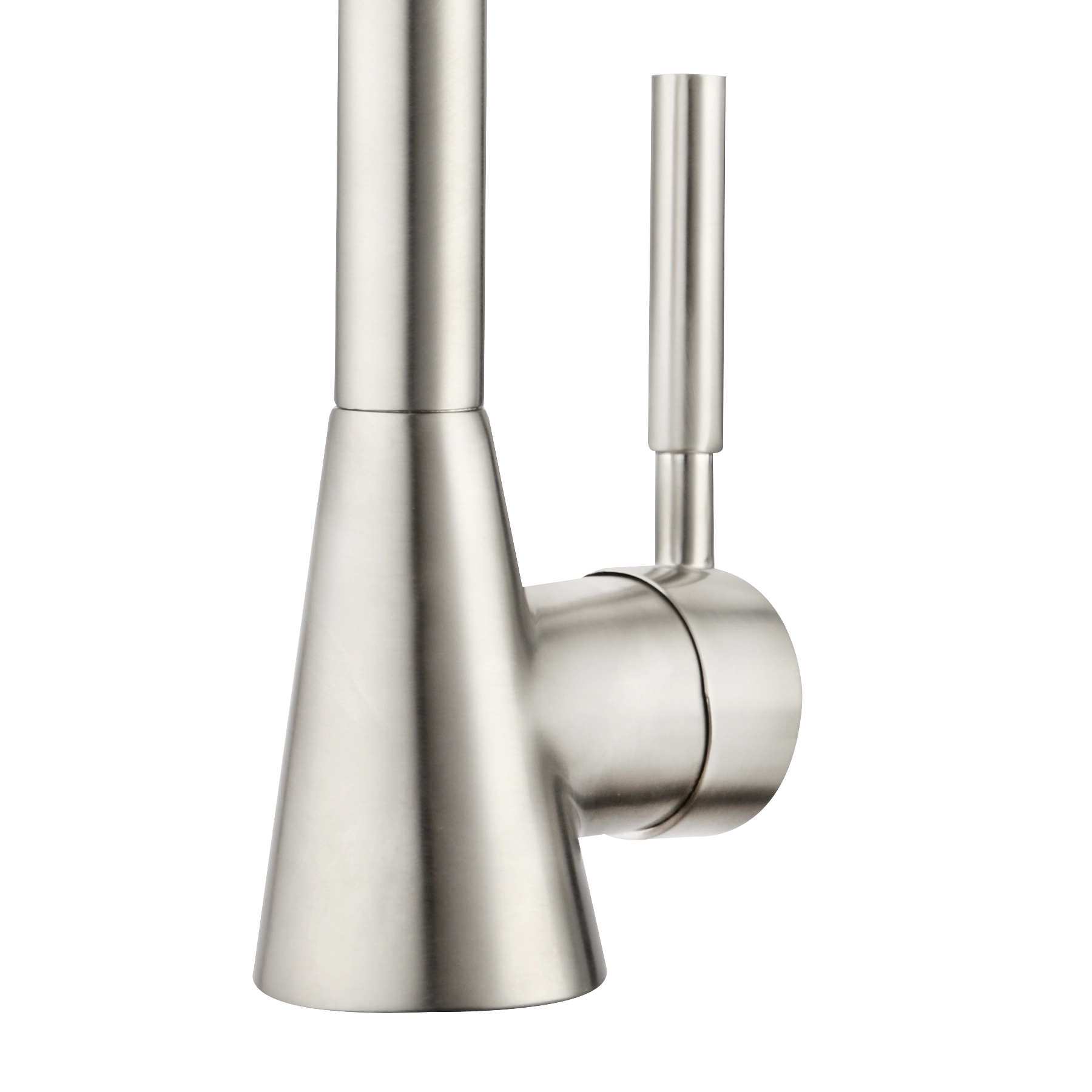

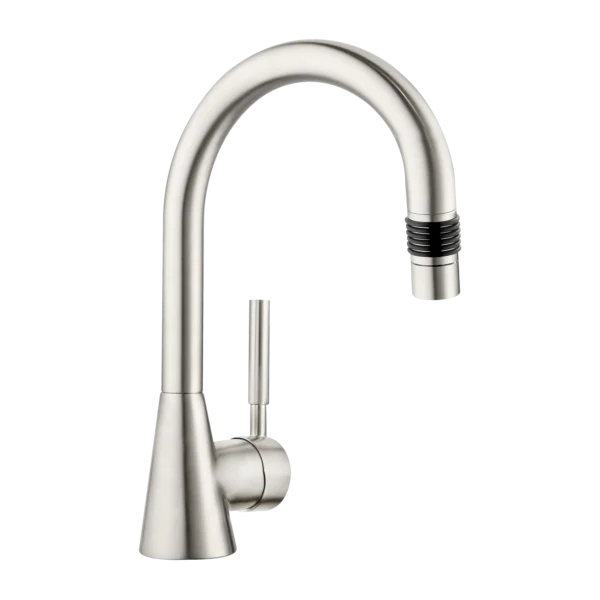

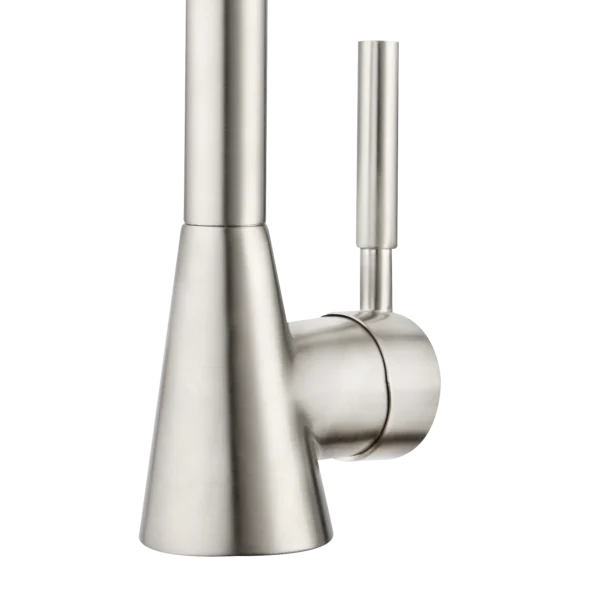

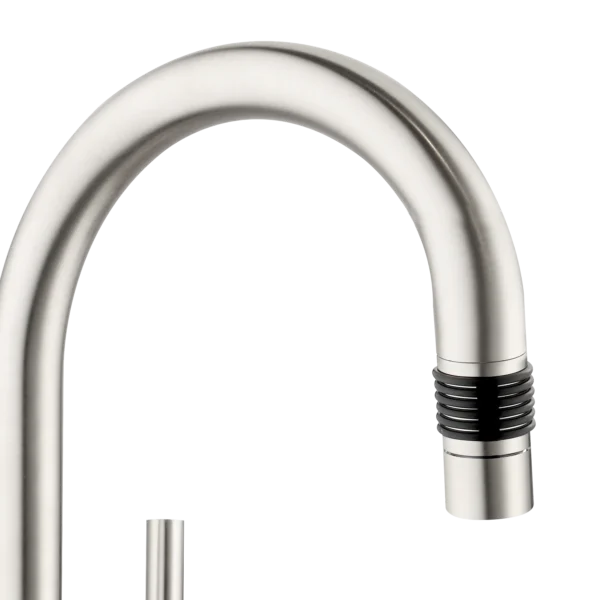

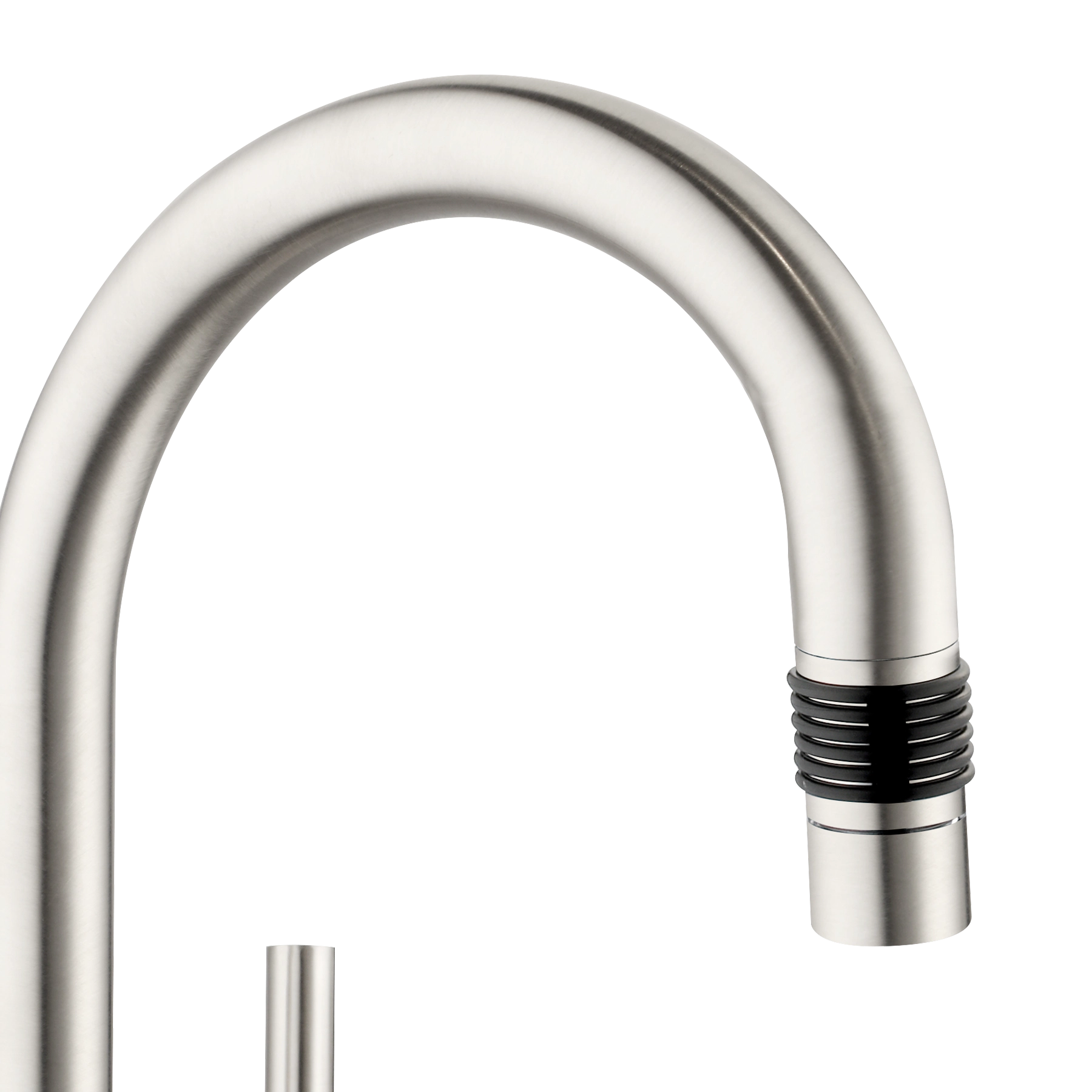

vivana Küchenarmatur mit Ausziehauslauf

€257.70

Artikelnummer: MF62803-00140-G Kategorien: , , , , Schlagwörter: , , , ,

Artikelmerkmale

  • MF62803-00140
  • Heinrich Schulte Manufaktur
  • Küchenarmatur
  • vivana
  • steel_line
  • Ausladung 175 mm
  • Höhe bis Strahlregler 180 mm
  • Maximale Höhe 330 mm
  • Kartusche 35 mm
    mit Heißwasserbegrenzer
  • Auslauf schwenk- und herausziehbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse A
  • für Standmontage
  • mit Metallbrauseschlauch
    seitengesteuert
    eigensicher gegen Rückfließen
  • mit Schaftverschraubung

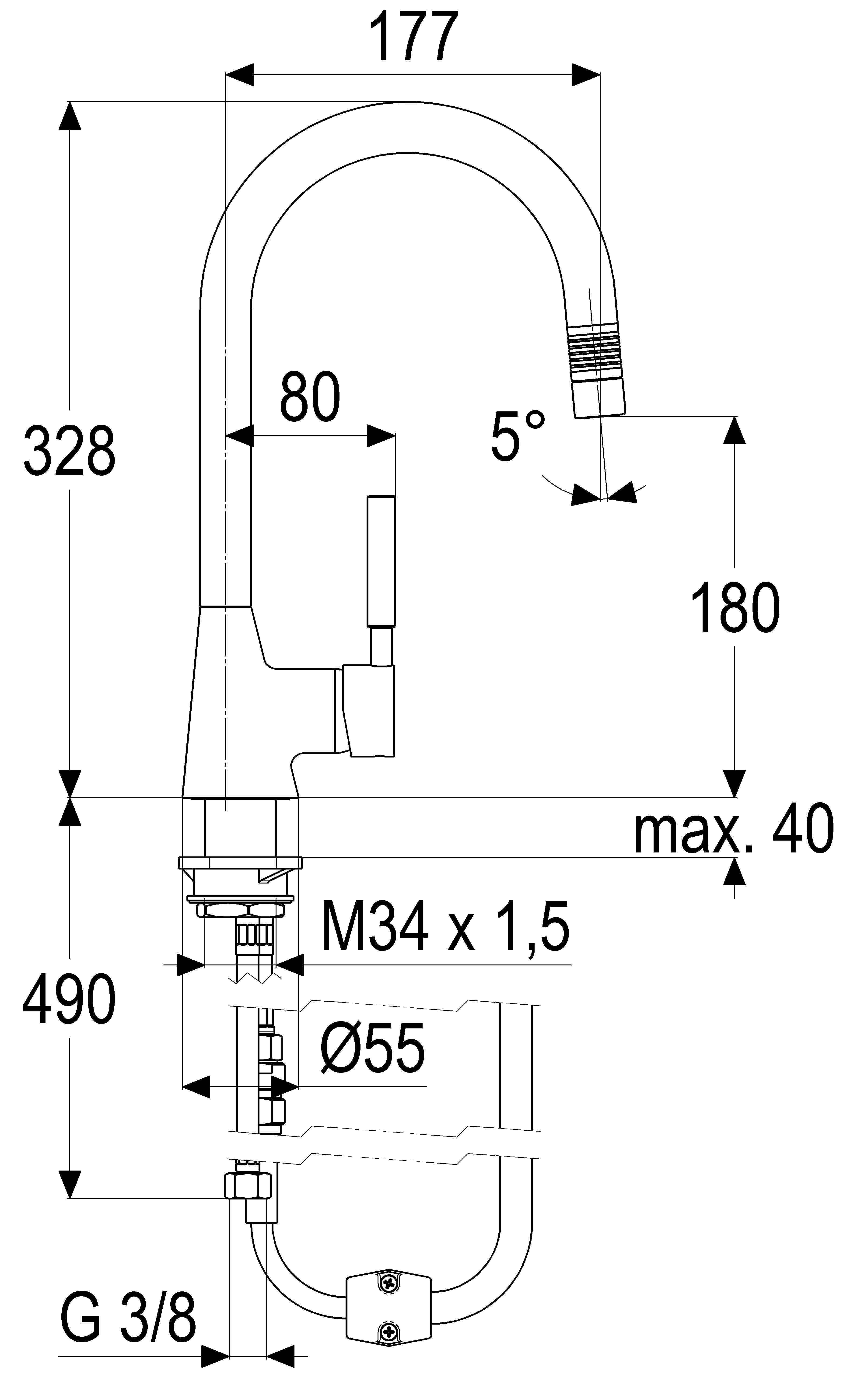

Maßzeichnung

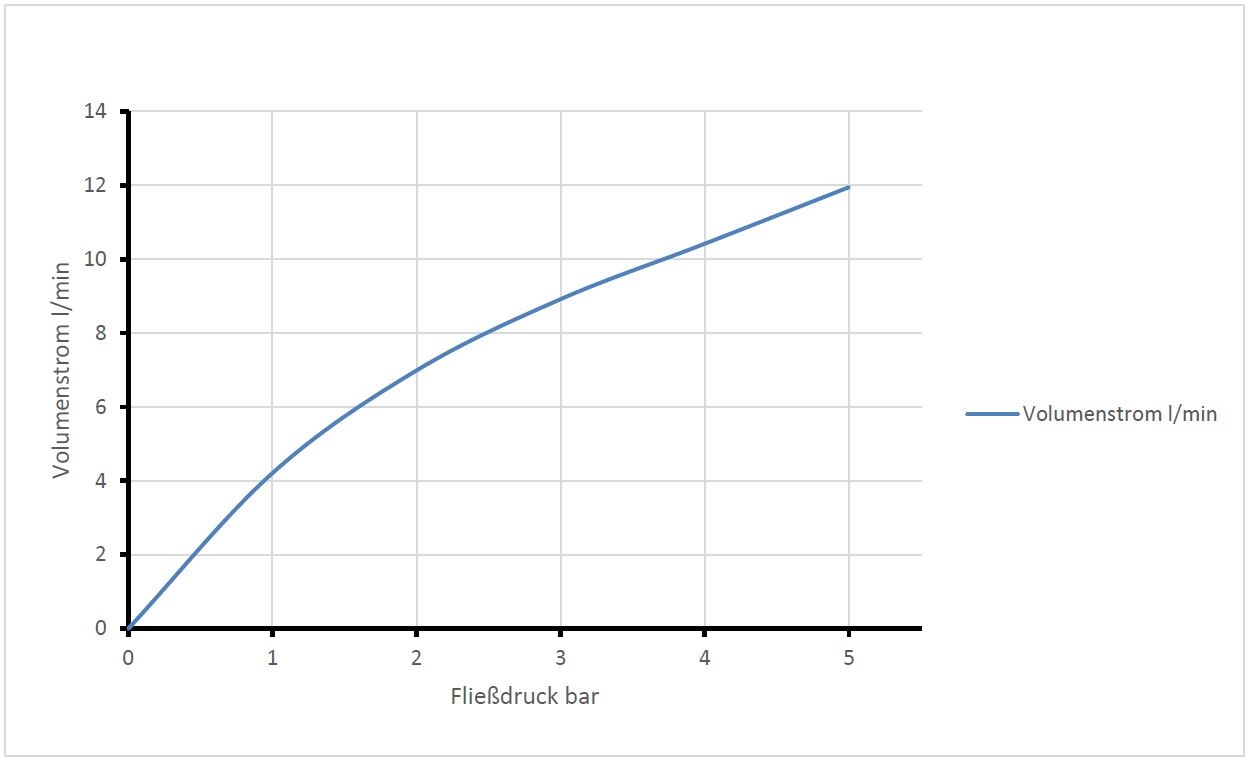

Durchflussdiagramm

Downloads

PDF Montageanleitung

PDF Produktdatenblatt

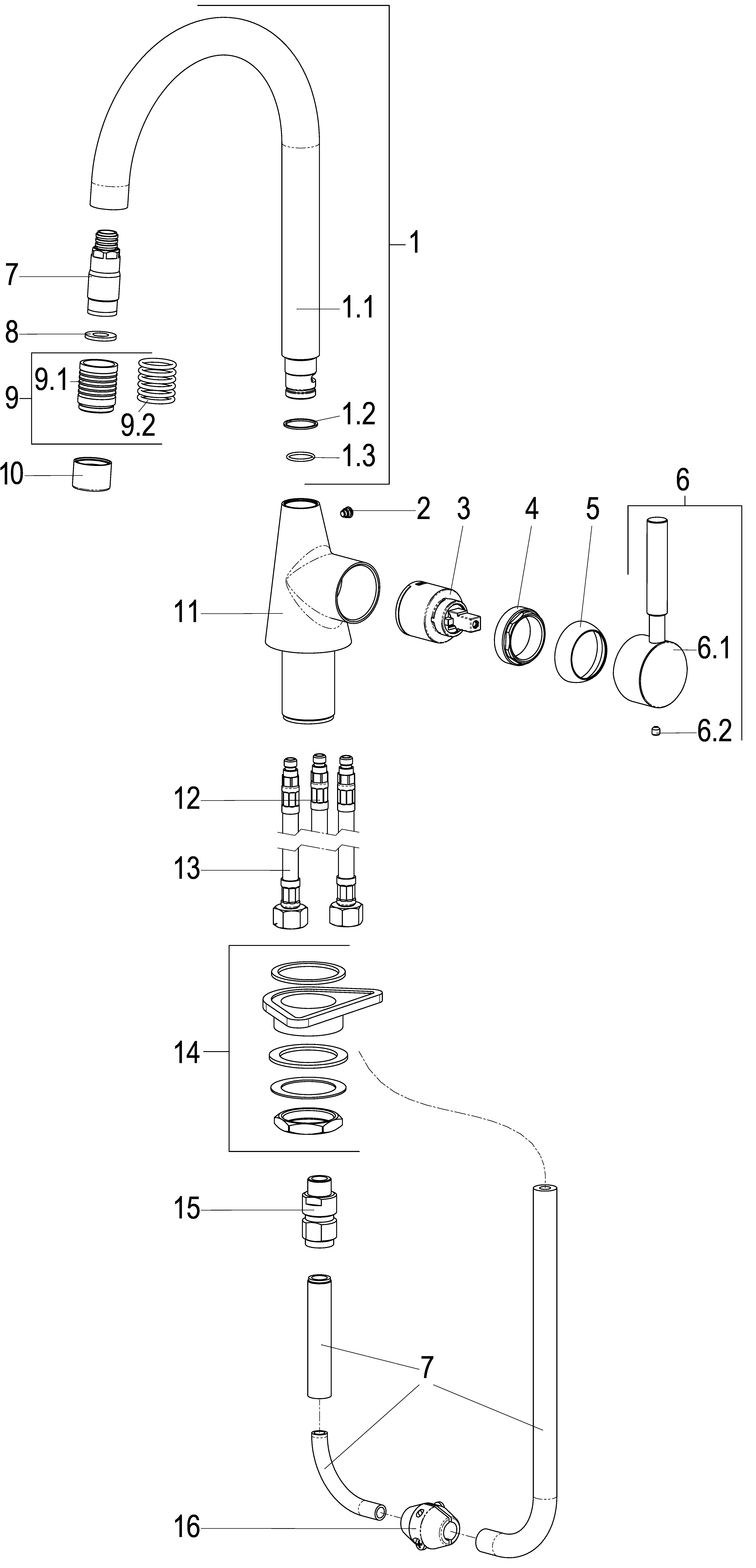

Explosionszeichnung

Ersatzteile

Position Beschreibung Artikelnummer
02 SH ANSCHLAGSCHRAUBE Z000235-00000
03 SH KARTUSCHE FÜR NORMALDRUCK Z009200-00000
04 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
06 SH BEDIENUNGSHEBEL VIVANA MF62990-00140
07 SH GEWEBESCHLAUCH Z028811-00010
10 SH LUFTSPRUDLER MF13946-00140
12 SH FLEXSCHLAUCH M8 X 1 – M15 X 1 Z009074-00000
13 SH FLEXSCHLAUCH M8 X 1 – 3/8" Z009075-00000
14 SH SCHAFTVERSCHRAUBUNG M34 X 1,5 Z009196-00000
15 SH RÜCKFLUSSVERHINDERER M15X1 Z028914-00000
16 SH BLEIGEWICHT Z000287-00000
