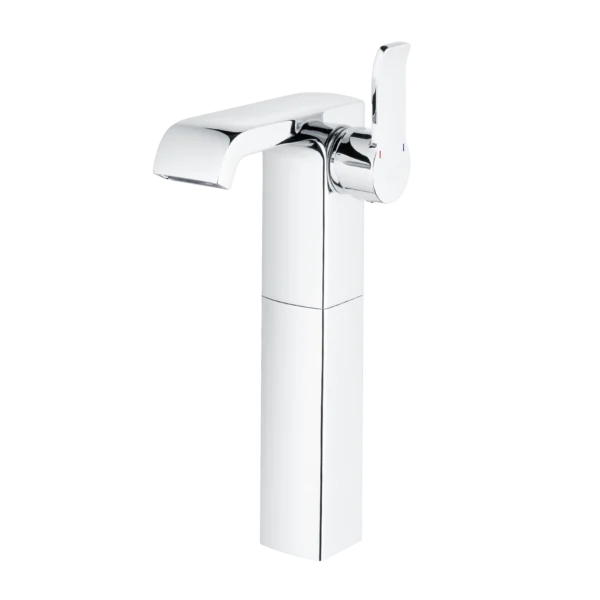

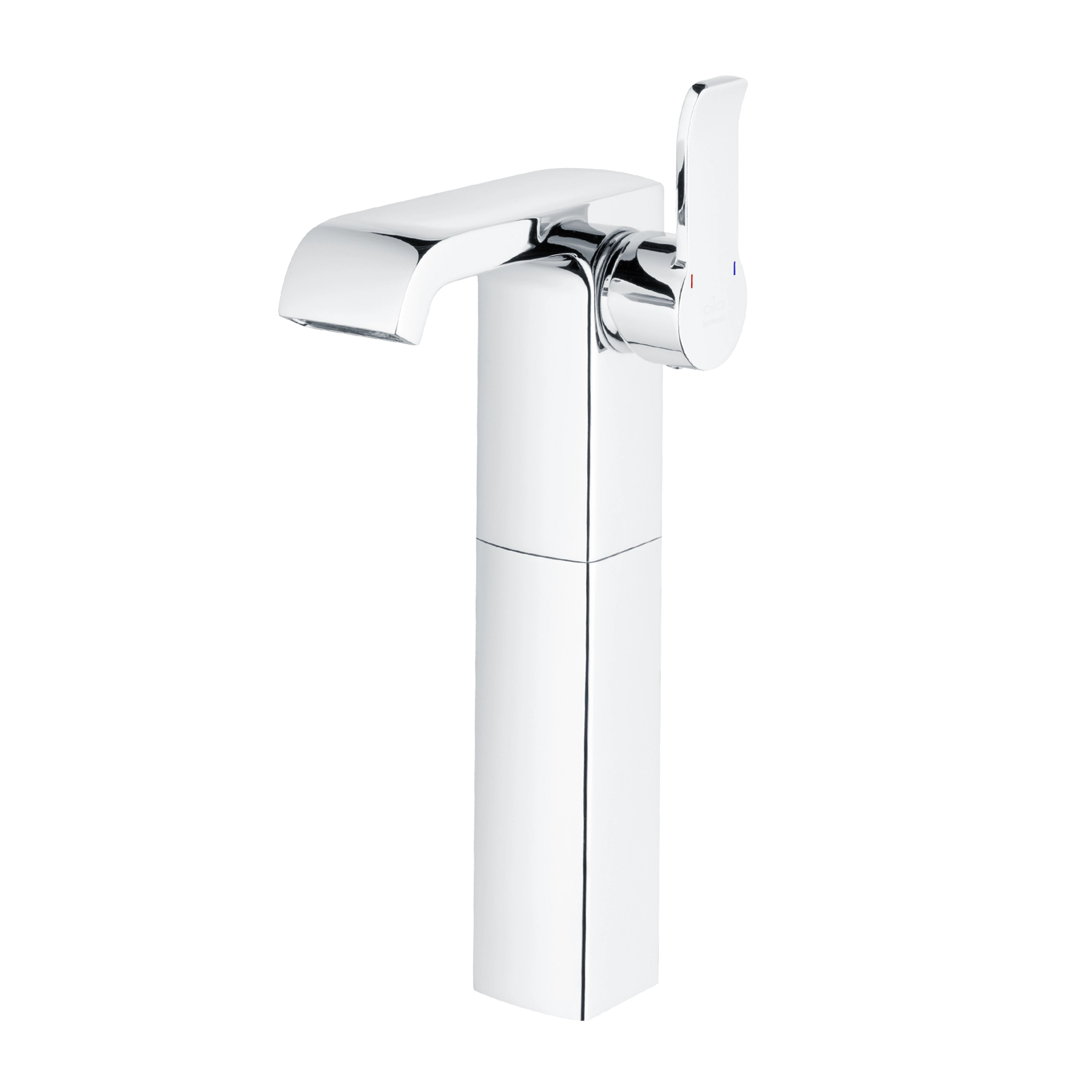

alpha-style_600 Waschtischarmatur hoch mit Druckknopf-Ablaufgarnitur

578.30

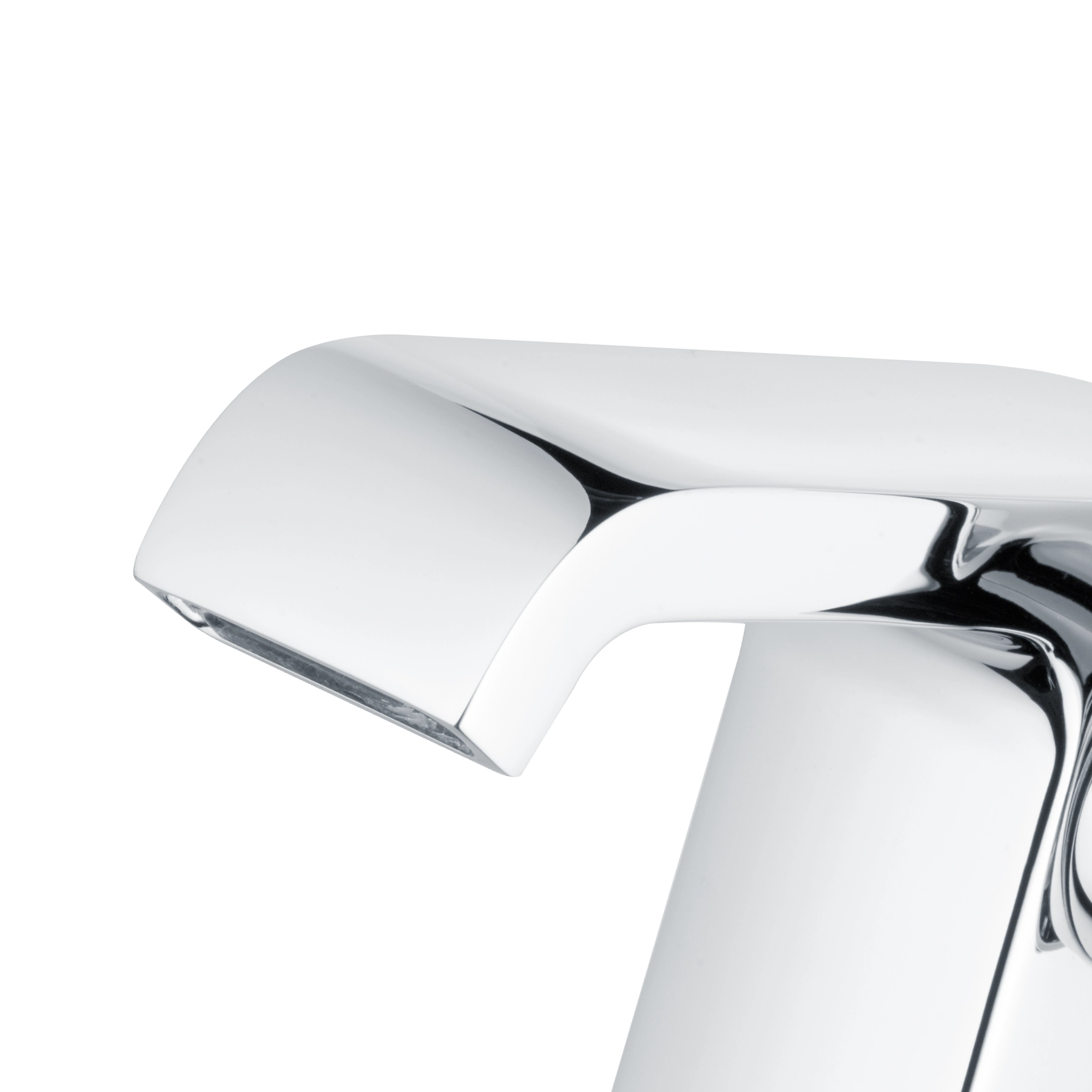

Die minimalistische Formensprache des Armaturenkörpers fasziniert ganz besonders, wenn das Wesen des Wassers sich sensibel in der Erscheinung manifestiert und zur luxuriösen Ikone des elementaren Wechselspiels zwischen Ruhe und fließender Bewegung wird. Die brillante Oberfläche aus hochwertigem Chrom unterstreicht die hohe Qualität und Einzigartigkeit dieser Armatur. Der im Griffbereich leicht geschwungene Hebel zelebriert Leichtigkeit und Bewegung und schafft ergonomisch durchdacht Freiraum für komfortable Bedienung. Durch den querliegenden Strahlregler verlässt das Wasser angepasst an den breiten Auslauf in weichem wasserfallartigem Schwall bedeutungsvoll die Armatur. Durch einen Druck auf die Verschlusskappe, lässt sich die Ablaufgarnitur bequem direkt öffnen und schließen. Mit der Erhöhung des Armaturenkörpers ist diese Armatur für den Einsatz mit modernen Aufsatzwaschbecken ausgerichtet. Die erweiterte Bauhöhe unterstreicht nochmals die Eleganz ihrer Erscheinung. Über eine spezielle Schaftverschraubung wird diese Armatur sehr stabil montiert.

Artikelmerkmale


  • Z055004-00010
  • Heinrich Schulte
  • Waschtischarmatur hoch
  • alpha-style_600
  • chrom
  • Ausladung 125 mm
  • Höhe bis Strahlregler 240 mm
  • Maximale Höhe 310 mm
  • Kartusche 35 mm offen
    mit Heißwasser- und Durchflussbegrenzer
  • Werkstoffe nach TrinkwV und UBA

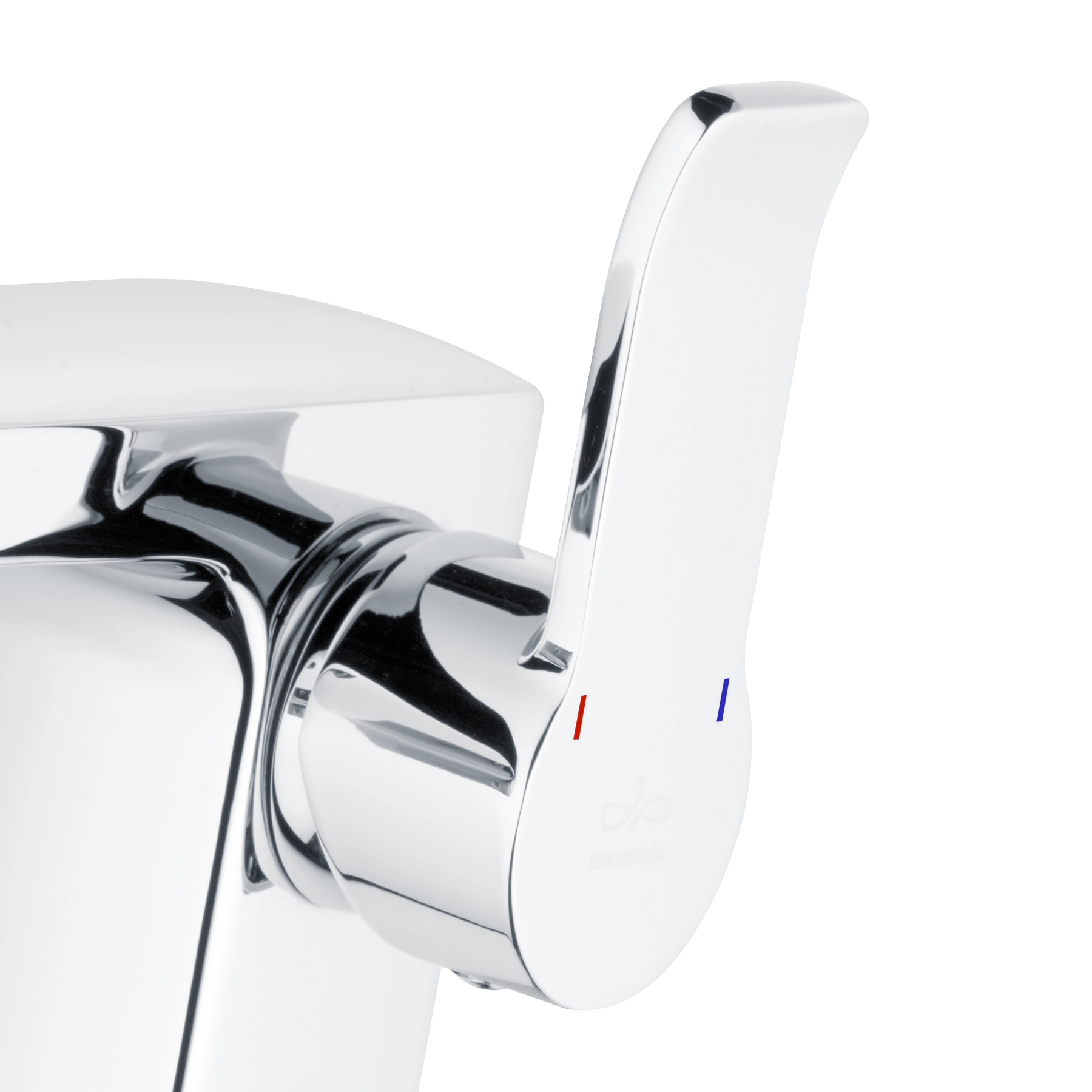

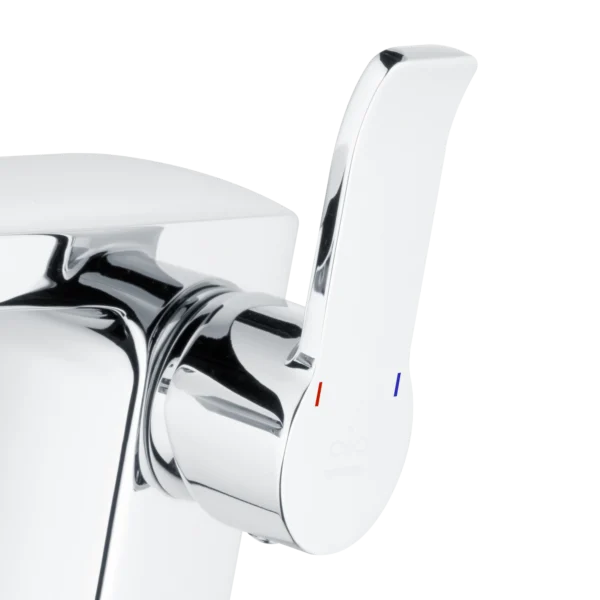

  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse A
  • für Aufsatzbecken
  • seitengesteuert
  • mit Druckknopf-Ablaufgarnitur
    mit Schaftverschraubung

Maßzeichnung

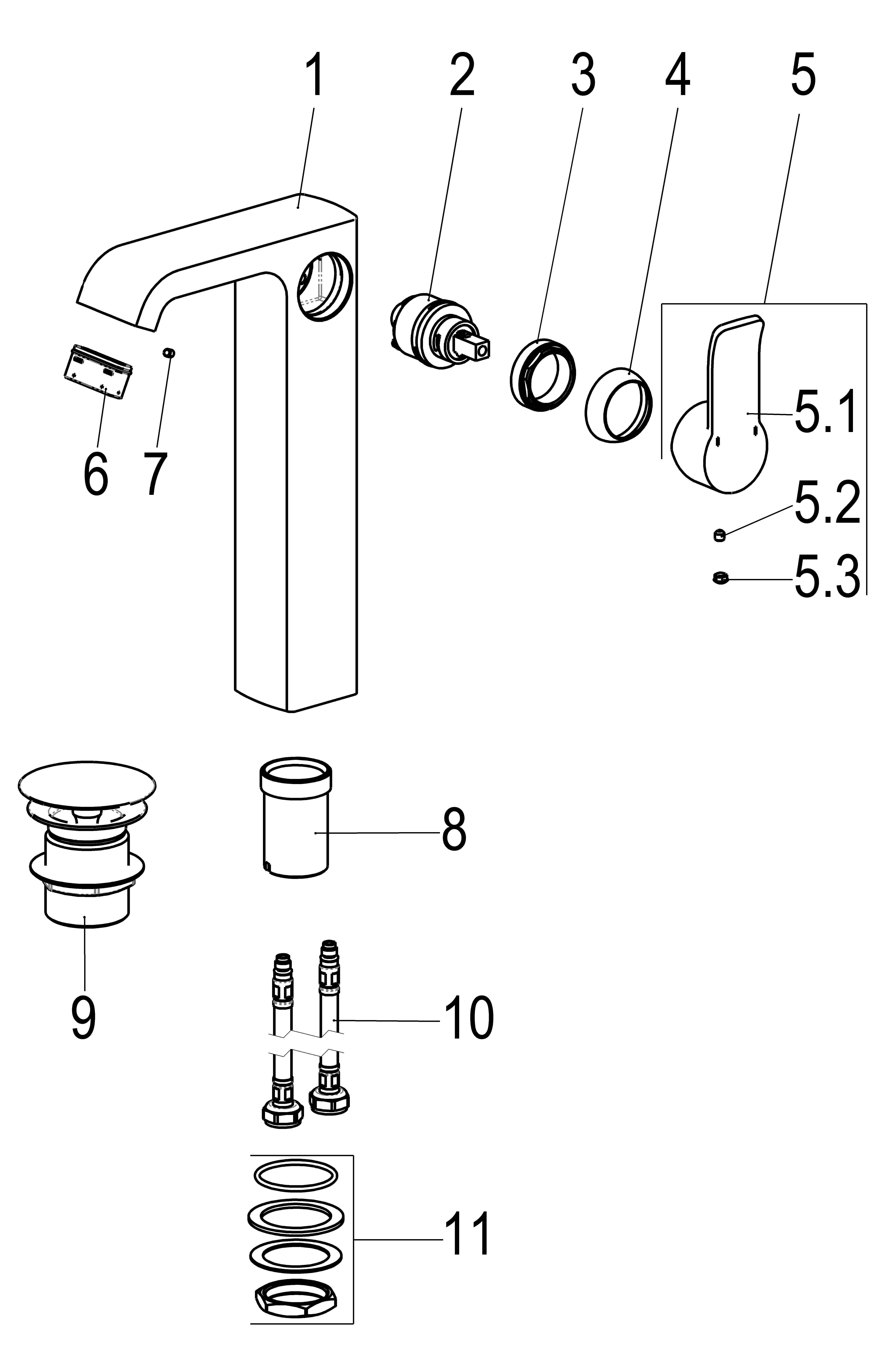

Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
02 SH KARTUSCHE FÜR NORMALDRUCK Z009203-00001
03 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
04 SH ROSETTE M37 X 1,5 / D:39,7X12 Z009110-00010
05 SH BEDIENHEBEL ALPHA-STYLE_600 Z055990-00011
06 SH RECHTECKSTRAHLREGLER Z013970-00000
09 SH ABLAUFGARNITUR KOMPLETT Z001126-00010
10 SH FLEXSCHLAUCH M10 X 1 – 3/8" Z009193-00000
11 SH SCHAFTVERSCHRAUBUNG M34 X 1,5 Z009196-00000

Folgende Komponenten gehören zum Lieferumfang:
