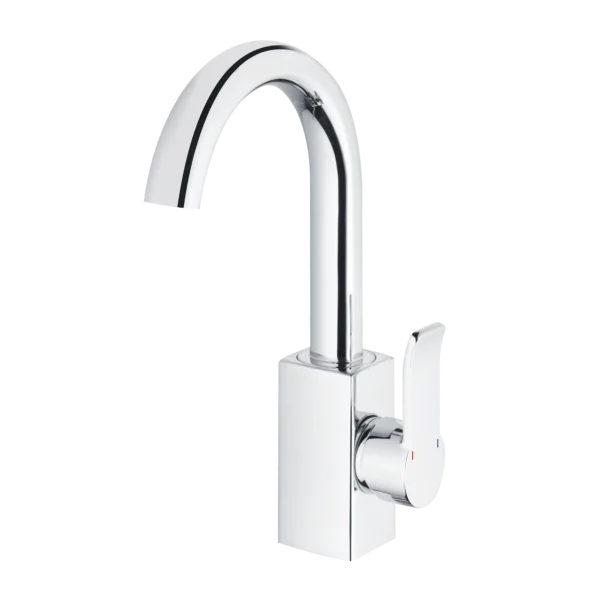

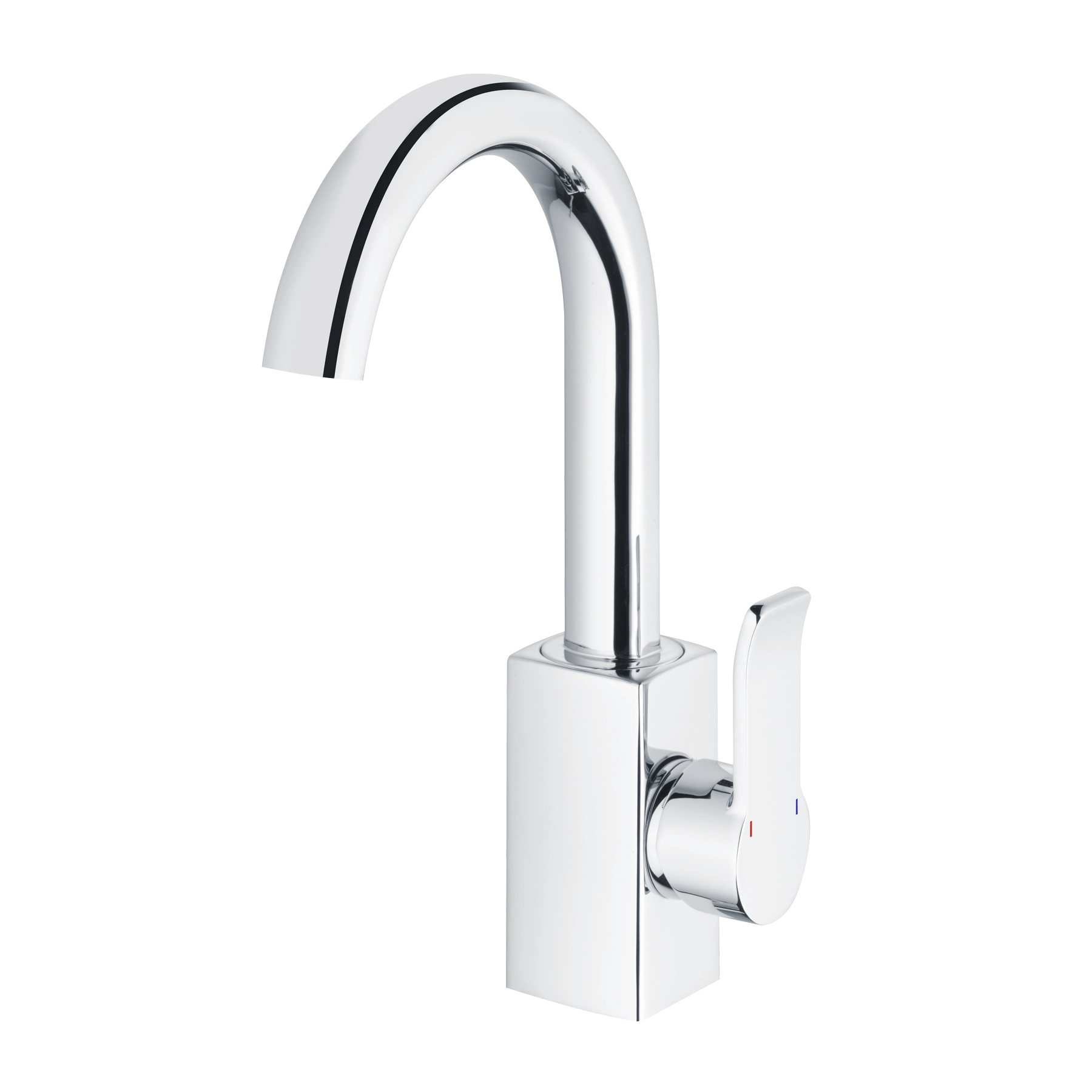

alpha-style_600 Waschtischarmatur mit Ablaufgarnitur

505.90

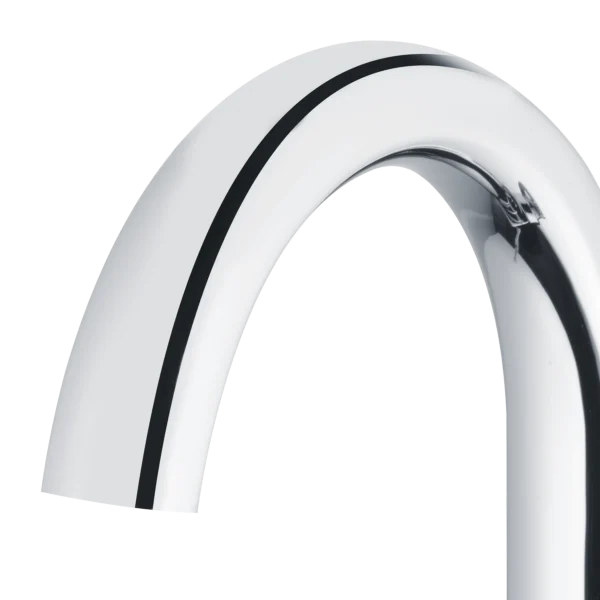

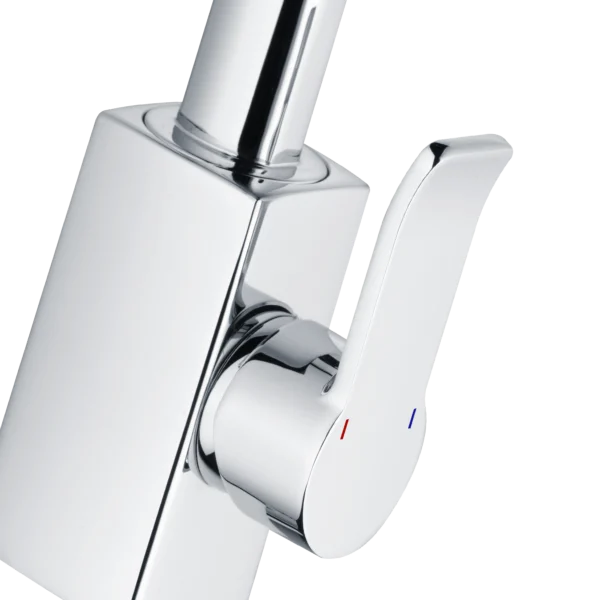

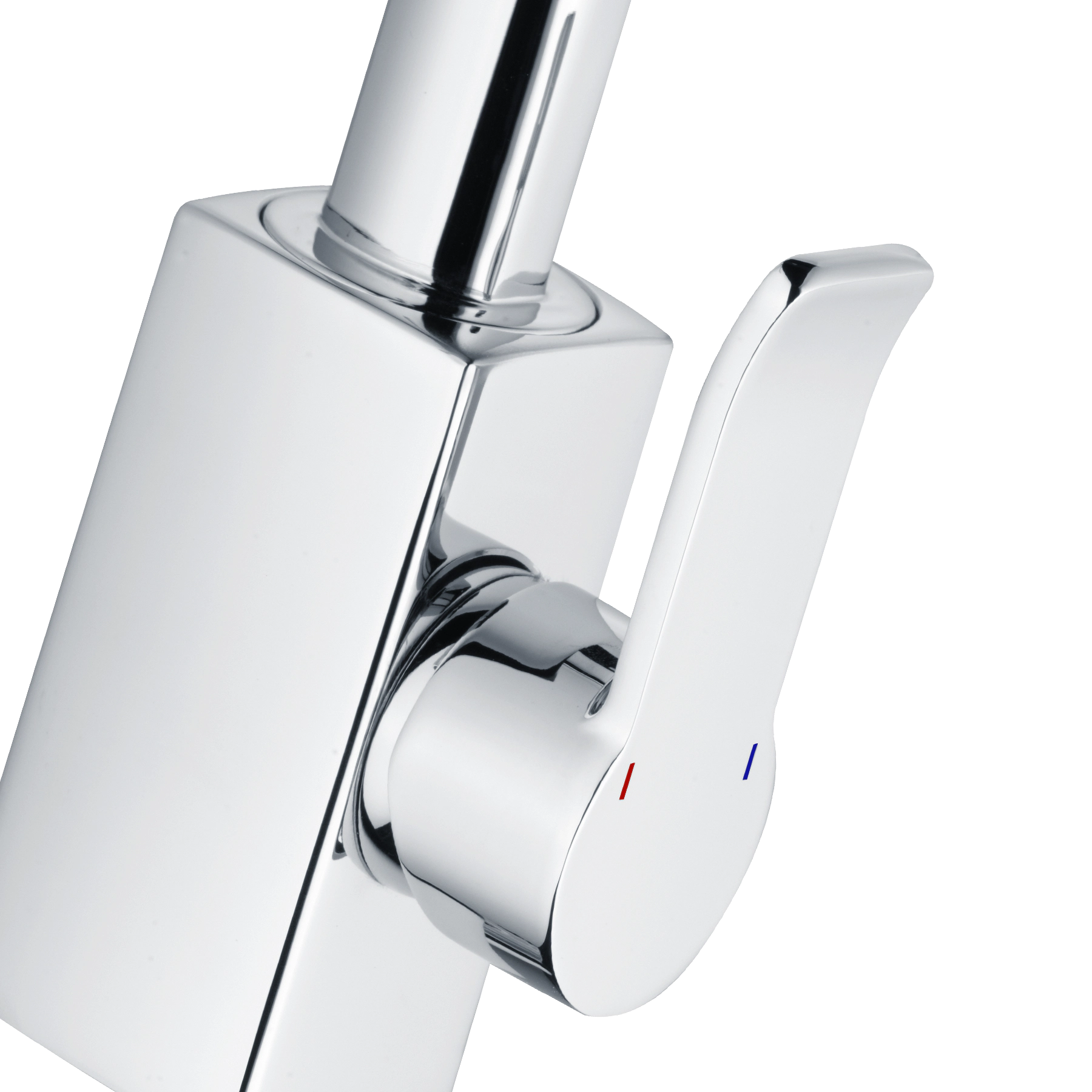

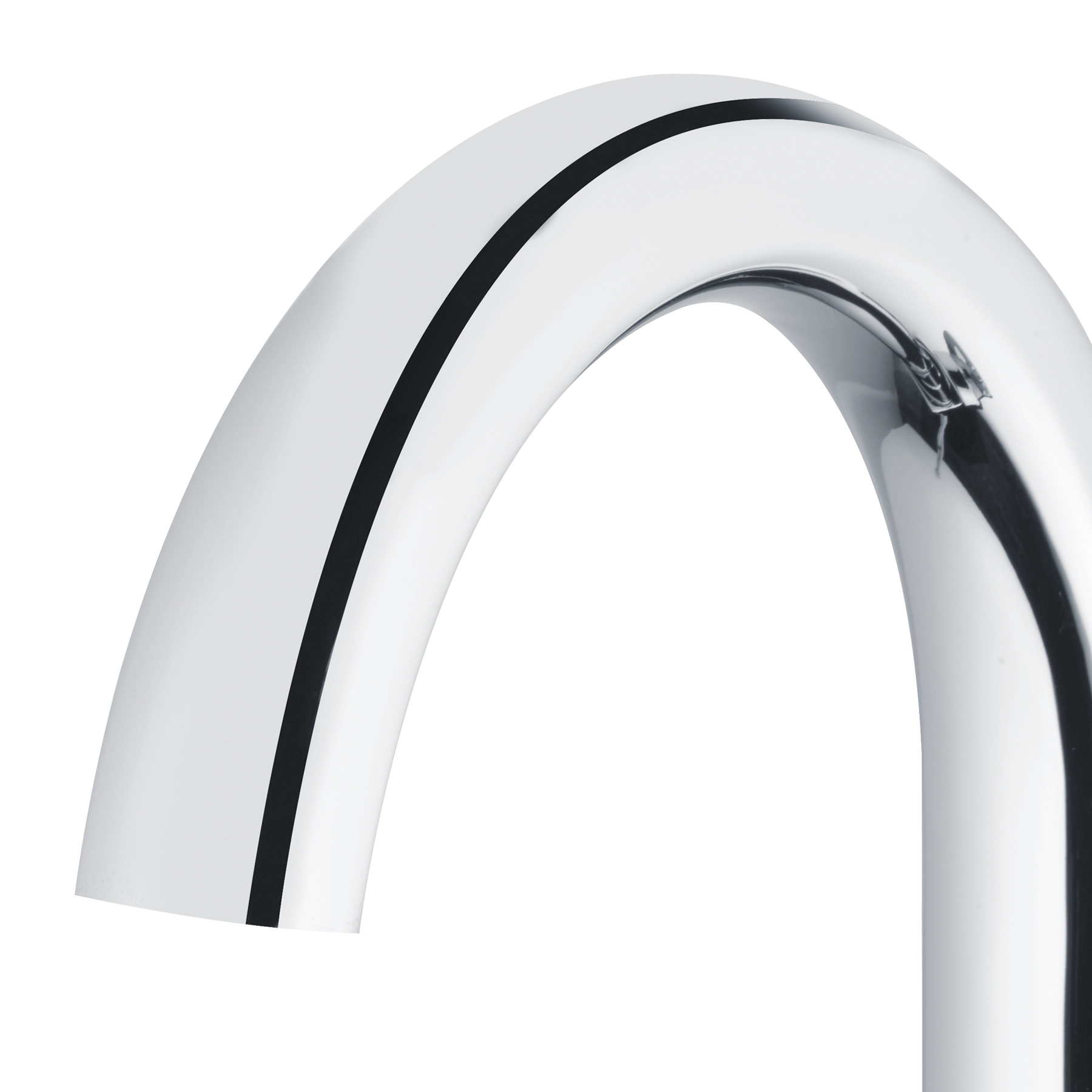

Aus dem seitengesteuerten Grundkörper mit seiner leicht geschwungen Vorder- und Rückseite erhebt sich in weitem Bogen der schwenkbare Auslauf. Seine hochwertige, gestalterische Verbundenheit mit dem Armaturenkörper ist unübersehbar. Die brillante Oberfläche aus hochwertigem Chrom unterstreicht die hohe Qualität und Einzigartigkeit dieser Armatur. Der im Griffbereich leicht geschwungene Hebel zelebriert Leichtigkeit und Bewegung und schafft ergonomisch durchdacht Freiraum für komfortable Bedienung. Der unsichtbar eingesetzte Caché-Strahlregler hilft Wasser zu sparen und schützt die Armatur durch seine eigens dafür entwickelte Silikon-Lippe vor Kalkablagerungen. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.

Artikelmerkmale


  • Z055122-00010
  • Heinrich Schulte
  • Waschtischarmatur
  • alpha-style_600
  • chrom
  • Ausladung 150 mm
  • Höhe bis Strahlregler 210 mm
  • Maximale Höhe 280 mm
  • Kartusche 35 mm offen
    mit Heißwasser- und Durchflussbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler 7 l/min
    Cache, Antikalk
  • für Standmontage
  • seitengesteuert
  • mit Ablaufgarnitur 1 1/4"
    mit Befestigungssatz

Maßzeichnung


Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH AUSLAUF FÜR EHM WASCHTISCHARM. Z013077-00010
03 SH ANSCHLAGSCHRAUBE Z000235-00000
04 SH KARTUSCHE FÜR NORMALDRUCK Z009203-00001
05 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
06 SH ROSETTE M37 X 1,5 / D:39,7X12 Z009110-00010
07 SH BEDIENHEBEL ALPHA-STYLE_600 Z055990-00011
08 SH FLEXSCHLAUCH M10 X 1 – 3/8" Z009143-00000
09 SH ZUGSTANGE MIT KNOPF Z009187-00010
10 SH ABLAUFGARNITUR POLIERT Z001123-00010
11 SH BEFESTIGUNGSSATZ M8 x 57MM Z000606-00000

Folgende Komponenten gehören zum Lieferumfang:
