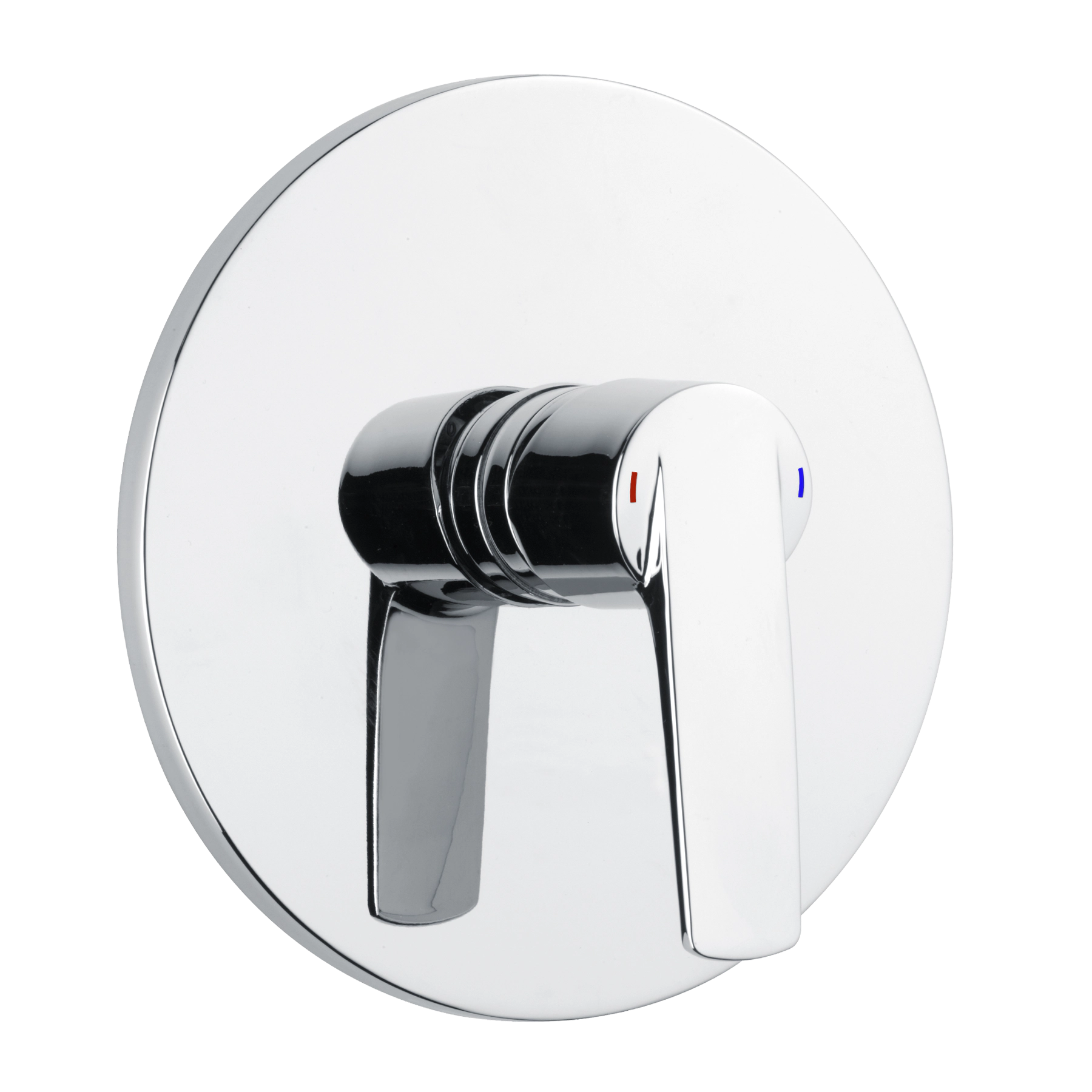

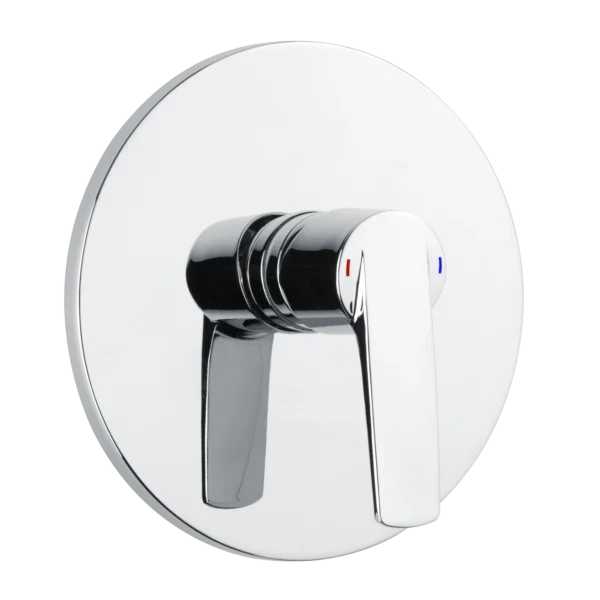

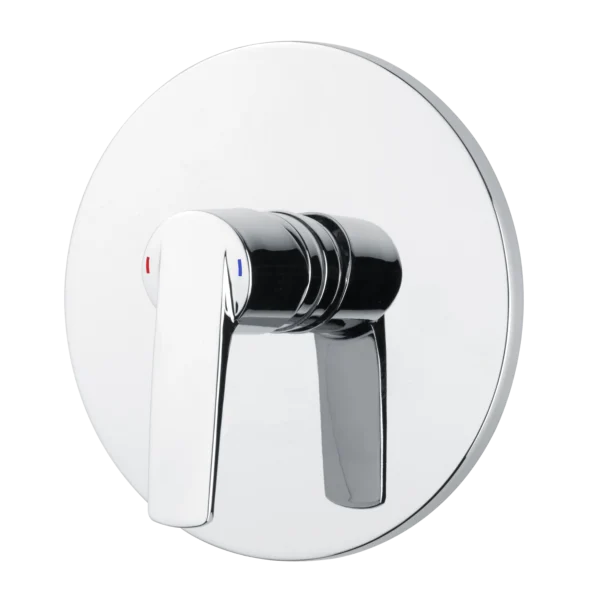

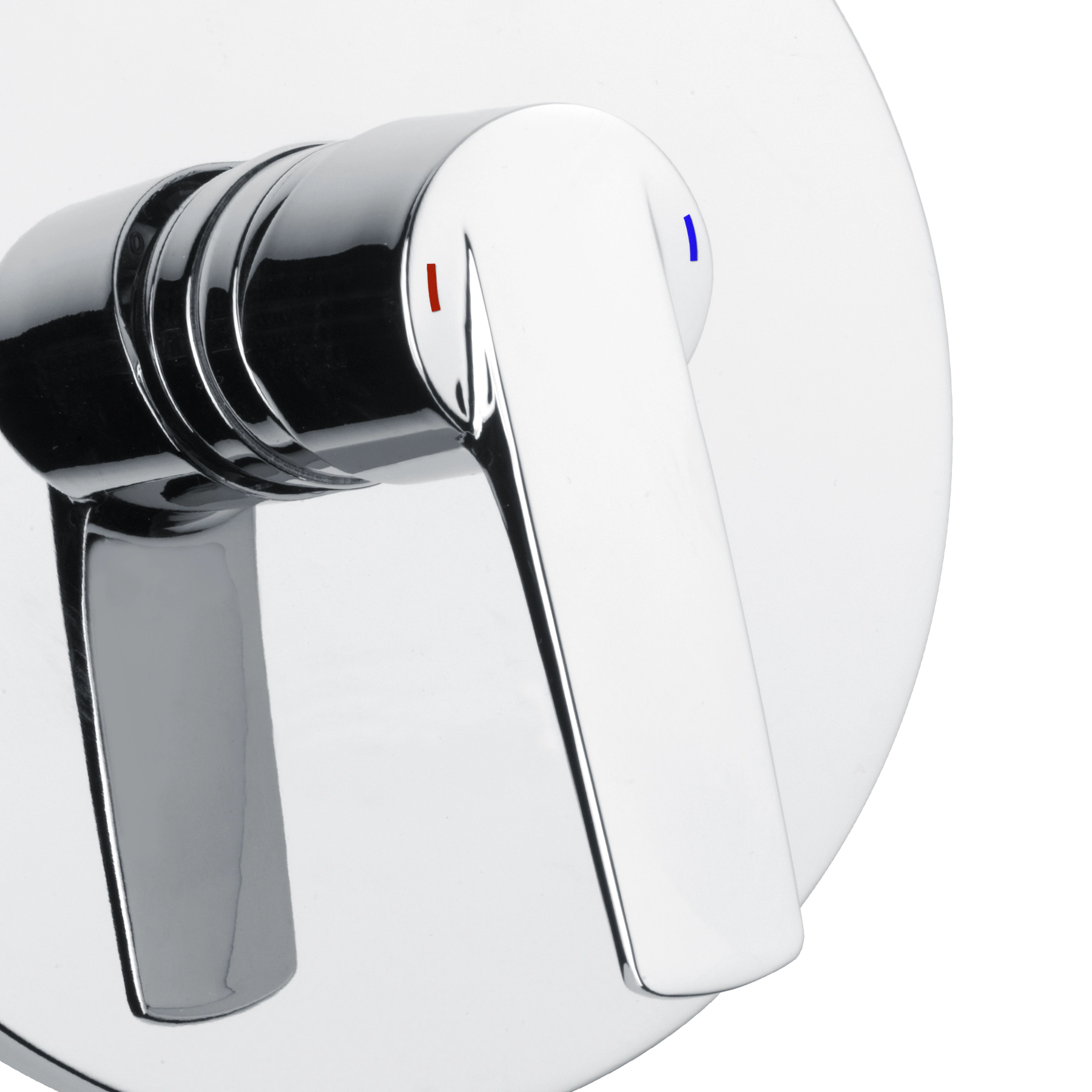

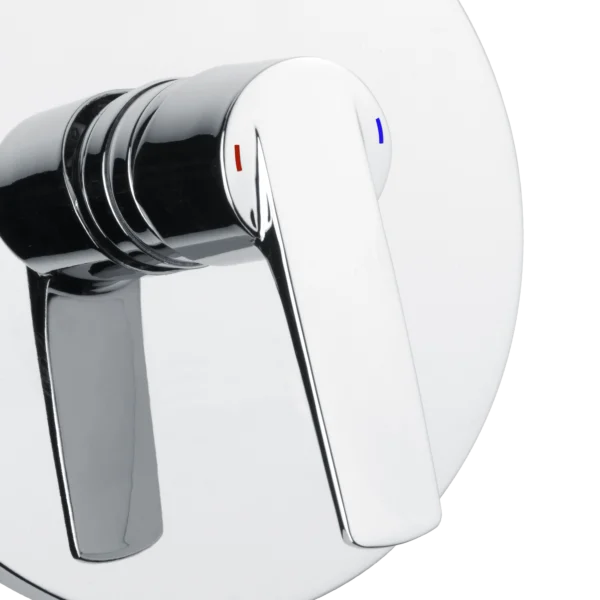

alpha_300 Fertigbauset Brausearmatur für Tec-box

€183.90

Elegant auf kreisförmige Elemente aufgebaut, ist diese Armatur mit den Gestaltungselementen im Badezimmer kompatibel. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Leicht beweglich und ergonomisch sensibel abgestimmt, schließt der im Übergang markant gestaltete Hebel die Armatur formvollendet ab. Seine vertikale Ausrichtung schafft angenehme Bewegungsfreiheit. Kreisrund geformt, bietet die Wandrosette einen klassischen Übergang zur Wand und harmonisiert sehr gut mit unterschiedlichsten Wandgestaltungen.

Artikelnummer: Z059698-00010 Kategorien: , , , , Schlagwörter: , , , ,

Artikelmerkmale

  • Z059698-00010
  • Heinrich Schulte
  • Fertigbauset Brausearmatur
  • alpha_300
  • chrom
  • Rosettenbreite 178 mm
  • Kartusche 35 mm
    mit Heißwasserbegrenzer
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Geräuschprüfzeichen PA-IX 7389/IIB
  • Montage mit Tec-box
  • mit Montagetiefenausgleich
    Steuergehäuse +/- 18 Grad verstellbar
    eigensicher gegen Rückfließen
  • optionales Zubehör mit Rohrbelüfter

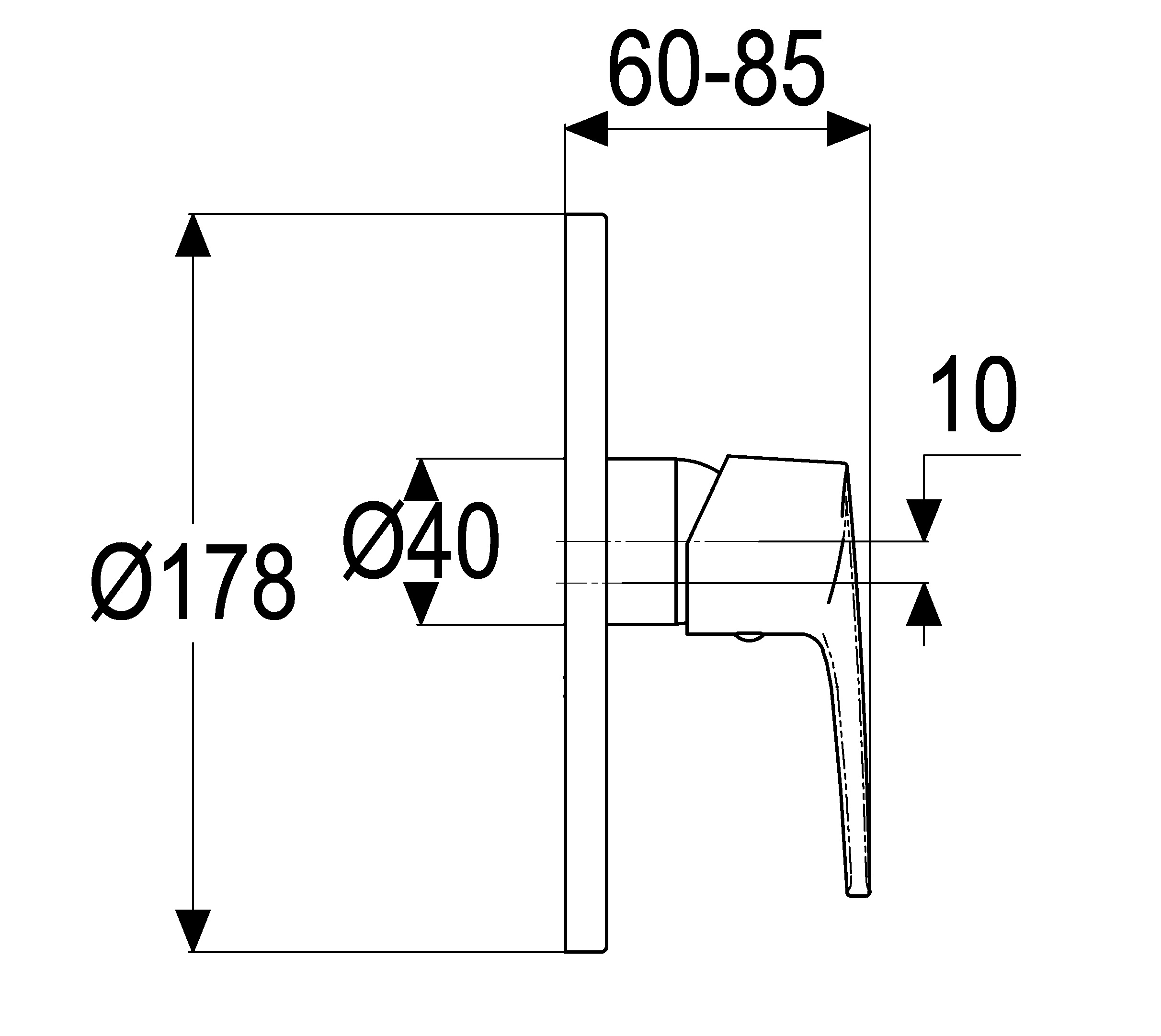

Maßzeichnung

Durchflussdiagramm

Downloads

PDF Montageanleitung

PDF Produktdatenblatt

Explosionszeichnung

Ersatzteile

Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_300 Z059990-00010
02 SH ROSETTE FÜR UP BRAUSEARMATUR Z069698-50010
04 SH SENKKOPFSCHRAUBE M5 x 40 Z000073-00000
06 SH ROSETTE M37 X 1,5 / D:39,7X12 Z009110-00010
07 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
08 SH KARTUSCHE FÜR NORMALDRUCK Z009200-00000
13 SH RÜCKFLUSSVERHINDERER PATRONE Z028910-00000
19 SH GEWINDESTOPFEN M22x1 Z000184-00000
20 SH ROHRBELÜFTER FÜR TEC-BOX Z028900-00000

Folgende Komponenten gehören zum Lieferumfang:
