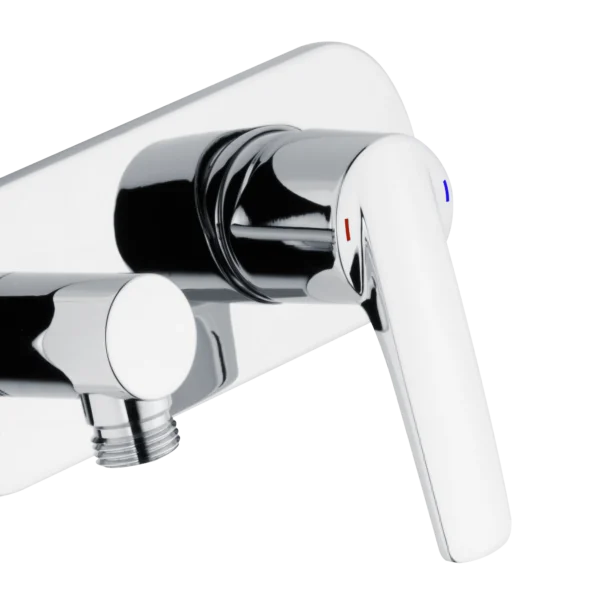

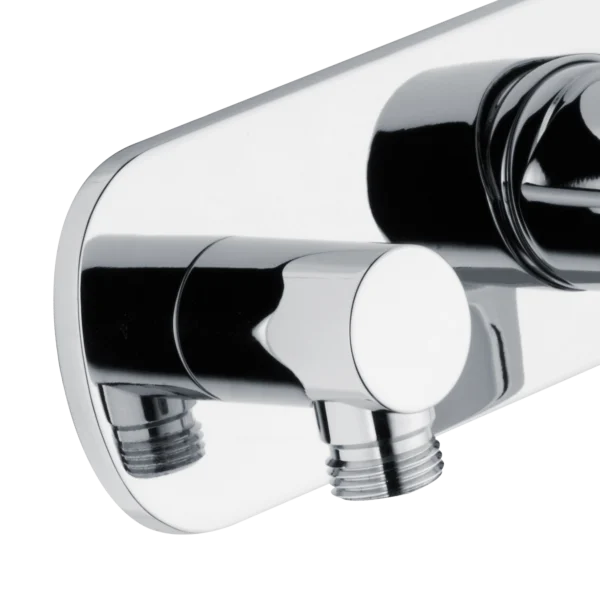

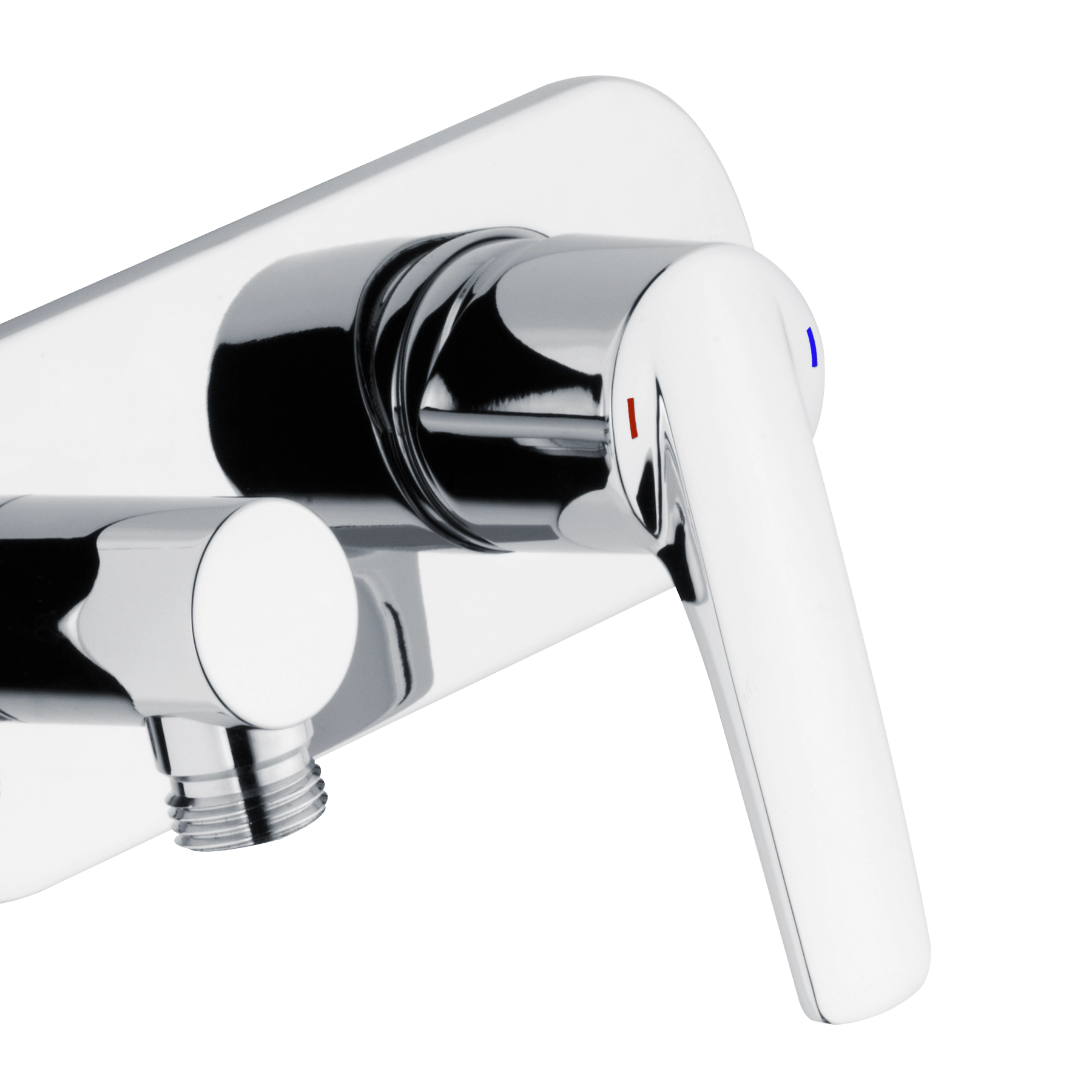

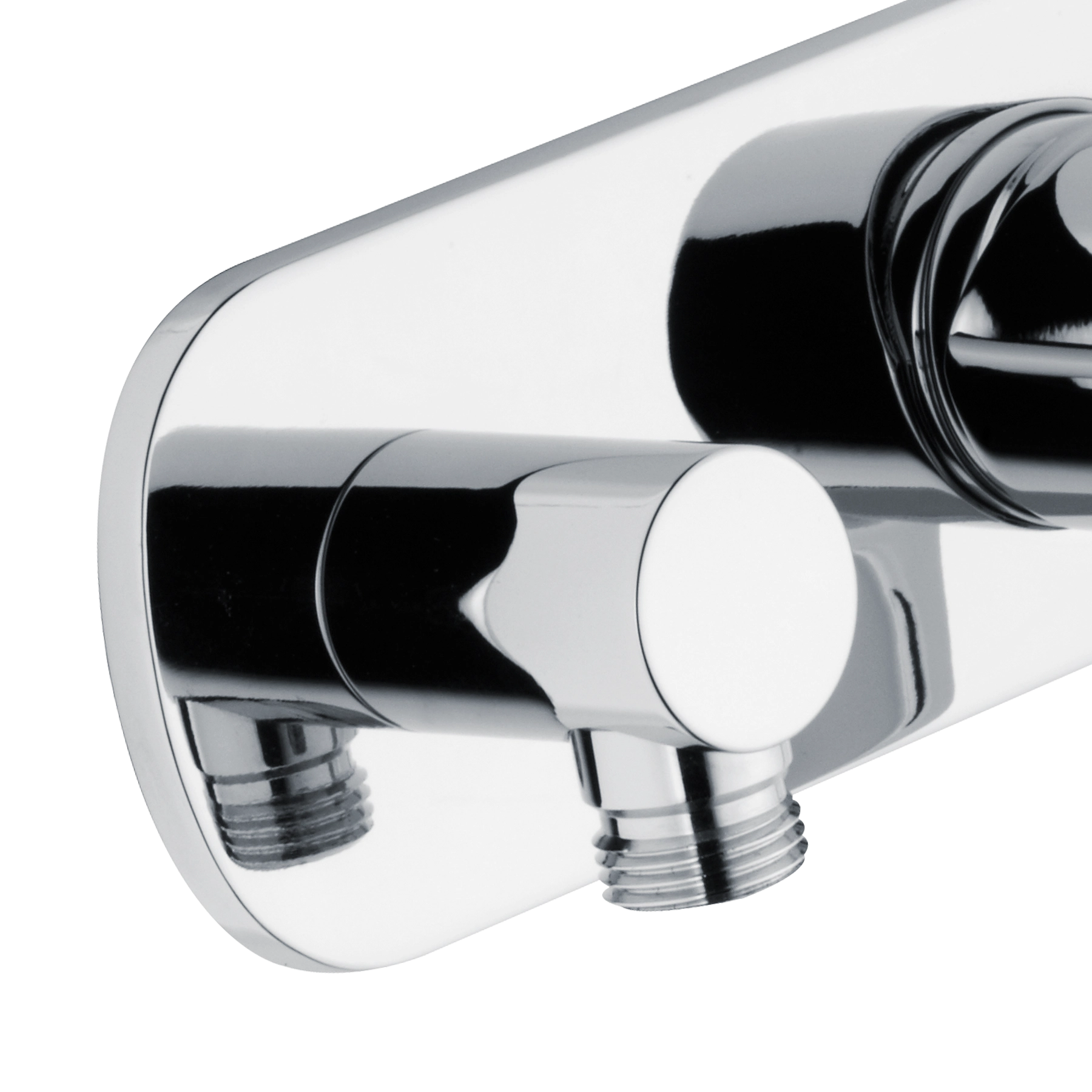

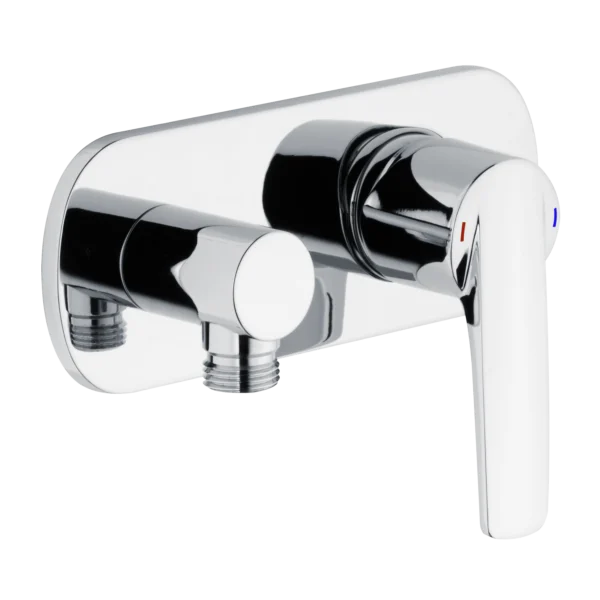

alpha_300 Fertigbauset Brausearmatur für Tec-box_wt

162.90

Auf die Funktion ausgerichtet und puristisch gestaltet, ist diese Armatur ein platzsparendes und gut bedienbares Element im Duschbereich. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Leicht beweglich und ergonomisch sensibel abgestimmt, schließt der im Übergang markant gestaltete Hebel die Armatur formvollendet ab. Seine vertikale Ausrichtung schafft angenehme Bewegungsfreiheit. Die zu beiden Seiten vollrunde Wandrosette, schafft für jede Art der Wandgestaltung einen gestalterisch harmonischen Übergang.

Artikelmerkmale


  • Z059608-00010
  • Heinrich Schulte
  • Fertigbauset Brausearmatur
  • alpha_300
  • chrom
  • Rosettenbreite 180 mm
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Montage mit Tec-box_wt
  • mit Montagetiefenausgleich
    eigensicher gegen Rückfließen
  • mit Wandanschlussbogen 1/2"

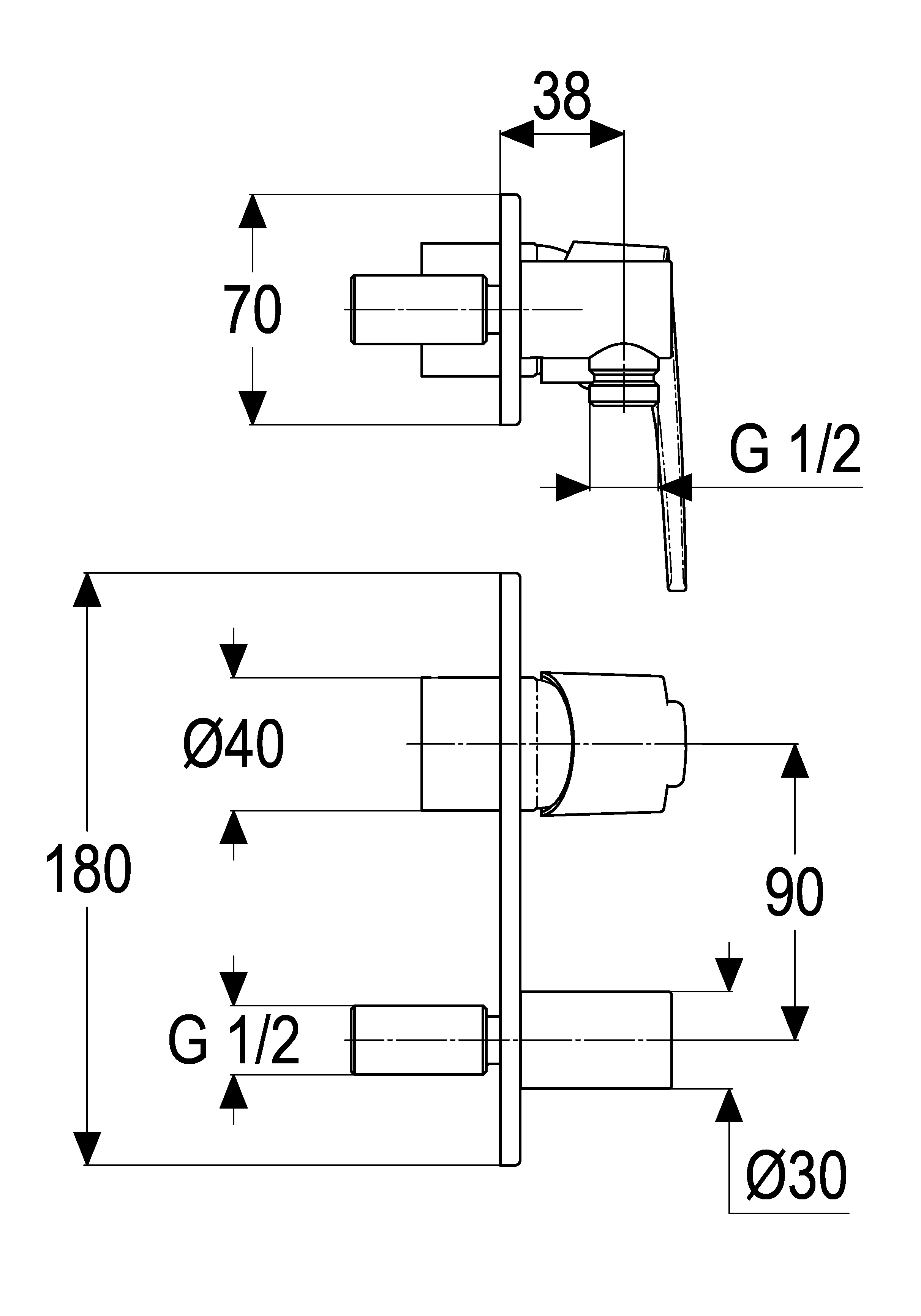

Maßzeichnung

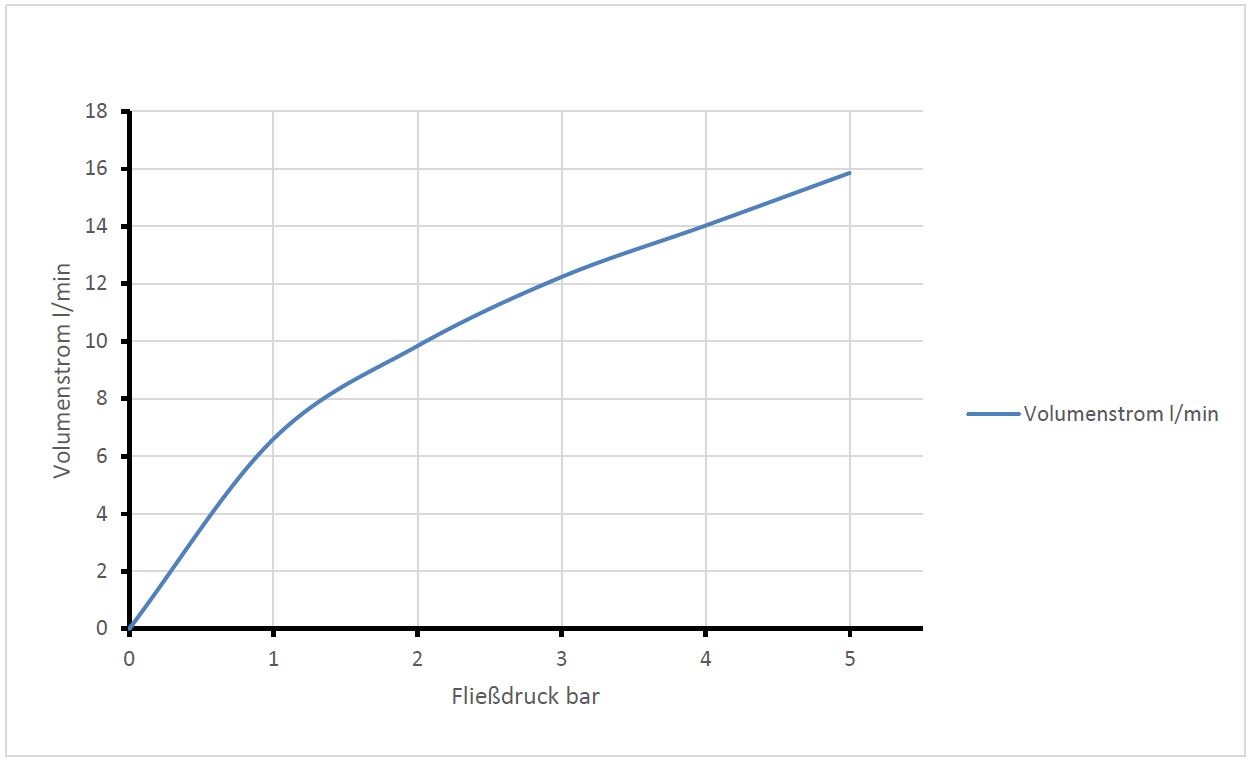

Durchflussdiagramm

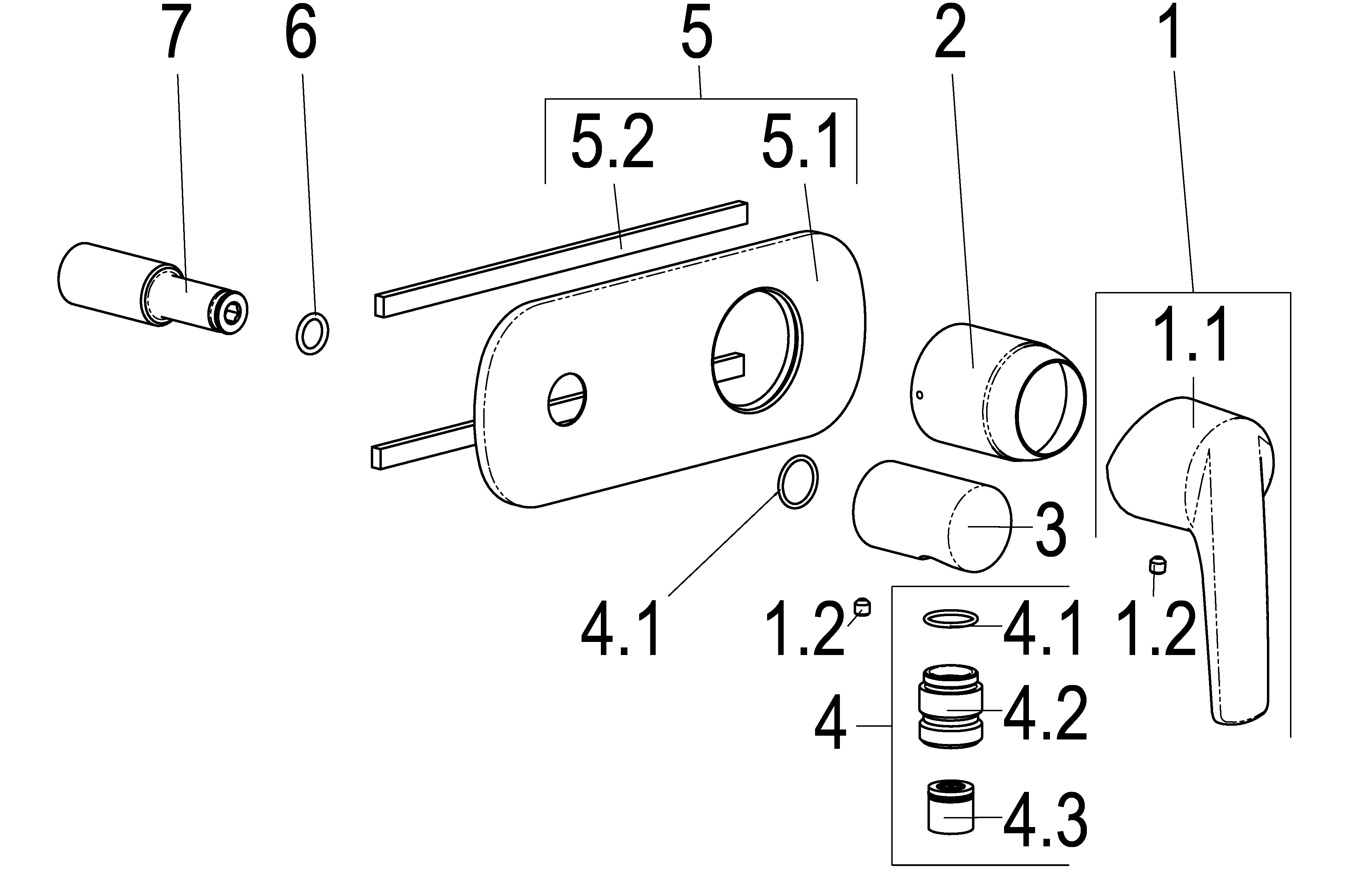

Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_300 Z059990-00010
04 SH BRAUSENIPPEL 1/2" MIT O-RING Z028908-00010
05 SH ROSETTE ZU UP-WT-ARMATUR Z069108-50011

Folgende Komponenten gehören zum Lieferumfang:
