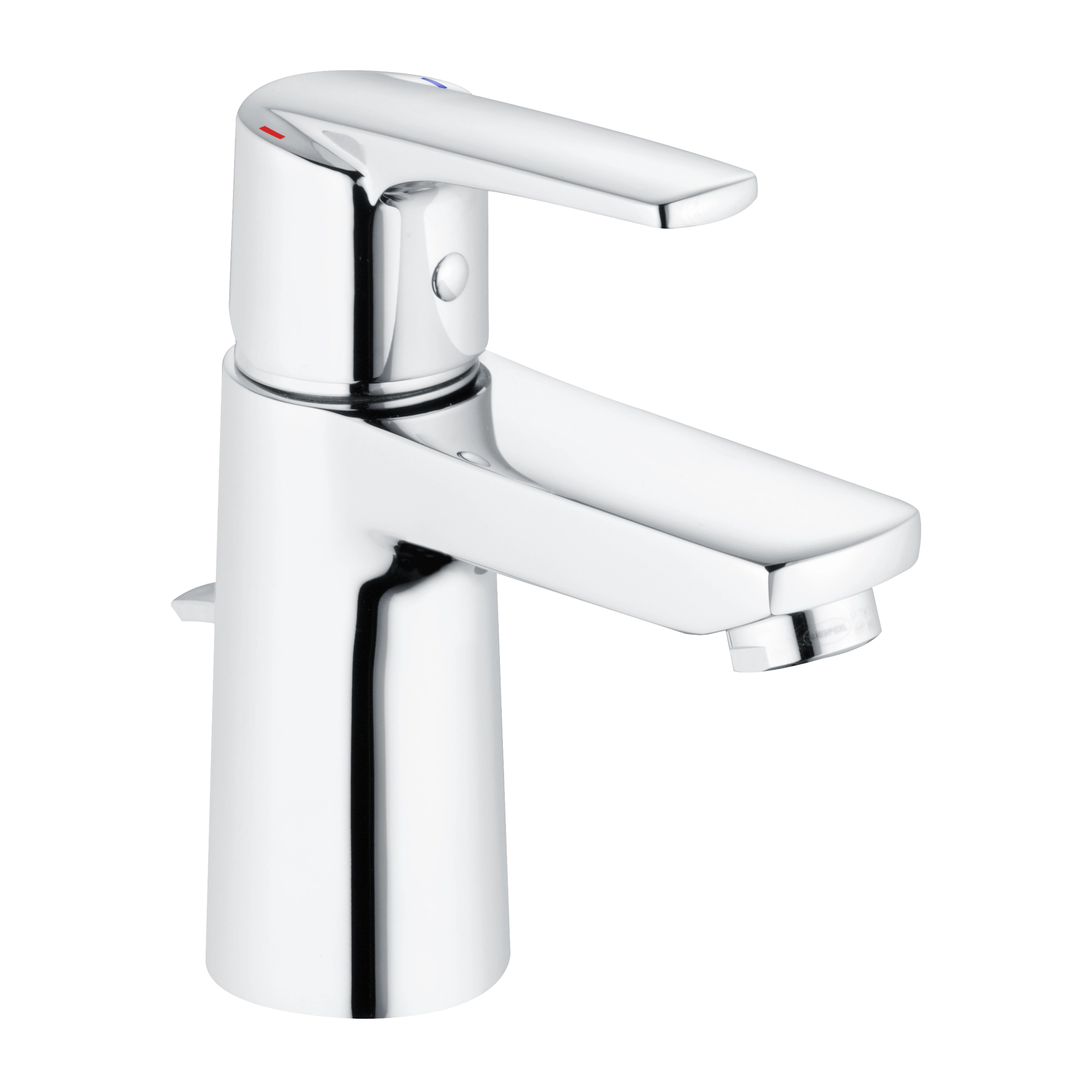

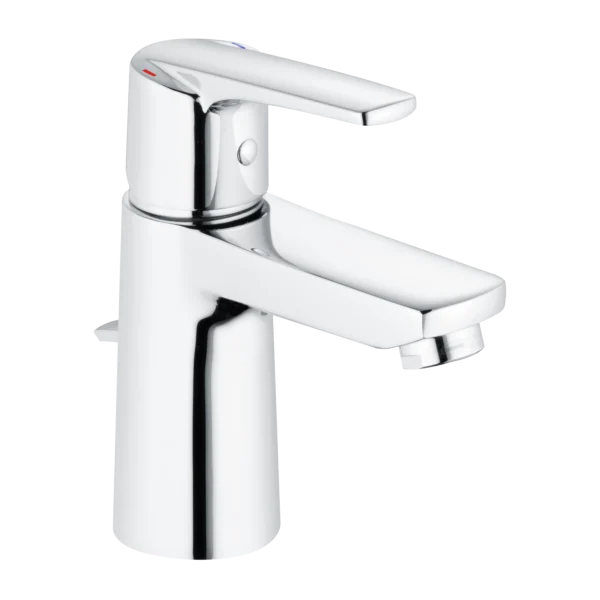

alpha_300 Waschtischarmatur XL Niederdruck mit Ablaufgarnitur

188.40

Der schlanke Körper der alpha_300 verbindet sich exzellent mit dem geometrisch geformten und horizontal ausgerichteten Auslauf zu einer eleganten und hochwertigen Waschtischarmatur. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Leicht beweglich und ergonomisch sensibel abgestimmt, schließt der im Übergang markant gestaltete Hebel die Armatur formvollendet ab. Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.

Zusätzliche Informationen

Niederdruck

1

Artikelmerkmale


  • Z059165-00010
  • Heinrich Schulte
  • Waschtischarmatur XL Niederdruck
  • alpha_300
  • chrom
  • Ausladung 120 mm
  • Höhe bis Strahlregler 95 mm
  • Maximale Höhe 160 mm
  • Kartusche 35 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Niederdruck
  • für Standmontage
  • für drucklose Heißwasserbereiter
  • mit Ablaufgarnitur 1 1/4"
    mit Befestigungssatz
    mit Durchflussbegrenzer 5 l/min

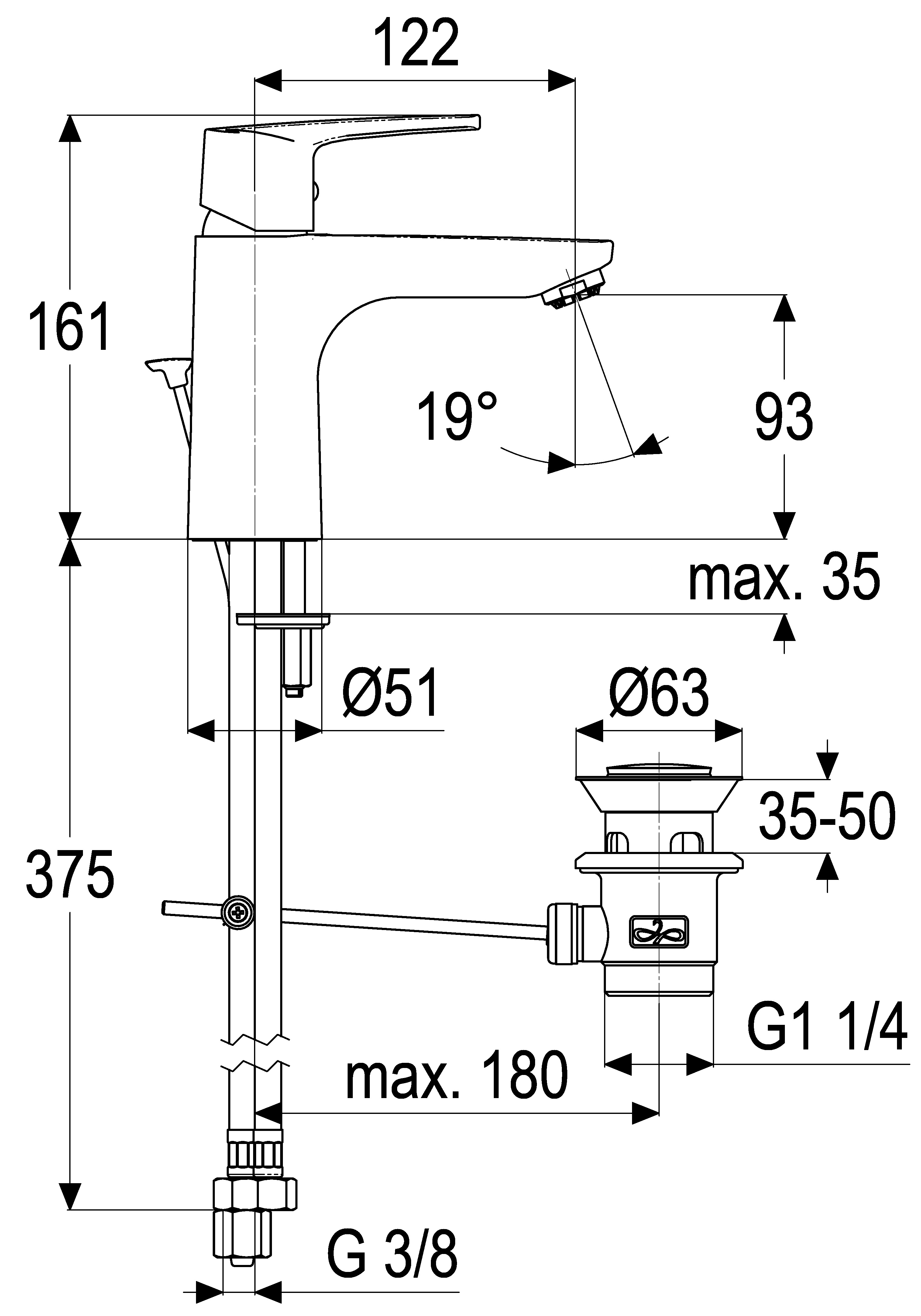

Maßzeichnung


Durchflussdiagramm

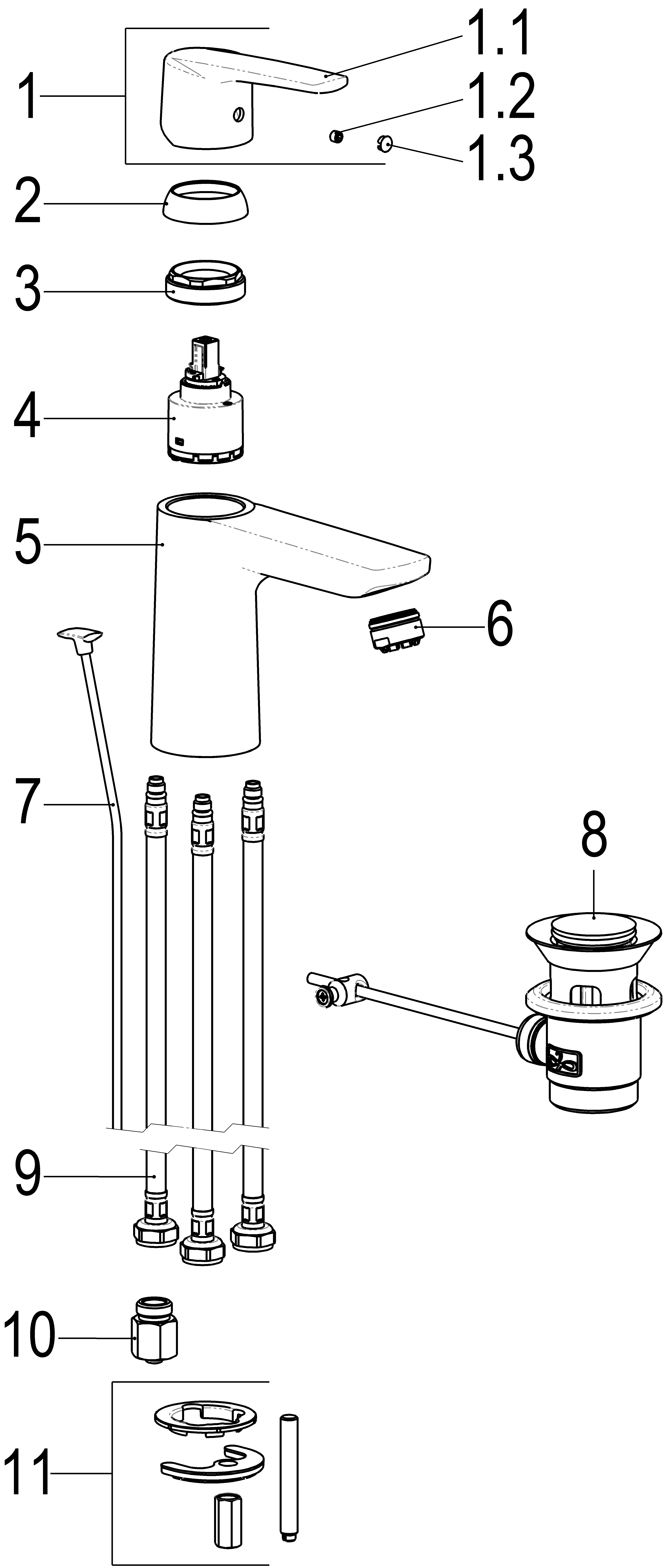

Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_300 Z059990-00010
02 SH ROSETTE M37 X 1,5 / D:39,7X12 Z009110-00010
04 SH KARTUSCHE FÜR NIEDERDUCK Z000074-00000
06 SH STRAHLREGLER ND Z013924-00010
07 SH ZUGSTANGE MIT KNOPF Z009187-00010
08 SH ABLAUFGARNITUR KOMPLETT Z001128-00010
09 SH FLEXSCHLAUCH M8 X 1 – 3/8" Z009075-00000
10 SH DURCHFLUSSBEGRENZER 3/8" Z019389-00000
11 BEFESTIGUNGSSATZ M8 X 57MM Z000616-00000
