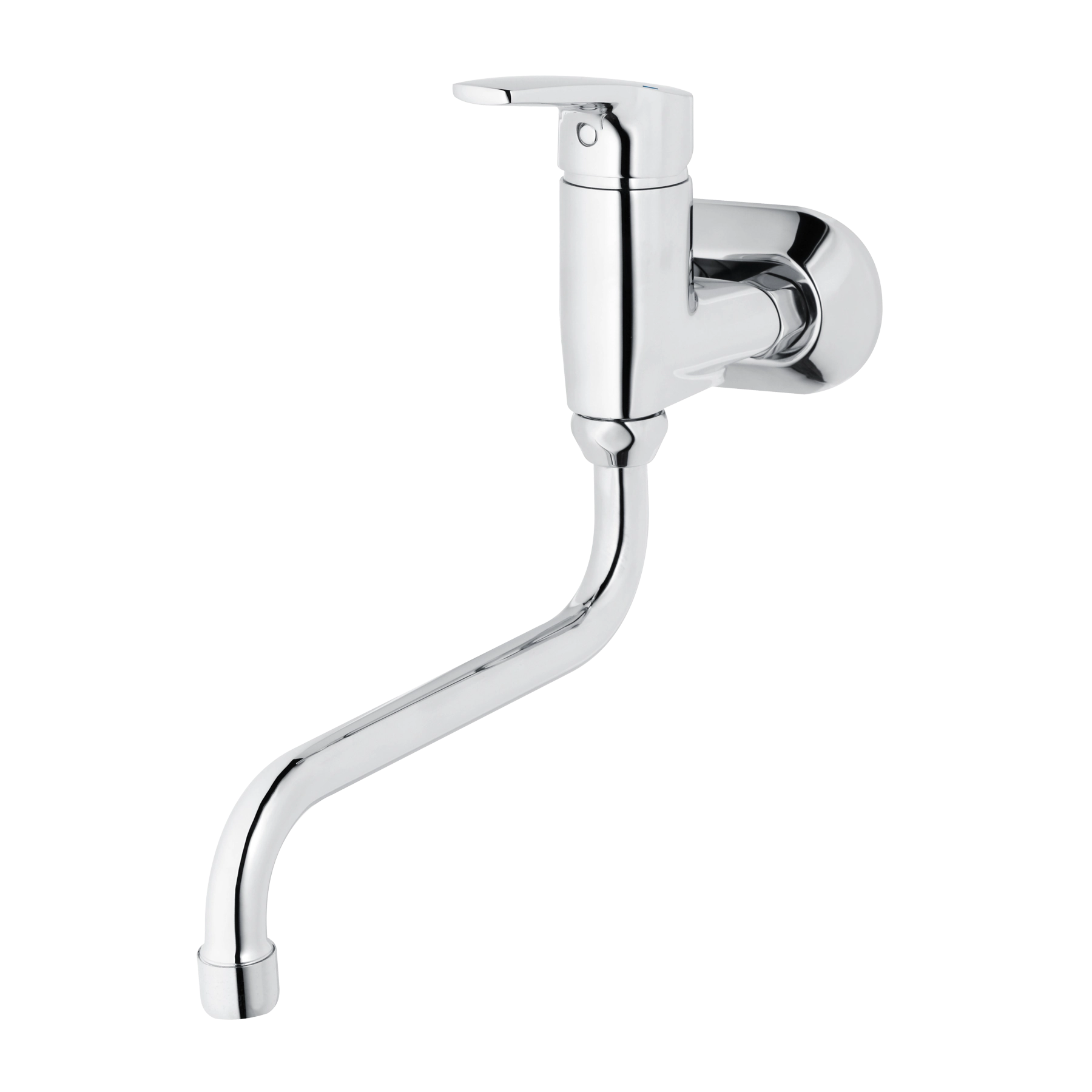

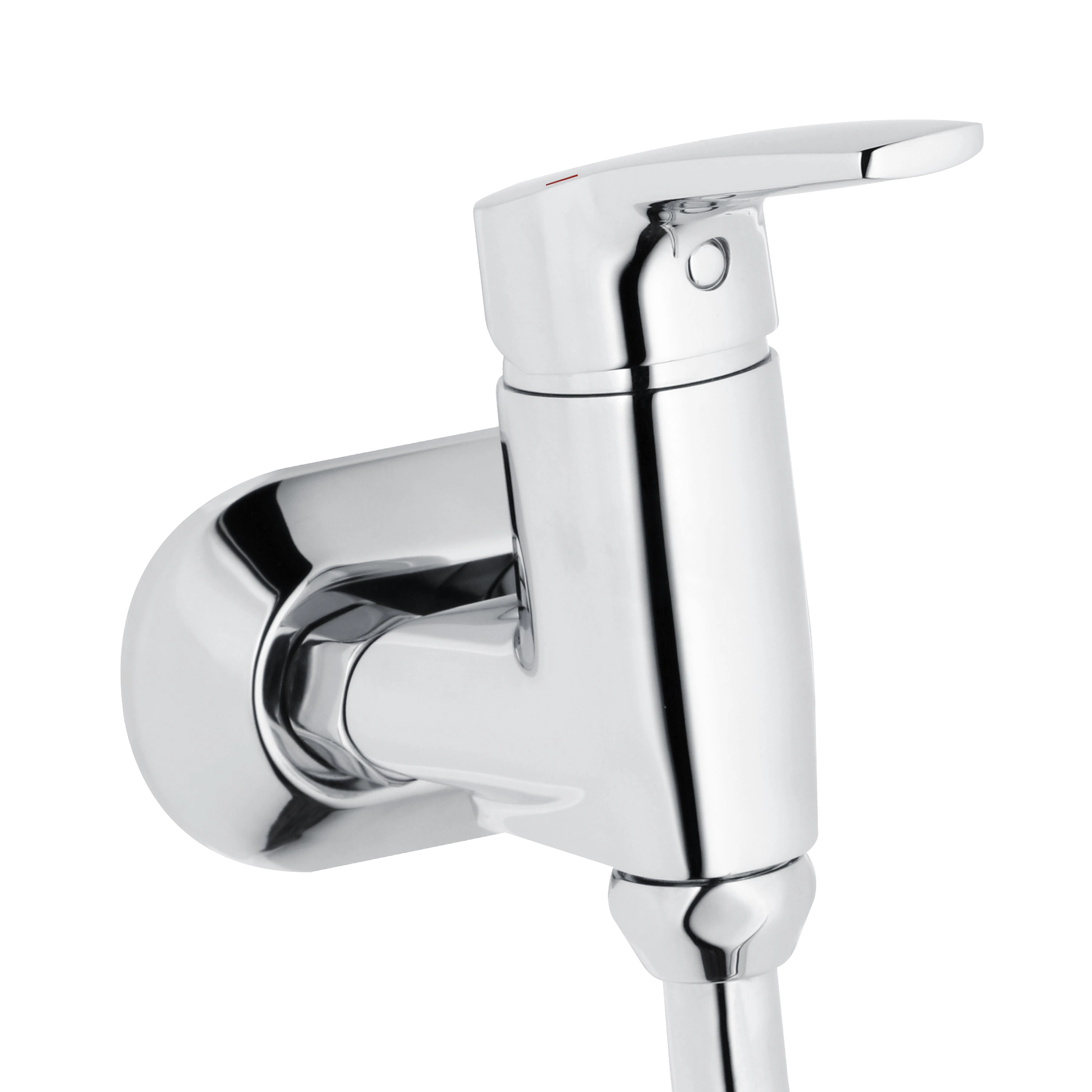

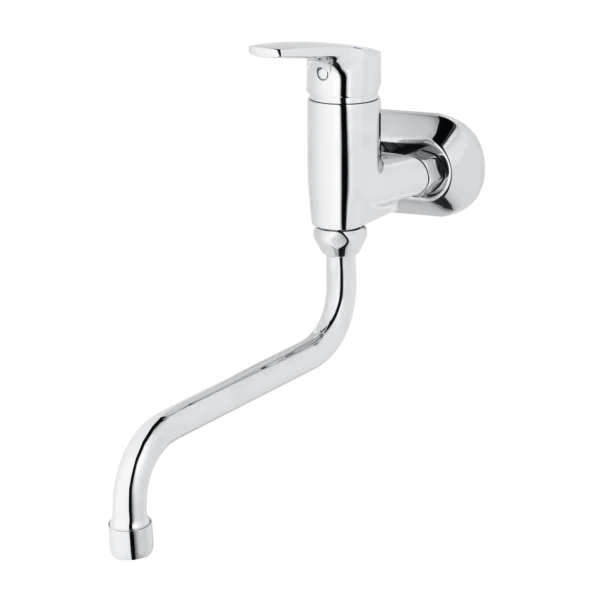

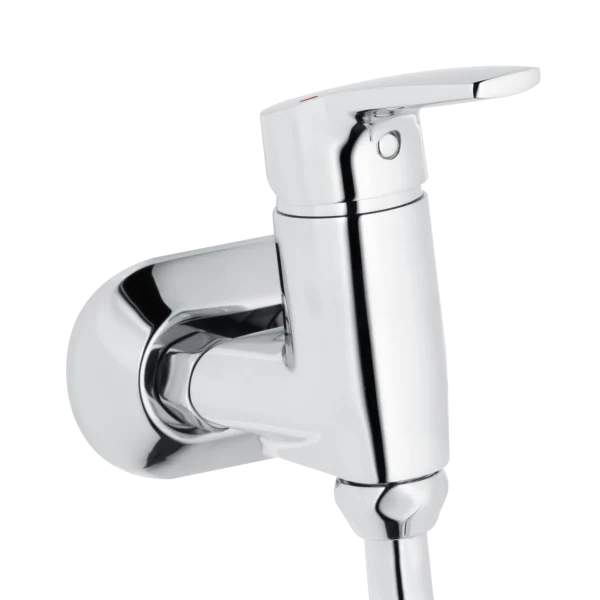

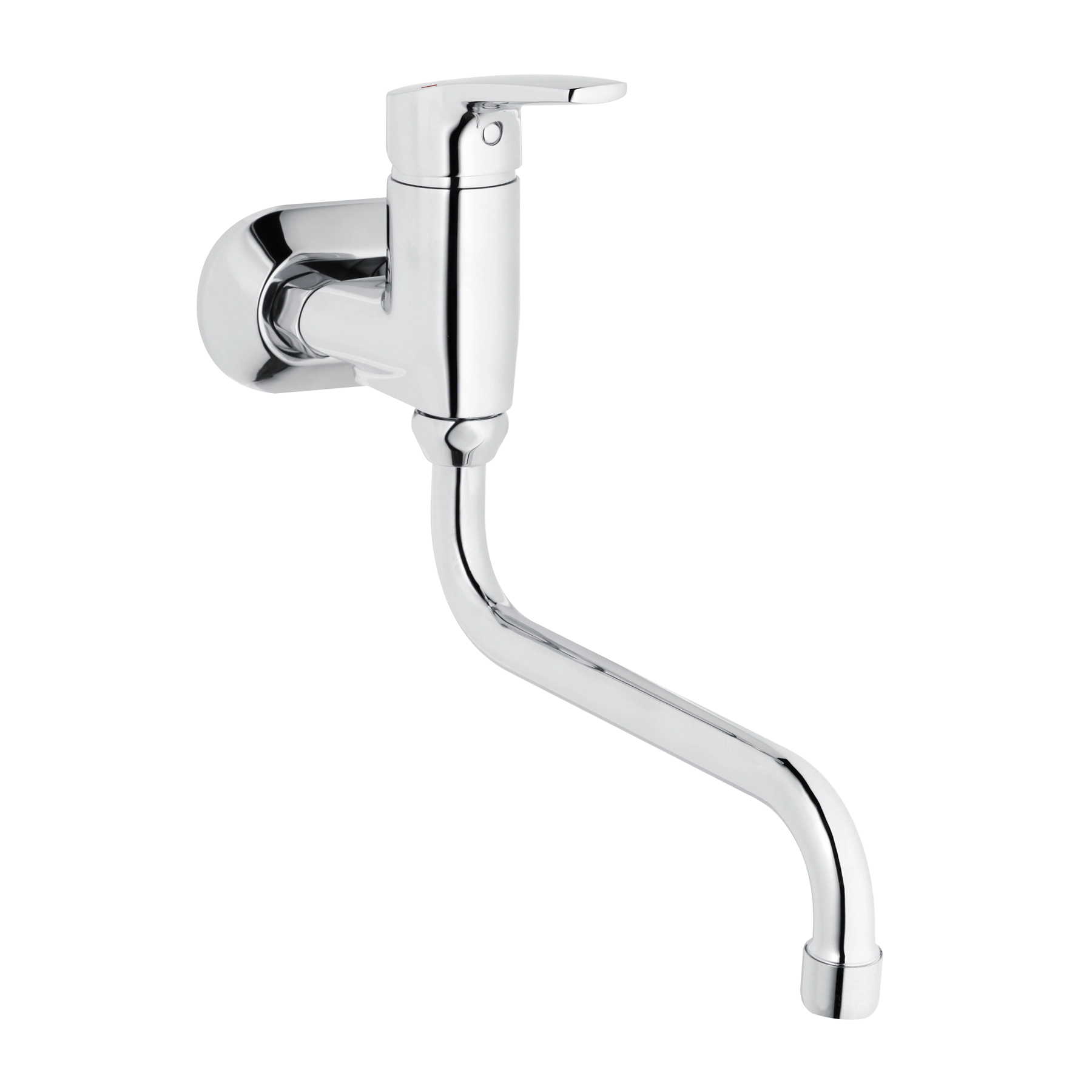

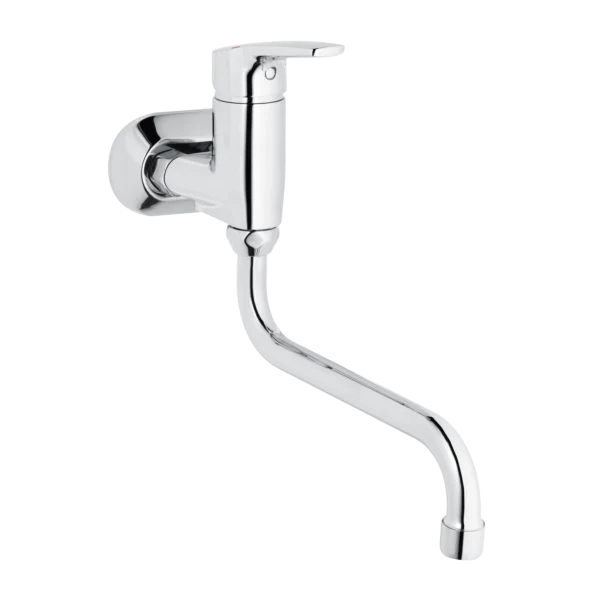

alpha_350 Küchen-Wandarmatur 250

142.80149.70

Diese kompakte und formal ausgewogene Küchenwandarmatur ist eine schöne und platzsparende Einheit zur Wasserentnahme. Die Anschlüsse liegen dicht beieinander und verschwinden hinter dem Armaturenkörper. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Zurückhaltend in seiner Erscheinungsform und mit fließenden formalen Übergängen liegt der Hebel angenehm und sicher in der Hand. Der mit wirkungsvollem Kalkschutz ausgestattete Spezialstrahlregler gewährleistet eine optimal belüftete Strahlqualität. Dadurch wird Wasser gespart und Spritzwasser verhindert. Der schwenkbare Rohrauslauf ist imposant geformt und ermöglicht eine komfortable Wasserentnahme.

Artikelmerkmale


  • Z056870-00010
  • Heinrich Schulte
  • Küchen-Wandarmatur
  • alpha_350
  • chrom
  • Ausladung 250 mm
  • Stichmaß 30 – 60 mm
  • S-Anschlüsse 1/2"
  • Kartusche 35 mm
    mit Heißwasserbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Strahlregler Durchflussklasse A
  • für Wandmontage
  • für Durchlauferhitzer geeignet

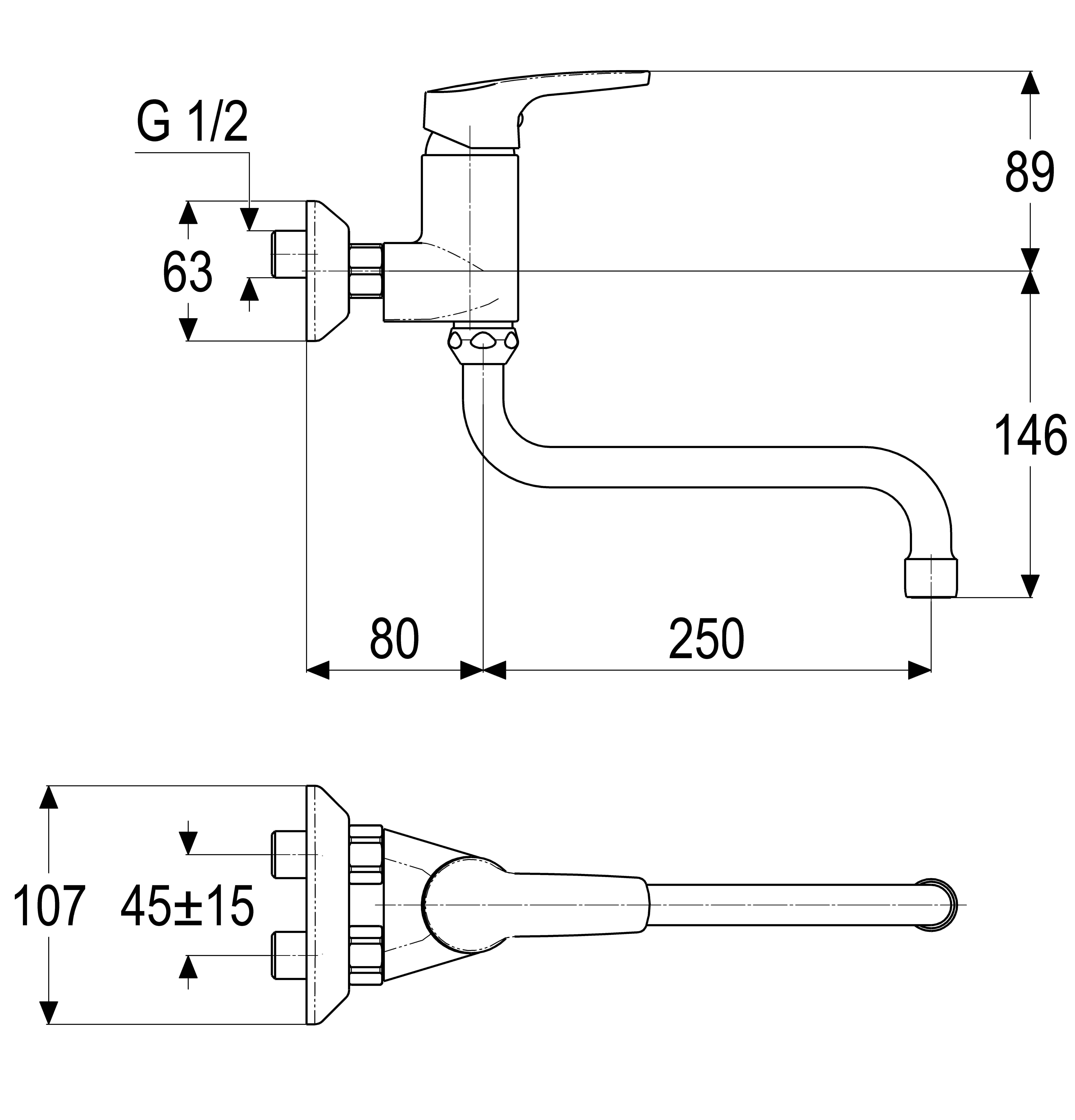

Maßzeichnung


Durchflussdiagramm


Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_100 Z056990-00010
02 SH ROSETTE M37 X 1,5 / D:39,7X12 Z009110-00010
03 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
04 SH KARTUSCHE FÜR NORMALDRUCK Z009200-00000
06 SH UNIVERSAL S-AUSLAUF AUSLD.:250 Z014028-00010
12 SH S-ANSCHLUSS 1/2" X 1/2" Z012002-00010
