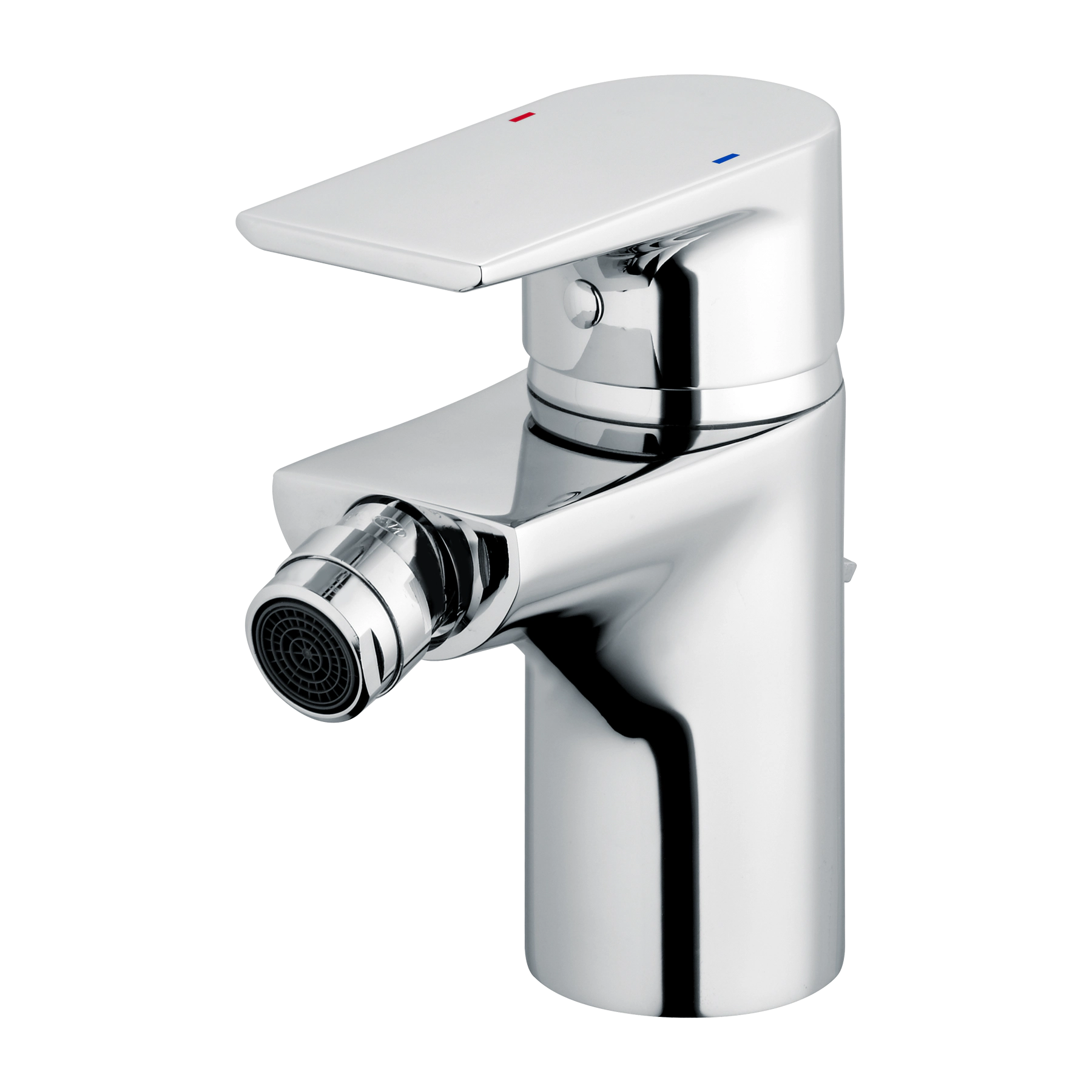

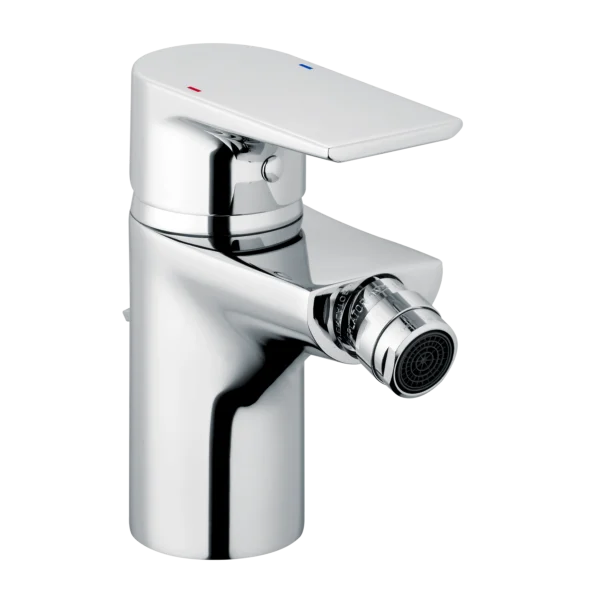

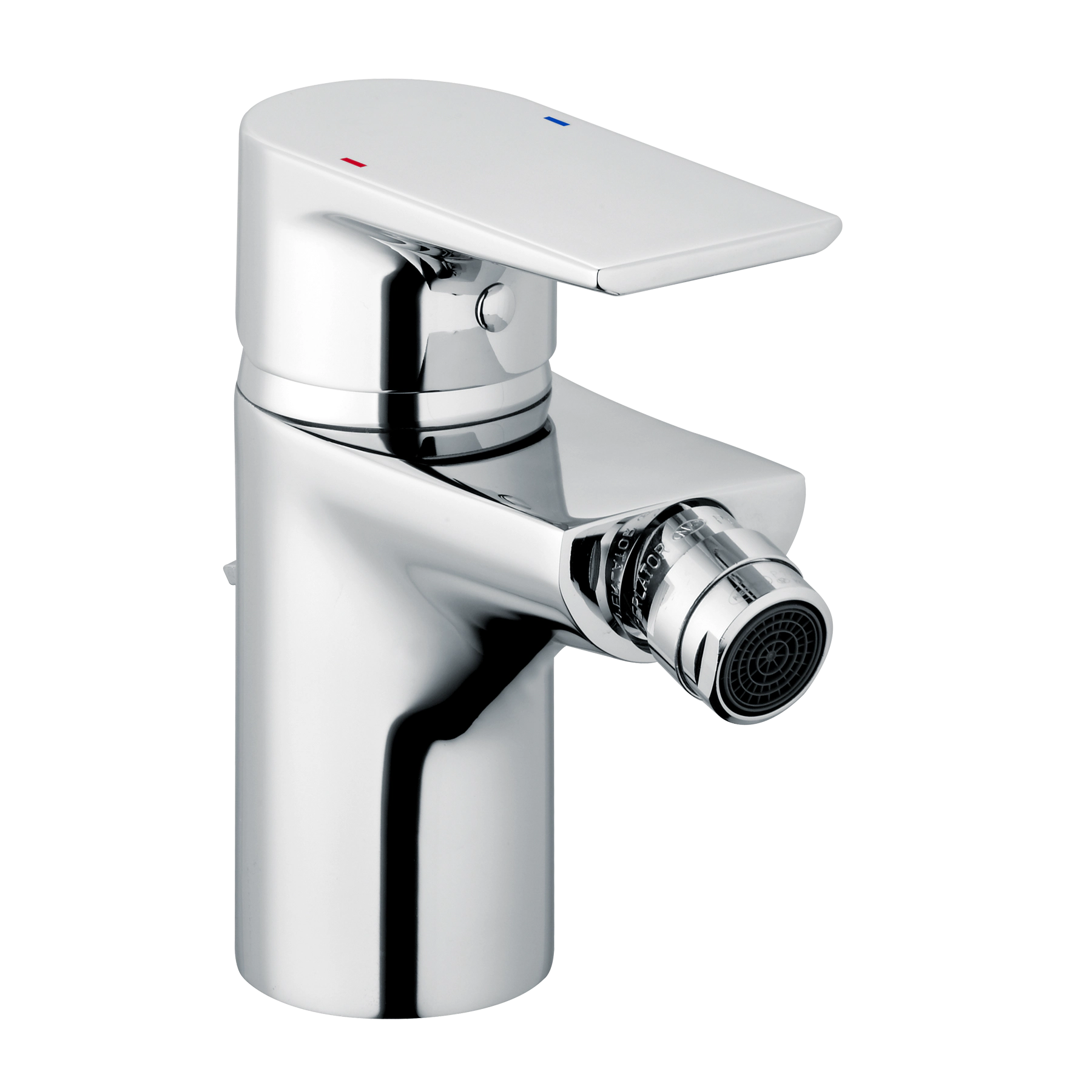

alpha_400 Bidetarmatur mit Ablaufgarnitur

395.20

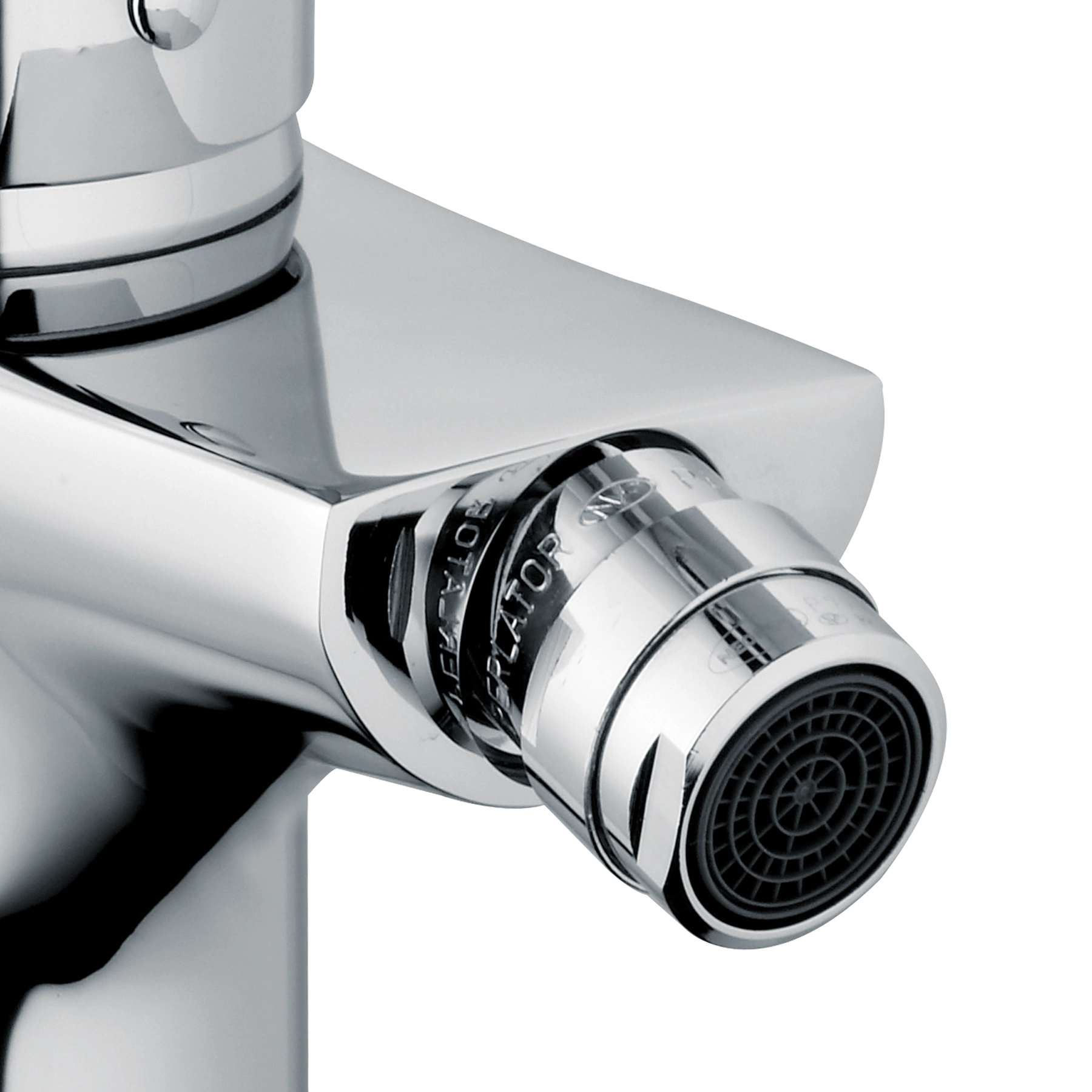

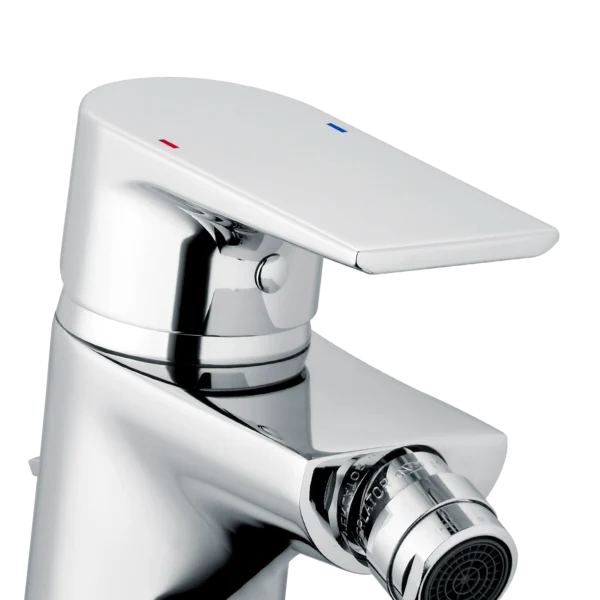

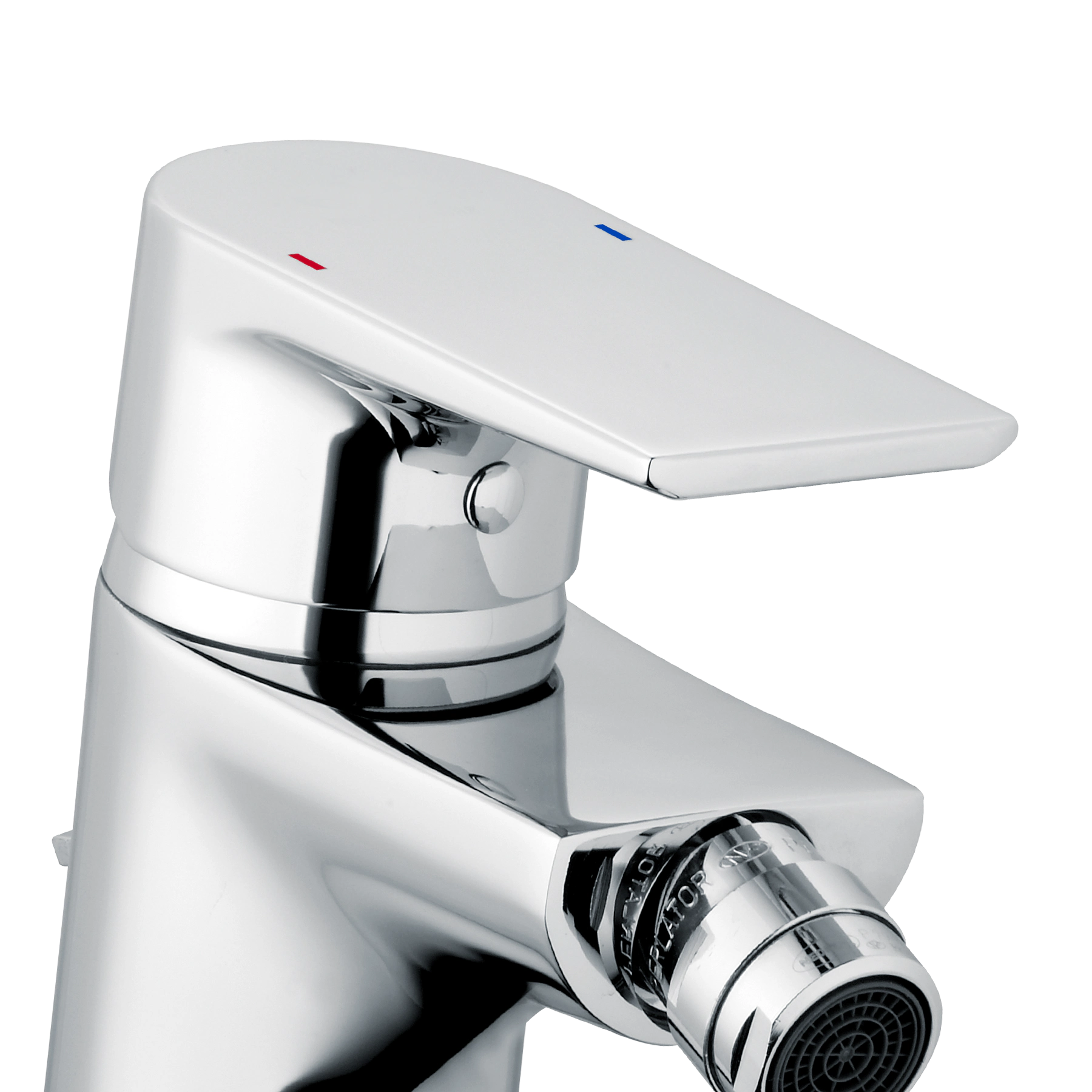

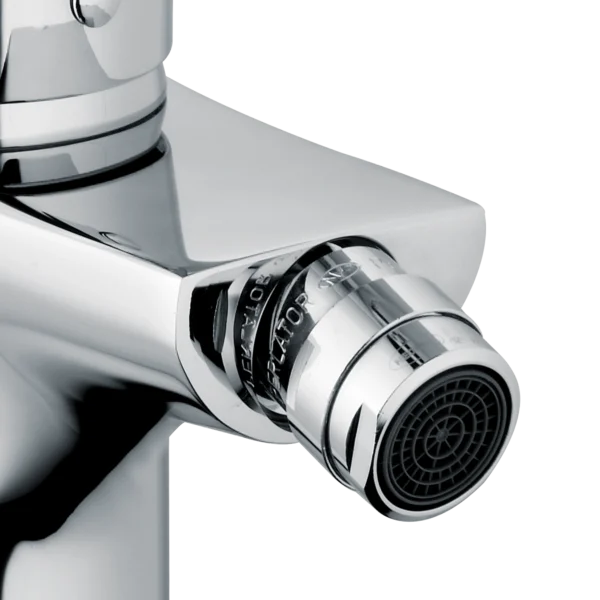

Trotz kompakter Bauweise ist die stilvolle und prächtige Erscheinung dieser Armatur eine Bereicherung für jeden modernen Sanitärbereich. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur. Über den eingebauten beweglichen Strahlregler lässt sich der weiche Wasserstrahl individuell den Bedürfnissen angepasst sehr komfortabel in alle Richtungen lenken. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.

Artikelmerkmale


  • Z069221-00010
  • Heinrich Schulte
  • Bidetarmatur
  • alpha_400
  • chrom
  • Ausladung 100 mm
  • Höhe bis Strahlregler 80 mm
  • Maximale Höhe 140 mm
  • Kartusche 44 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse A
    mit Kugelgelenk
  • DIN DVGW
  • für Sitzwaschbecken
  • mit Ablaufgarnitur 1 1/4"
    mit Befestigungssatz

Maßzeichnung


Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_400 Z069991-00010
02 SH ROSETTE M48 X 1 Z009076-00010
03 SH VERSCHRAUBUNG F. SCHRAUBKAPPE Z009078-00000
04 SH KARTUSCHE FÜR NORMALDRUCK Z000070-00000
06 LUFTSPRUDLER MIT KUGELGELENK Z013954-00010
07 SH LUFTSPRUDLER CASCADE KL. A Z013974-00010
08 SH ZUGSTANGE MIT KNOPF Z009187-00010
09 SH FLEXSCHLAUCH M10 X 1 – 3/8" Z009143-00000
10 SH BEFESTIGUNGSSATZ M8 x 57MM Z000606-00000
11 SH ABLAUFGARNITUR KOMPLETT Z001128-00010

Folgende Komponenten gehören zum Lieferumfang:
