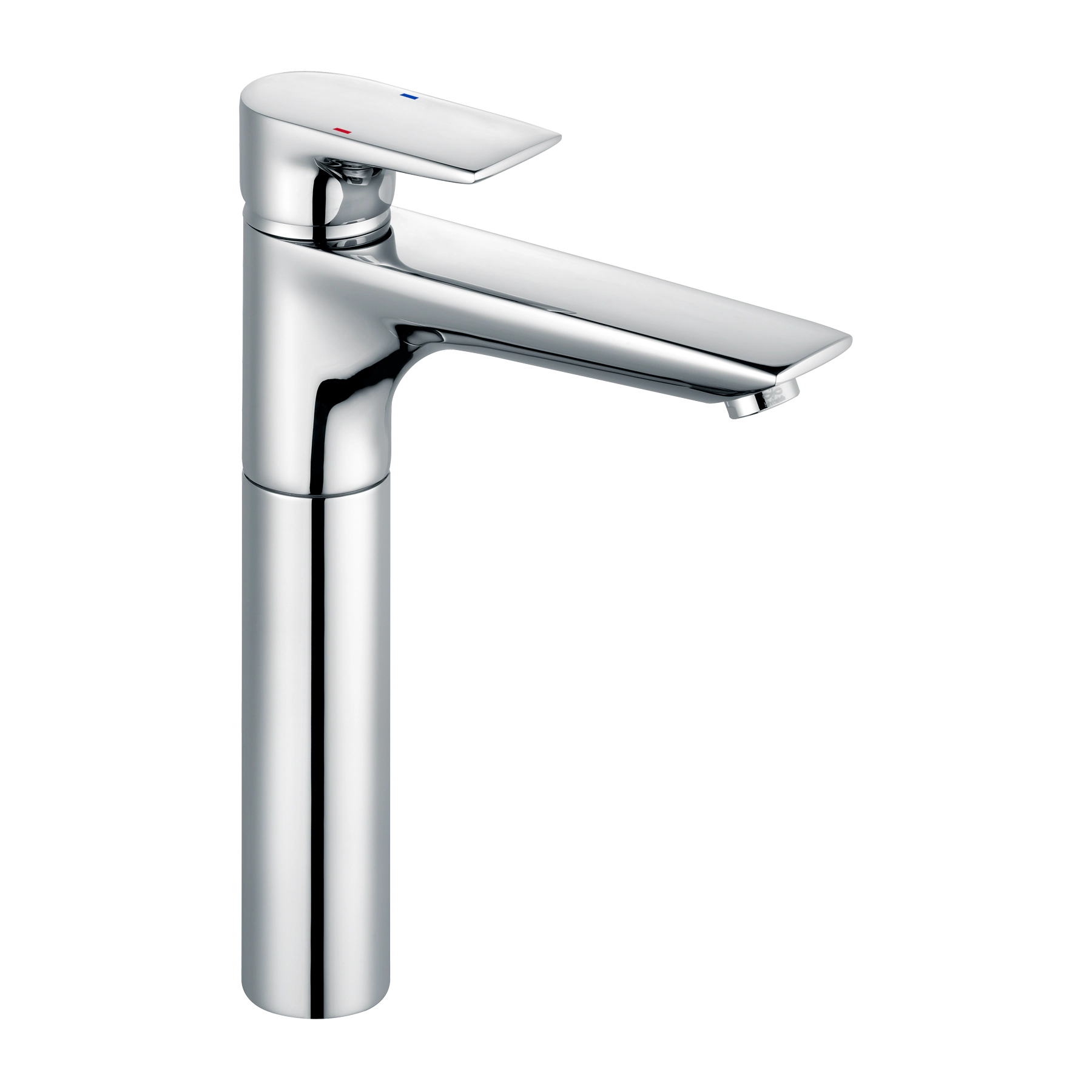

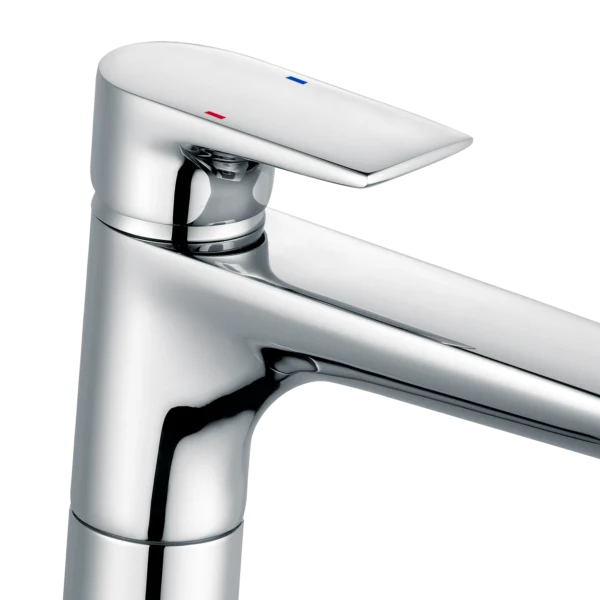

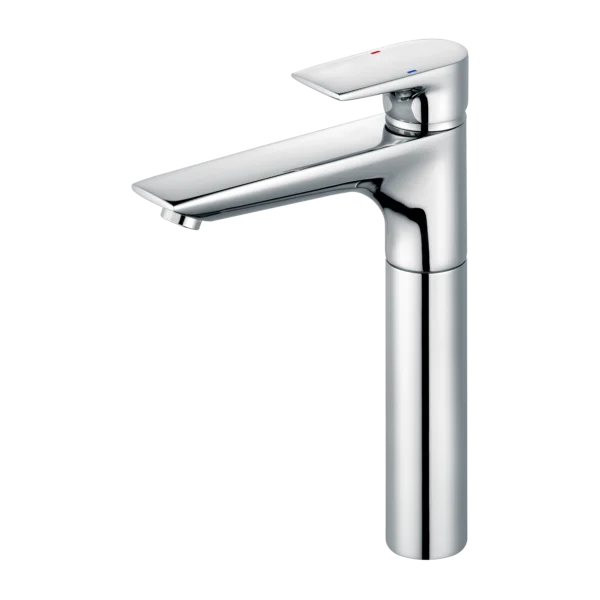

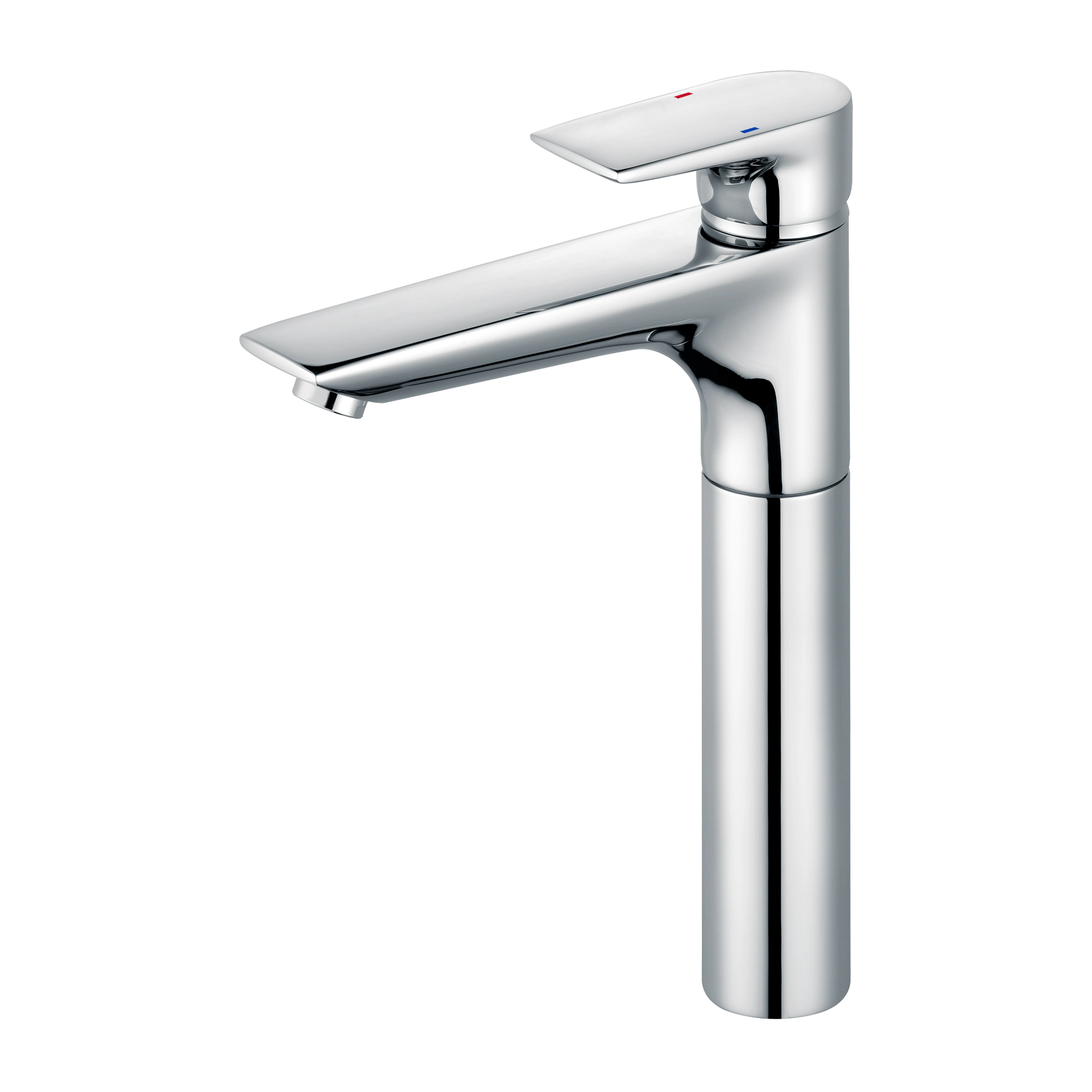

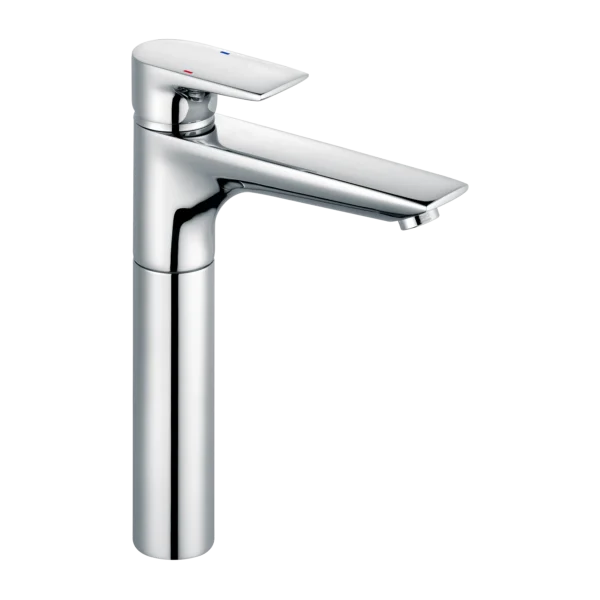

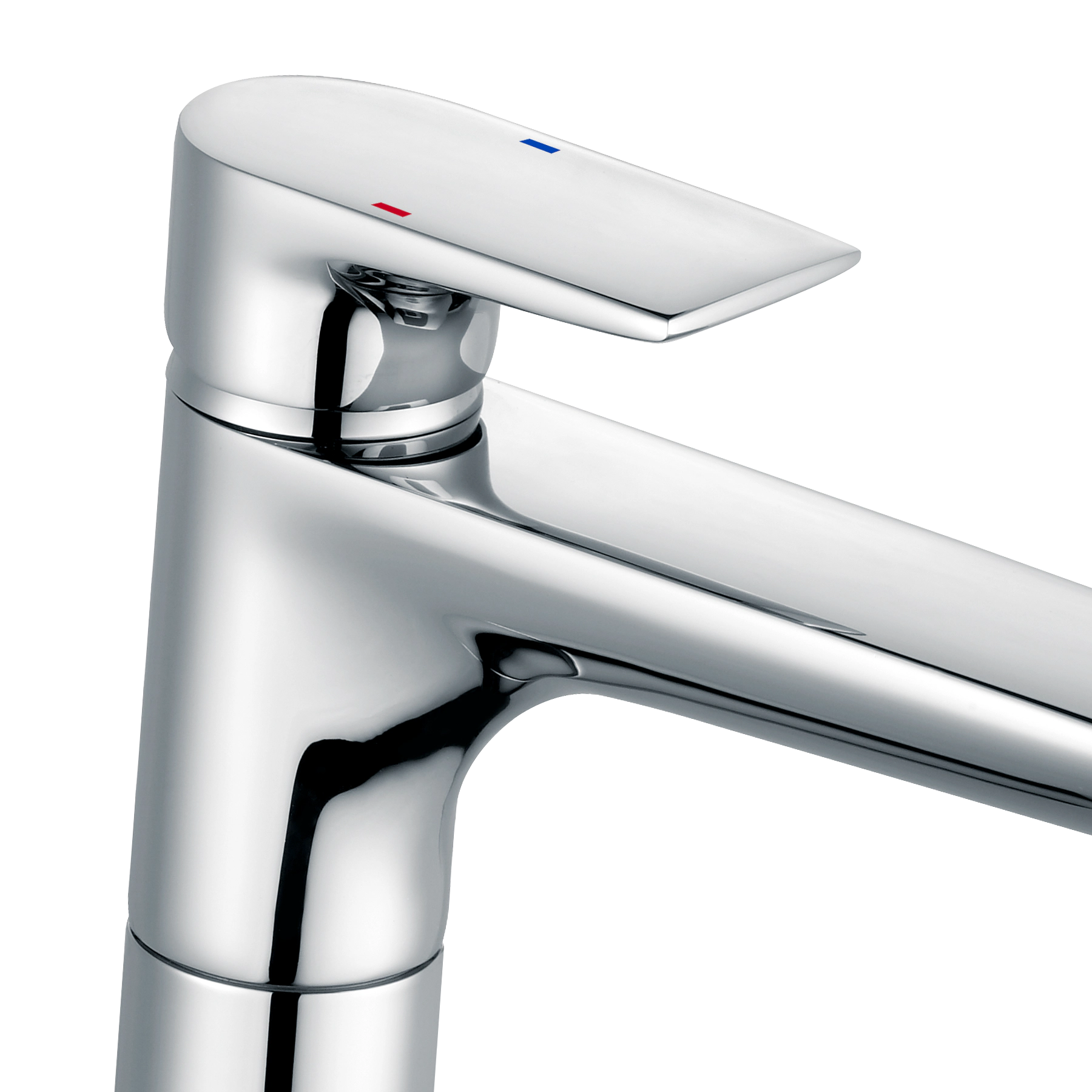

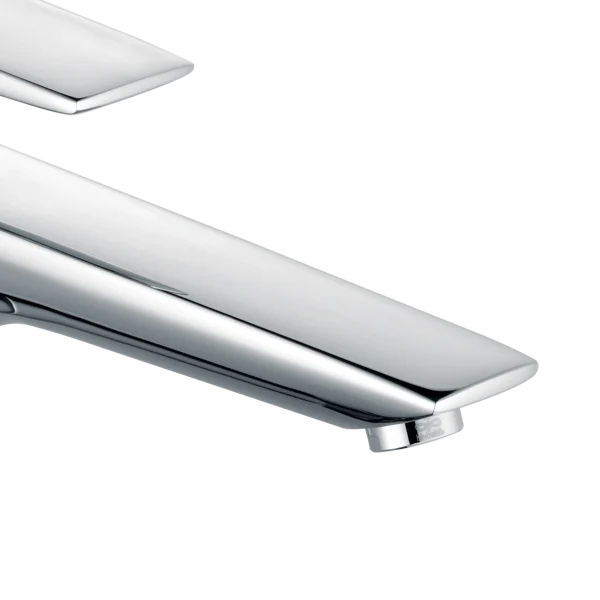

alpha_400 Küchenarmatur

330.40

Souverän und selbstbewusst präsentiert sich diese beeindruckende Küchenarmatur in ihrem Umfeld. Der horizontale Auslauf fügt sich in klarer Linienführung mit spannungsvollen Flächen elegant an den Armaturenkörper. Mit modernen Spülenformen aus außergewöhnlichen Materialien und mit eleganten Edelstahlsystemen ist diese Armatur in gleicher Weise vorzüglich kombinierbar. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur. Der mit wirkungsvollem Kalkschutz ausgestattete Strahlregler gewährleistet eine optimal belüftete Strahlqualität. Dadurch wird Wasser gespart und Spritzwasser verhindert. Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten. Über eine spezielle Schaftverschraubung wird diese hohe Armatur sehr stabil mit der Spüle verbunden.

Artikelmerkmale


  • Z069802-00010
  • Heinrich Schulte
  • Küchenarmatur
  • alpha_400
  • chrom
  • Ausladung 175 mm
  • Höhe bis Strahlregler 235 mm
  • Maximale Höhe 295 mm
  • Kartusche 35 mm
    mit Heißwasserbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse A
  • für Standmontage
  • mit Schaftverschraubung

Maßzeichnung


Durchflussdiagramm


Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_400 Z069990-00010
02 SH SCHRAUBKAPPE Z009134-00010
03 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
04 SH KARTUSCHE FÜR NORMALDRUCK Z009200-00000
06 SH ANSCHLAGSCHRAUBE Z000235-00000
07 SH LUFTSPRUDLER CASCADE KL. A Z013974-00010
08 SH DICHTUNGSSATZ FÜR SERIE 61 Z001812-00000
13 SH FLEXSCHLAUCH M8 X 1 – 3/8" Z009177-00000
14 SH SCHAFTVERSCHRAUBUNG M34 X 1,5 Z009196-00000

Folgende Komponenten gehören zum Lieferumfang:
