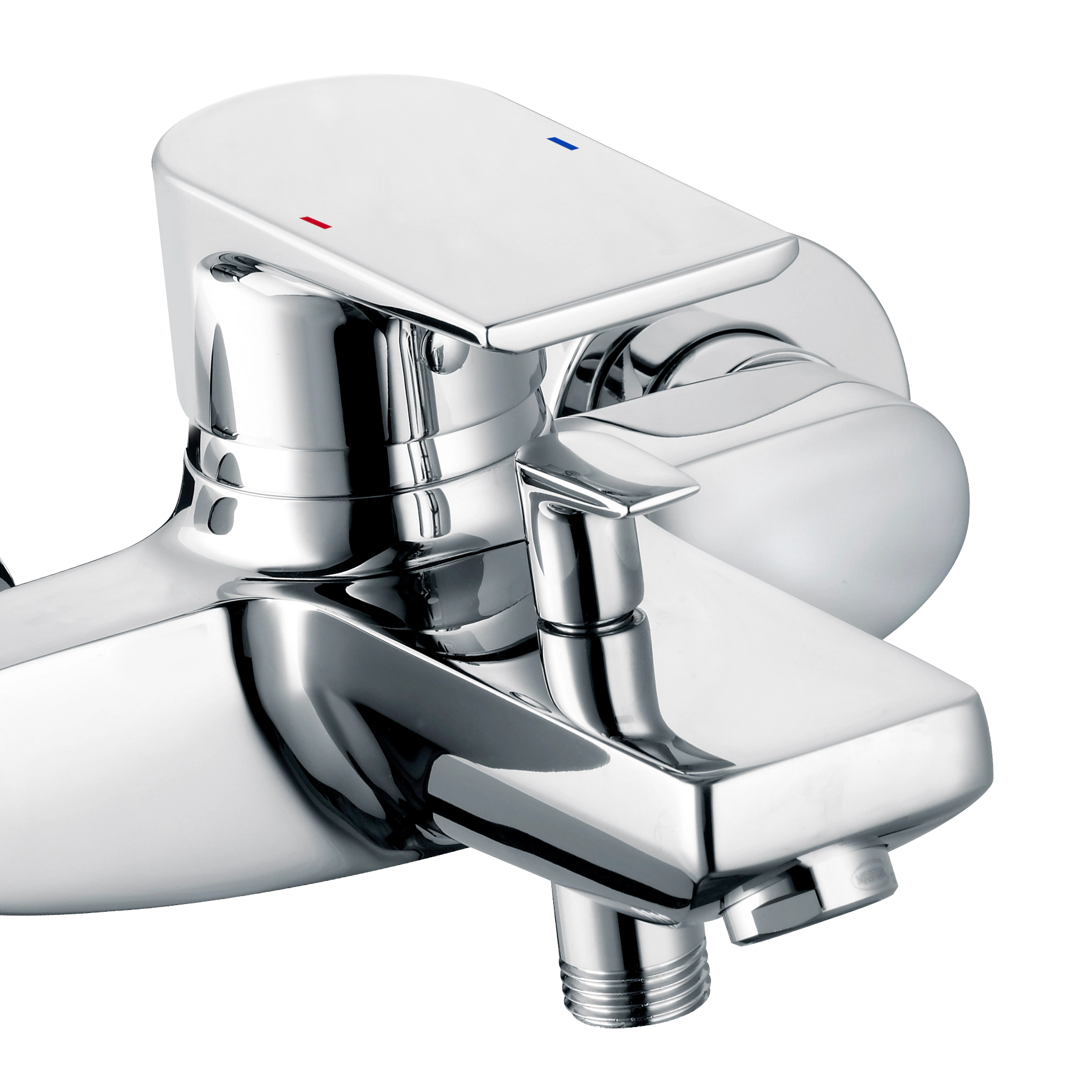

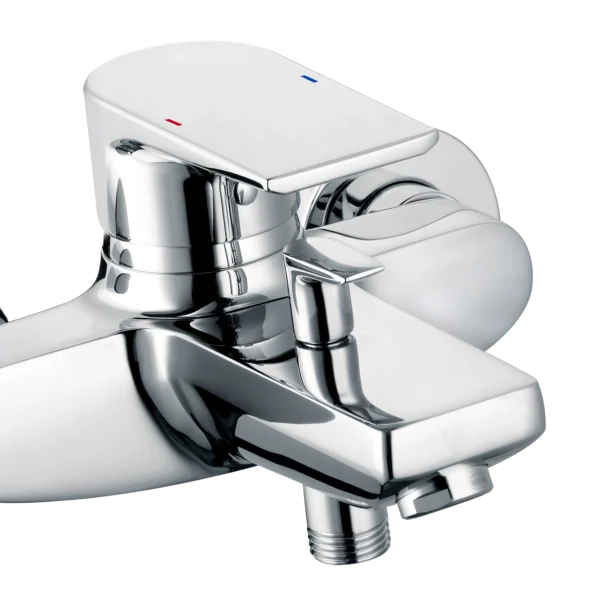

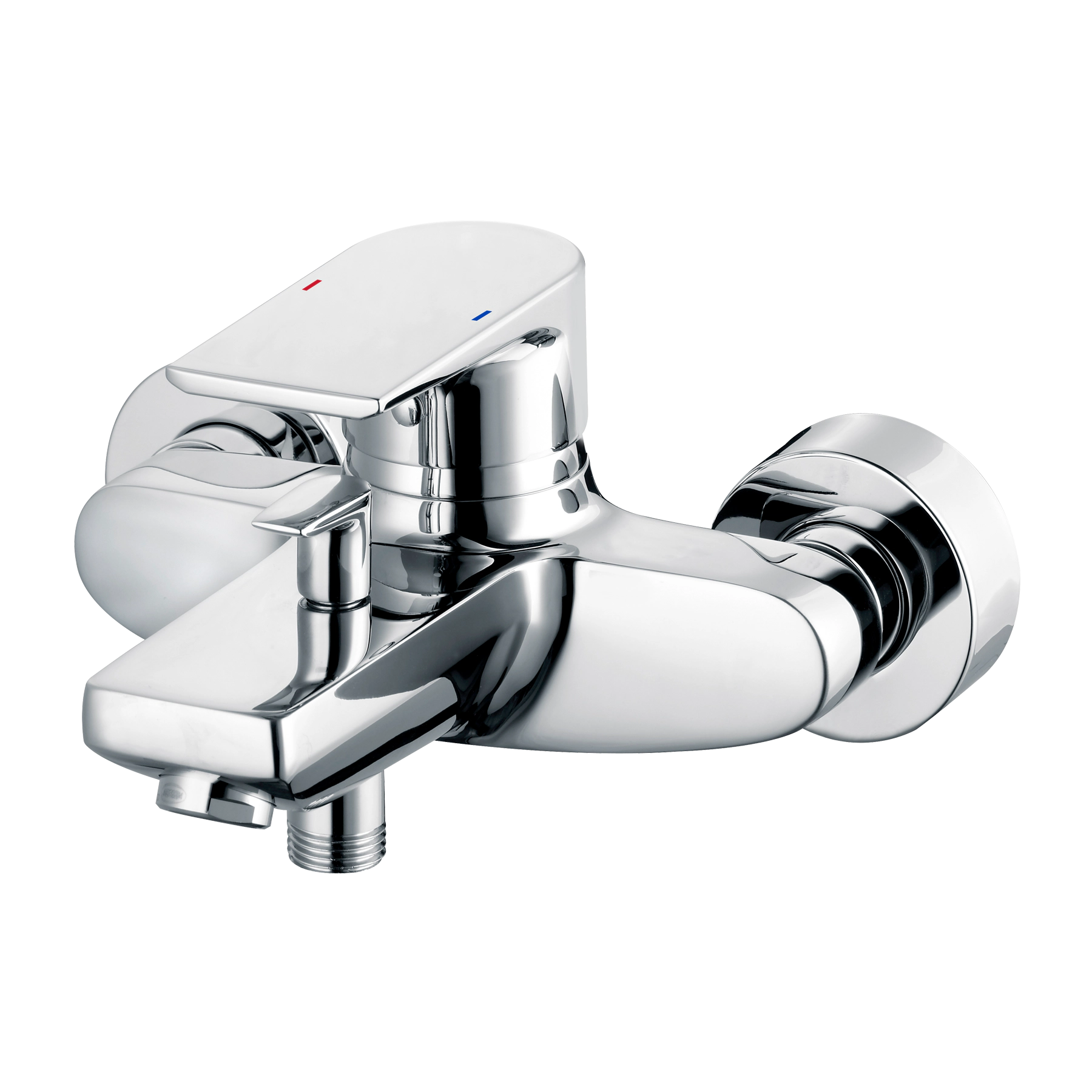

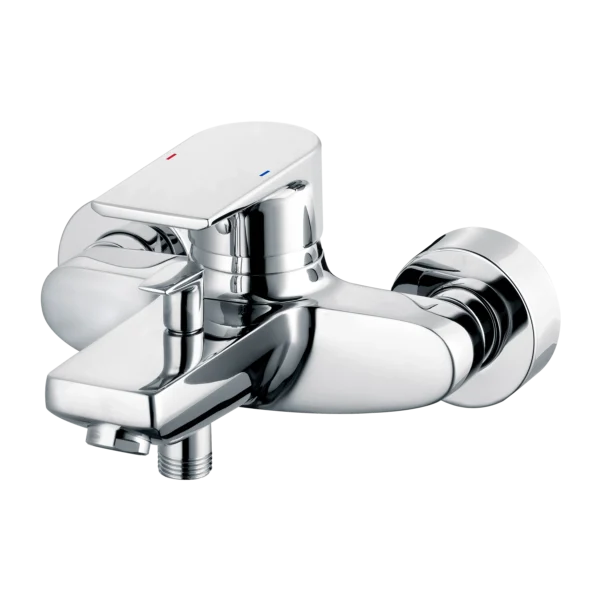

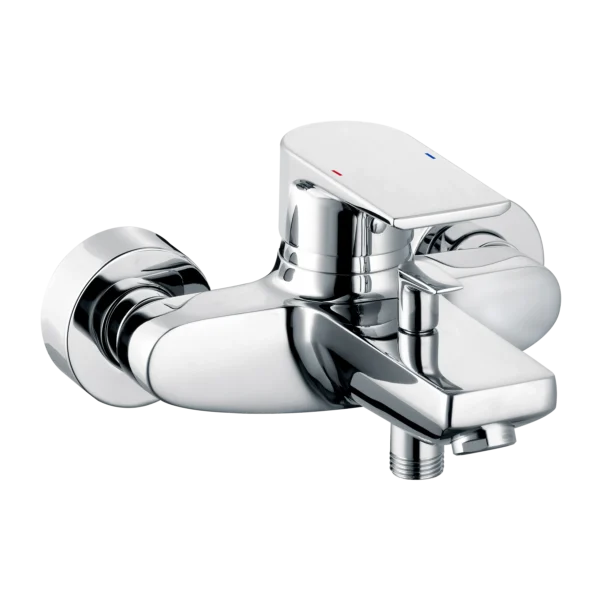

alpha_400 Wannenarmatur ohne Brausegarnitur

394.60

In klarer Linienführung formen die spannend miteinander korrespondierenden Flächen eine ausgesucht präsente Wannenarmatur für ein stilvolles Badezimmerambiente. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur. Zur optimalen Positionierung des Wasserstrahls kann der für große Durchflussmengen konzipierte bewegliche Strahlregler in alle Richtungen geschwenkt werden. Angenehm leichtgängig und in jeder Hebelposition bequem zu erreichen, ist der individuell gestaltete Umsteller einfach und sicher zu bedienen. Leicht der Wand anpassbare Schubrosetten umschließen elegant die Zuleitungen und verleihen der Armatur auch im Anschlussbereich eine sehr hochwertige Erscheinung.

Artikelmerkmale


  • Z069406-00010
  • Heinrich Schulte
  • Wannenarmatur
  • alpha_400
  • chrom
  • Ausladung 170 mm
  • Stichmaß 135 – 165 mm
  • S-Anschlüsse 1/2"
  • Umstellung automatisch
  • Brauseabgang 1/2"
  • Kartusche 44 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Strahlregler Durchflussklasse B
    schwenkbar
  • DIN DVGW
  • Geräuschprüfzeichen PA-IX 7171/IIBB
  • für Wandmontage
  • eigensicher gegen Rückfließen
    mit verdeckten S-Anschlüssen
    für Durchlauferhitzer geeignet
  • ohne Brausegarnitur

Maßzeichnung


Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_400 Z069991-00010
02 SH ROSETTE M48 X 1 Z009076-00010
03 SH VERSCHRAUBUNG F. SCHRAUBKAPPE Z009078-00000
04 SH KARTUSCHE FÜR NORMALDRUCK Z000070-00000
07 SH SSR SCHWENKSTRAHLREGLER KL. B Z013960-00010
08 SH AP-UMSTLG. FÜR SERIE 50/51/66 Z009149-00010
11 SH ANSCHLUSSNIPPEL MIT O-RING Z000147-00000
12 SH S-ANSCHLUSS 1/2" X 3/4" Z012028-00010

Folgende Komponenten gehören zum Lieferumfang:
