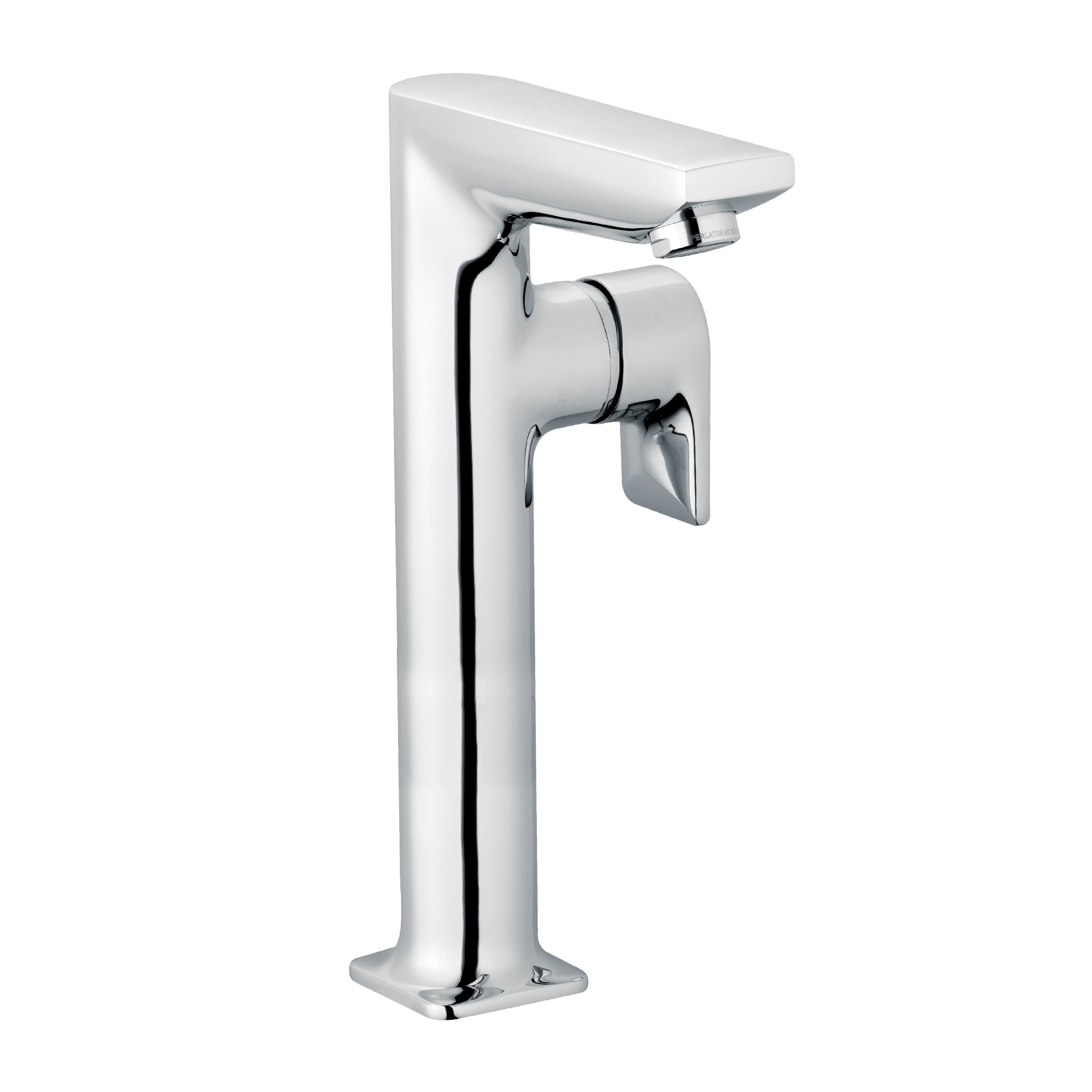

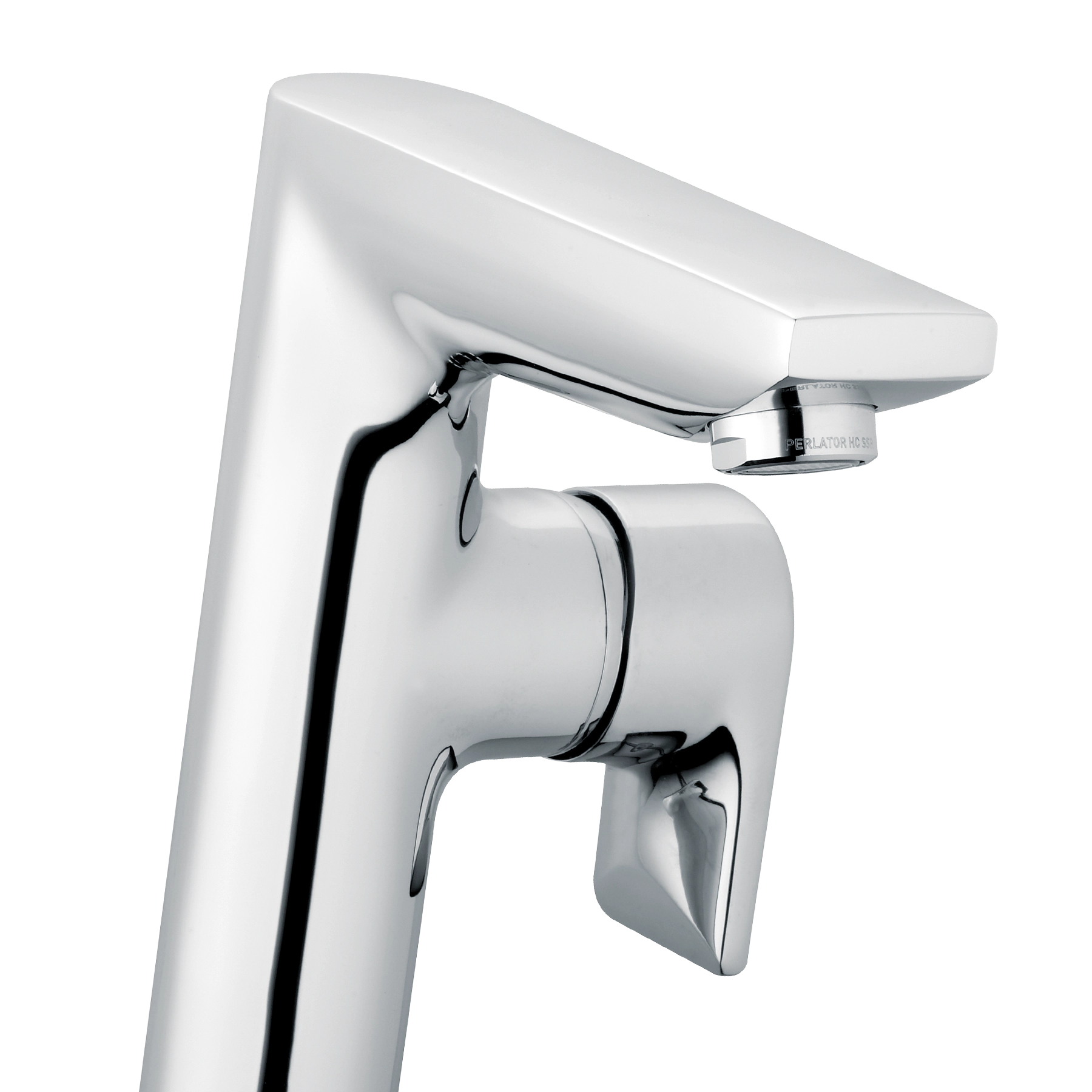

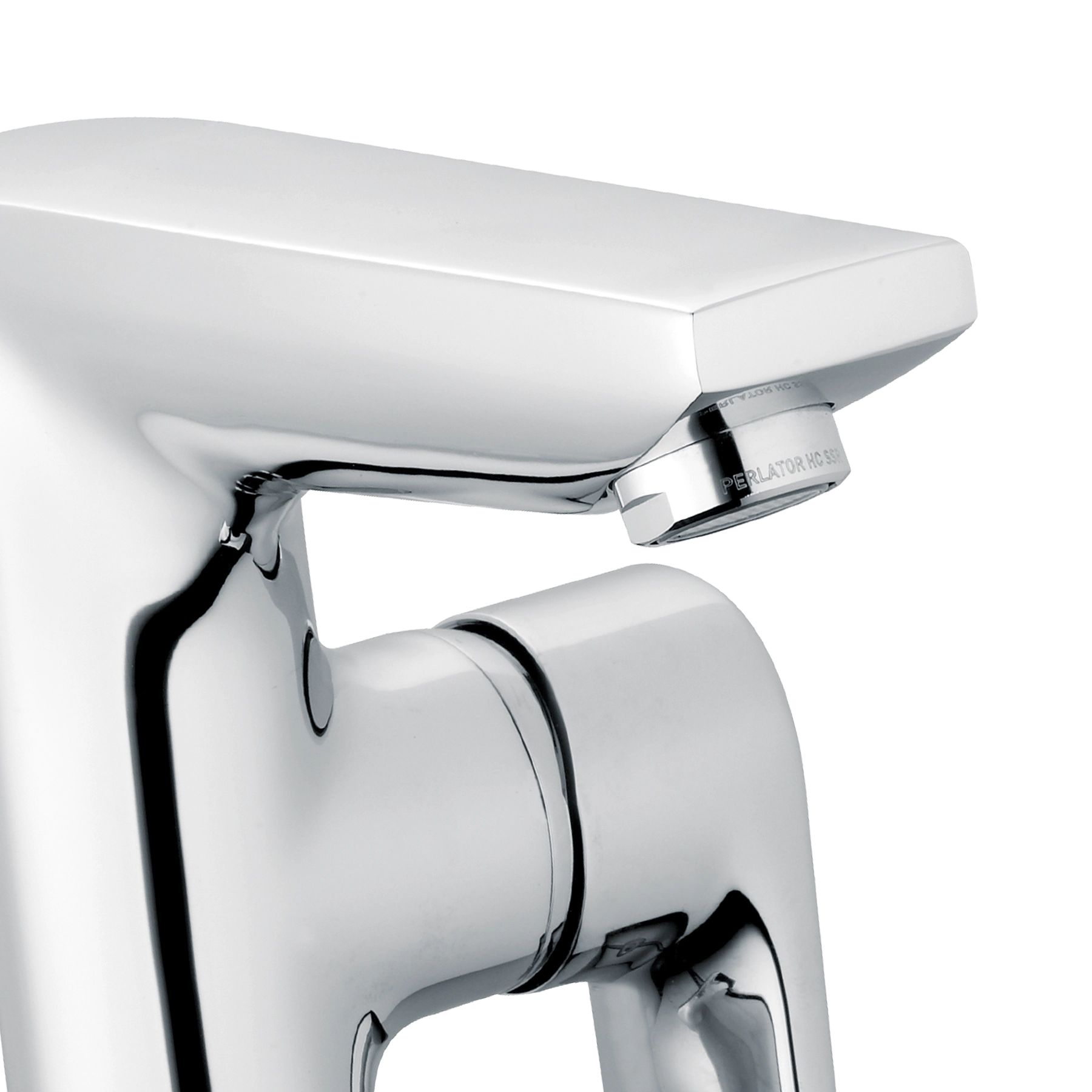

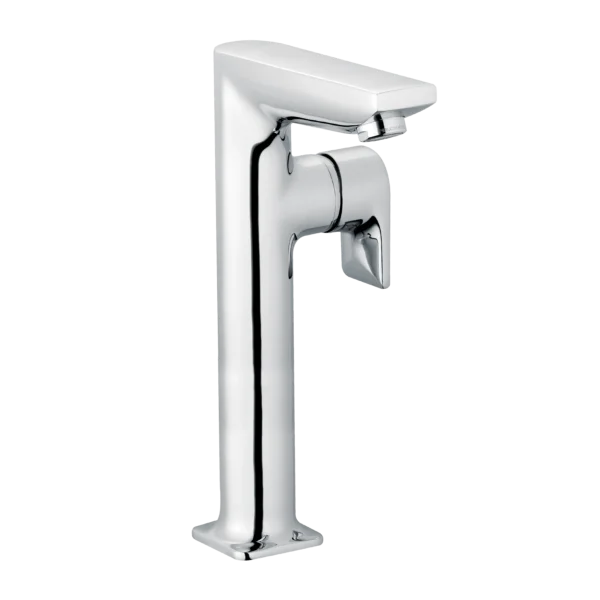

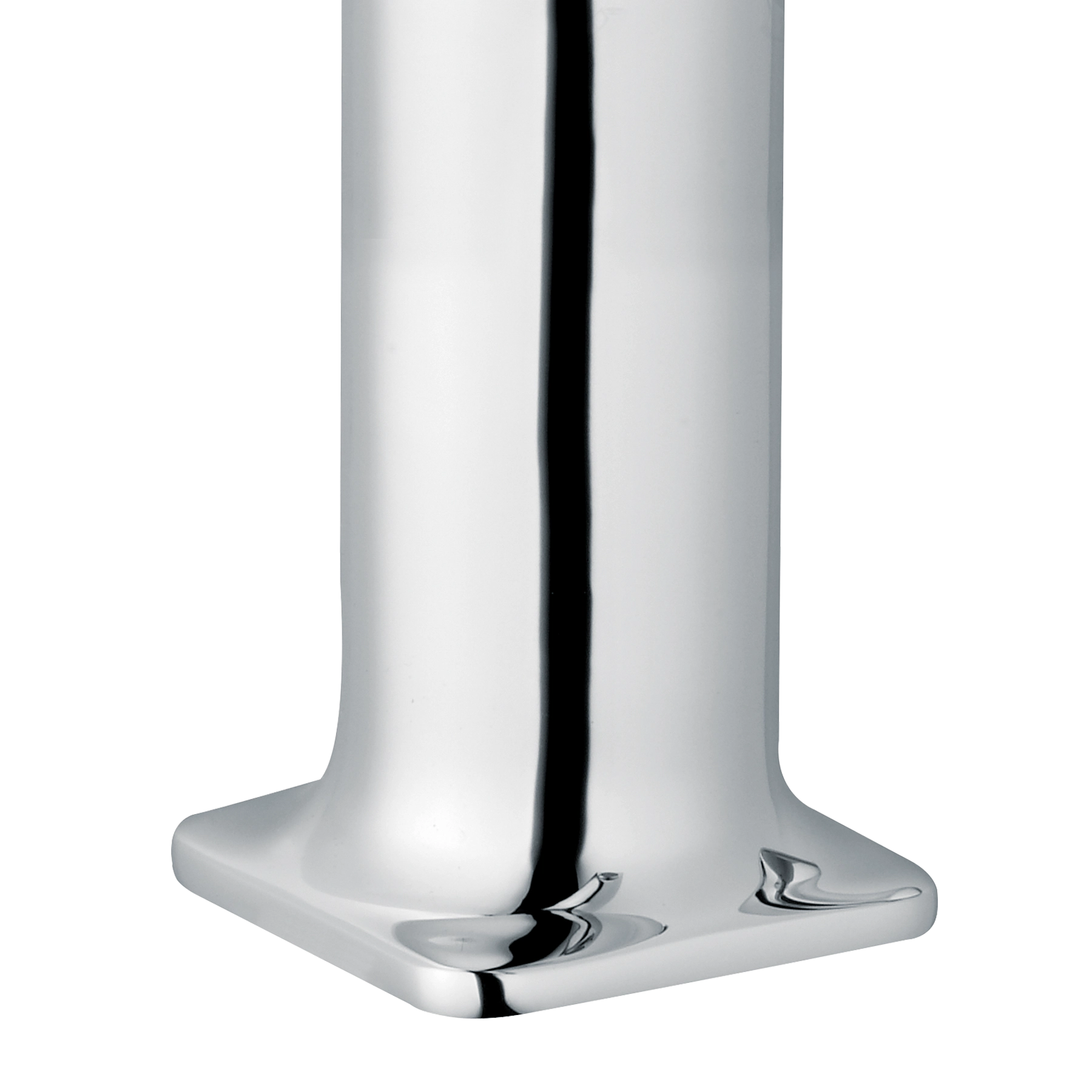

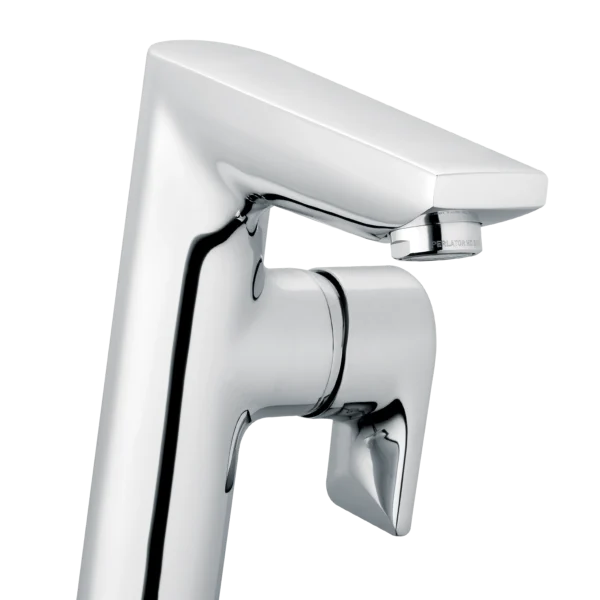

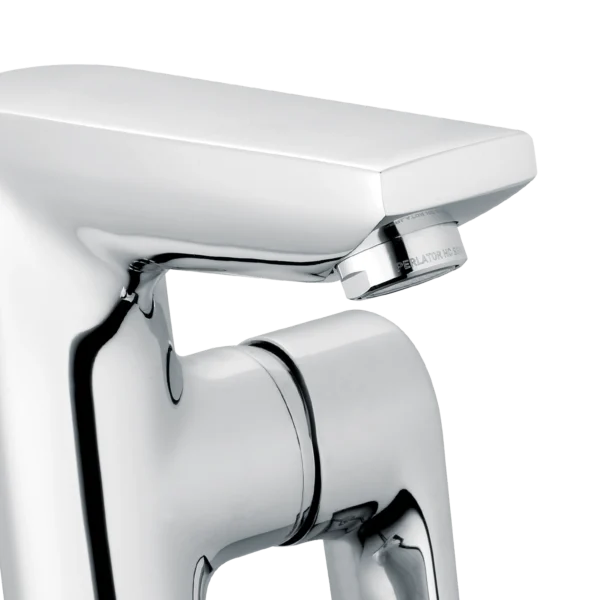

alpha_400 Waschtischarmatur hoch mit Druckknopf-Ablaufgarnitur

464.60

Elegant verbindet sich der zylindrische Grundkörper mit dem horizontalen Auslauf zu einer attraktiven Waschtischarmatur. Die seitliche Steuerung ordent sich zurückhaltend puristisch in die Gesamtform ein. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Kompakt und selbstbewusst ist der Hebel in der Grundstellung vertikal ausgerichtet und schafft damit angenehmen Bedienkomfort. Zur optimalen Positionierung des Wasserstrahls kann der bewegliche Strahlregler in alle Richtungen geschwenkt werden. Durch einen Druck auf die Verschlusskappe, lässt sich die Ablaufgarnitur bequem direkt öffnen und schließen. Über eine spezielle Schaftverschraubung wird diese Armatur sehr stabil montiert.

Artikelmerkmale


  • Z069004-00010
  • Heinrich Schulte
  • Waschtischarmatur hoch
  • alpha_400
  • chrom
  • Ausladung 115 mm
  • Höhe bis Strahlregler 240 mm
  • Maximale Höhe 265 mm
  • Kartusche 35 mm
    mit Heißwasserbegrenzer
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse A
    schwenkbar
  • für Aufsatzbecken
  • seitengesteuert
  • mit Druckknopf-Ablaufgarnitur
    mit Schaftverschraubung

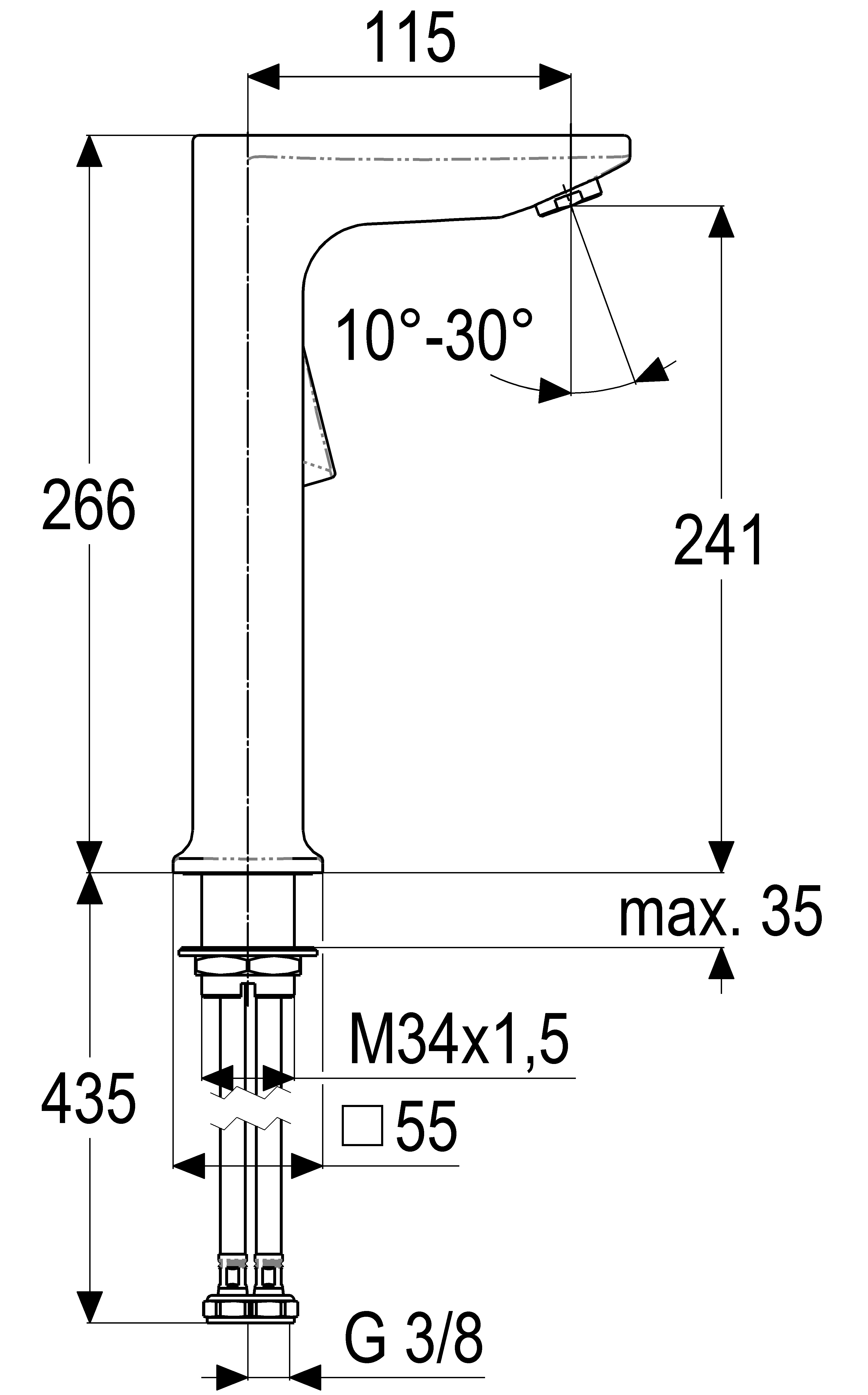

Maßzeichnung

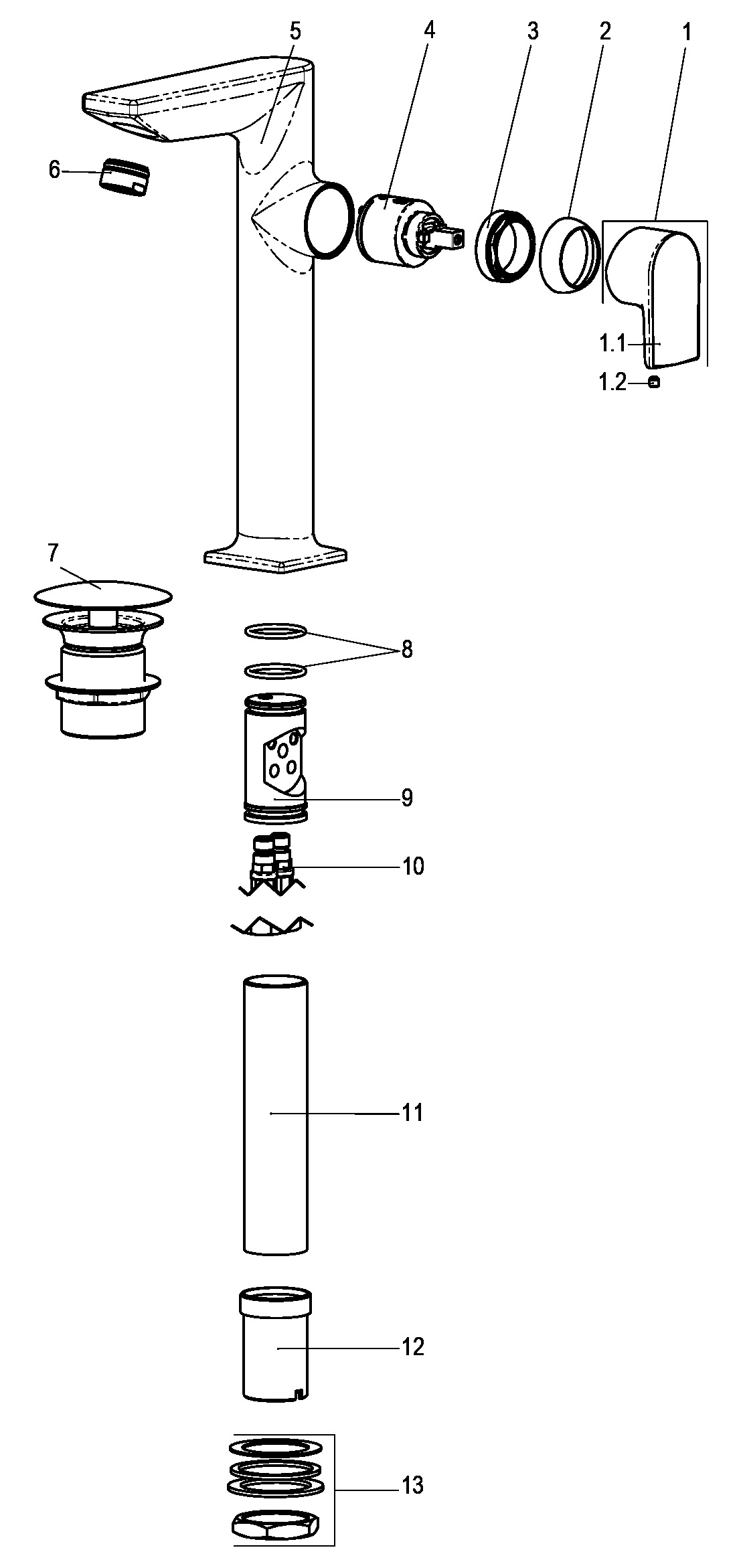

Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA SEITENG. Z069997-00010
02 SH ROSETTE M37 X 1,5 / D:39,7X12 Z009110-00010
03 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
04 SH KARTUSCHE FÜR NORMALDRUCK Z009200-00000
06 SH SSR SCHWENKSTRAHLREGLER KL. A Z013959-00010
07 SH ABLAUFGARNITUR KOMPLETT Z001126-00010
10 SH FLEXSCHLAUCH M8 X 1 – 3/8" Z009177-00000
13 SH SCHAFTVERSCHRAUBUNG M34 X 1,5 Z009196-00000

Folgende Komponenten gehören zum Lieferumfang:
