| Niederdruck | 1 |
|---|

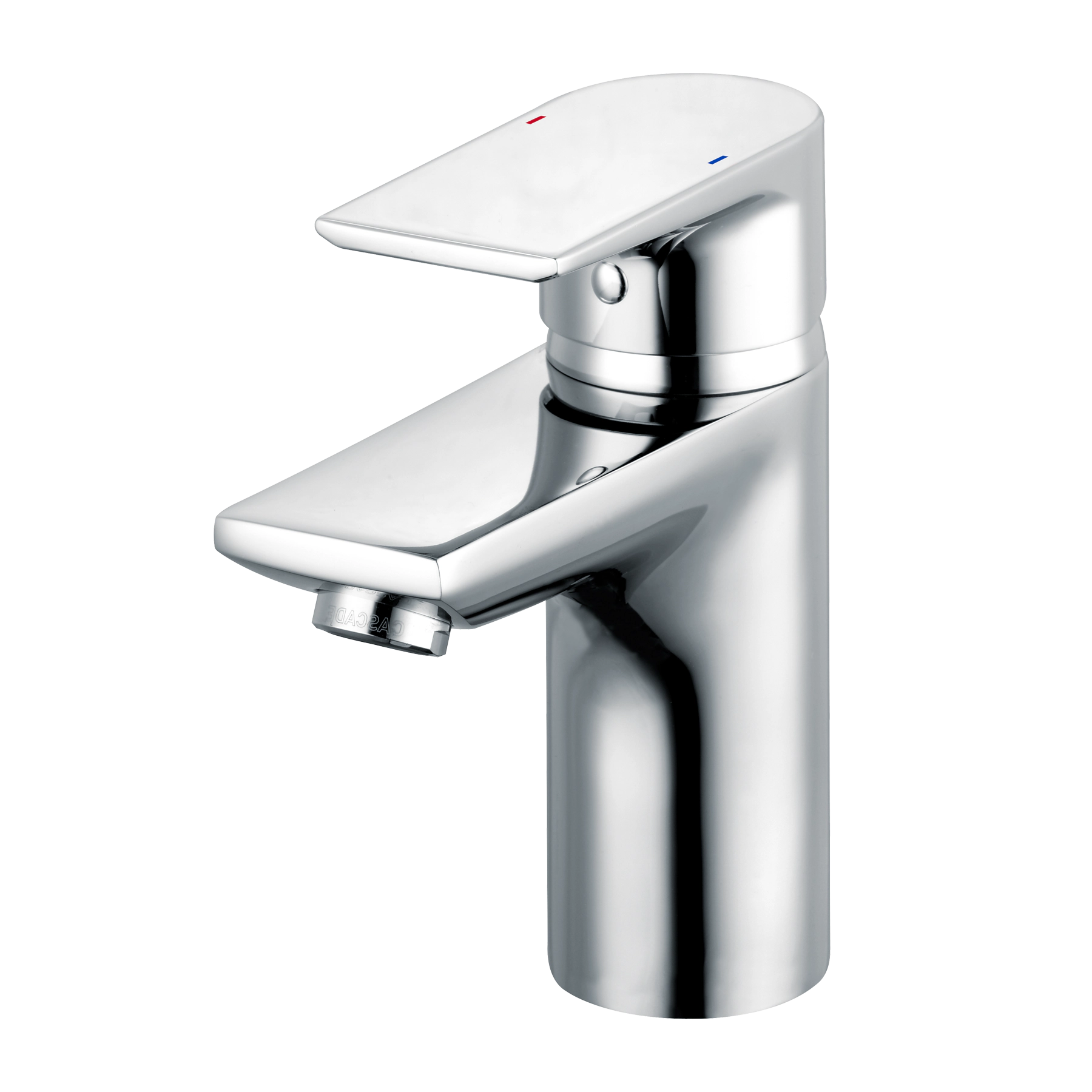

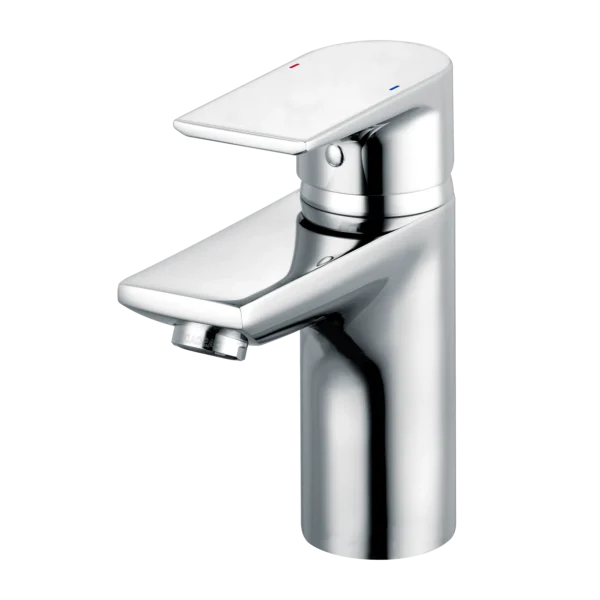

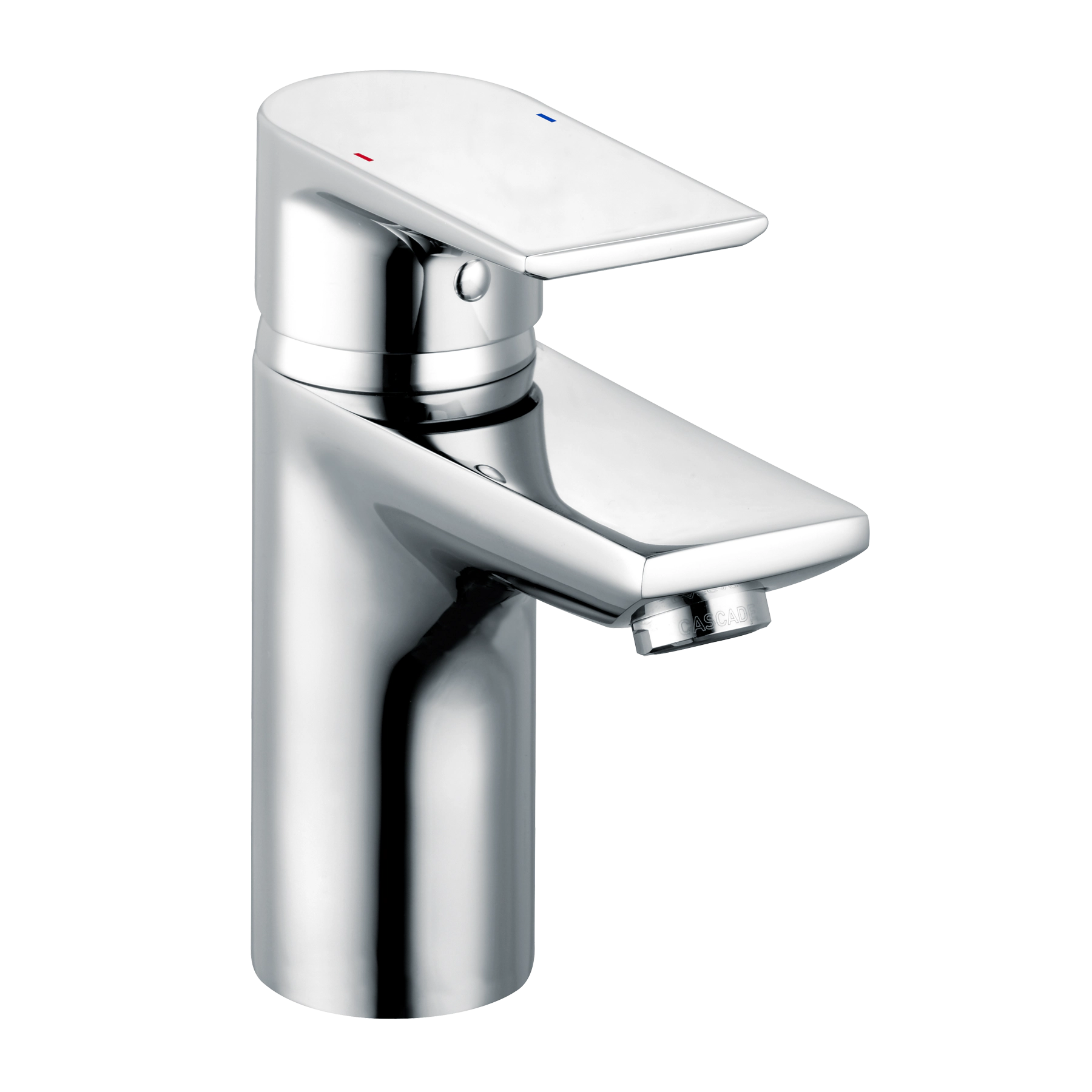

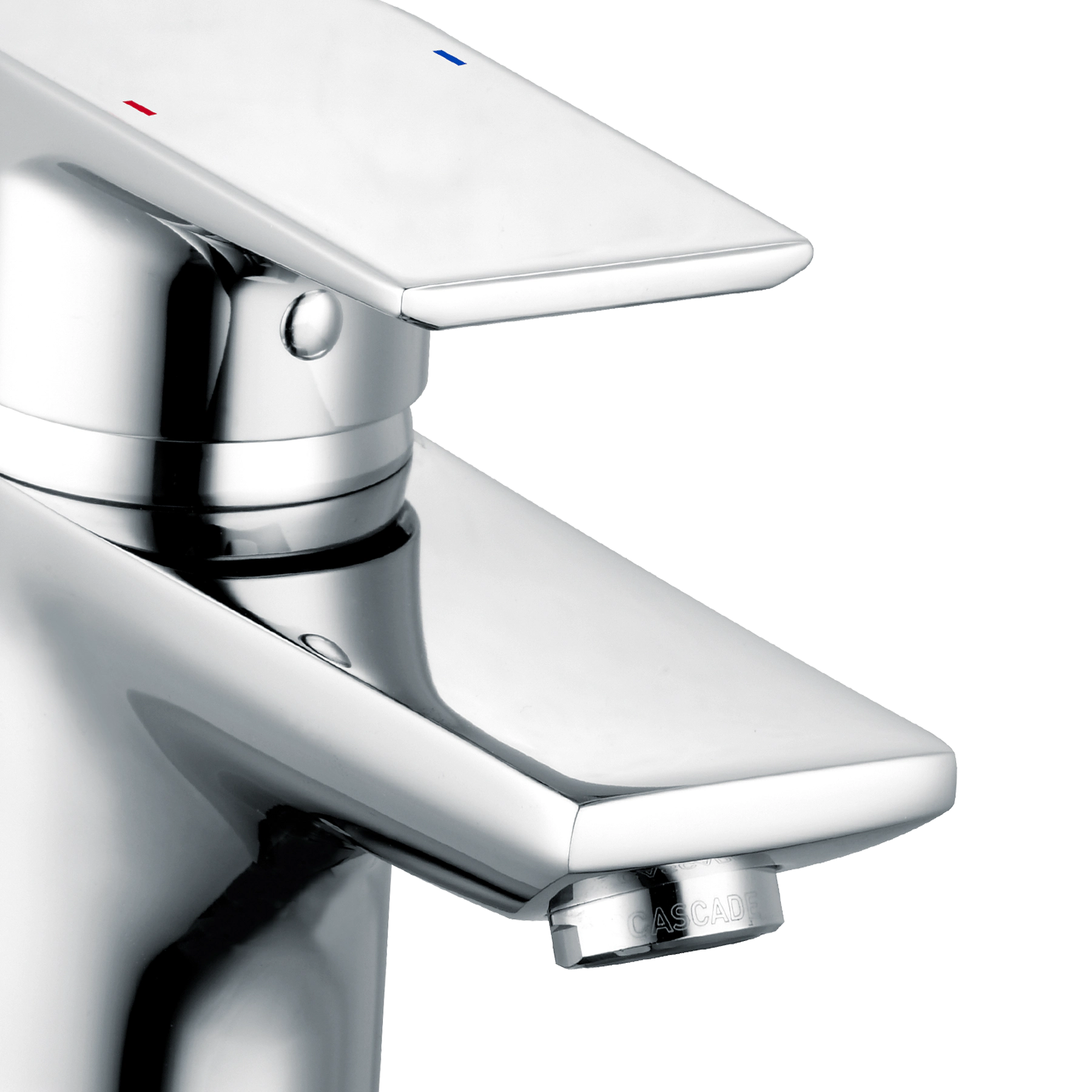

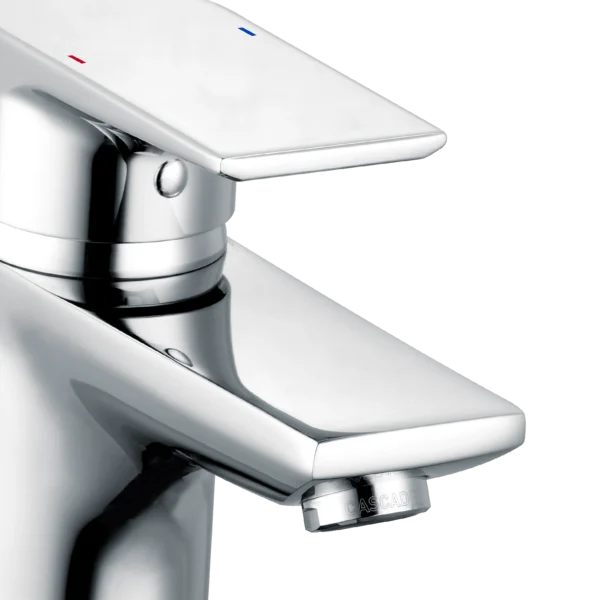

alpha_400 Waschtischarmatur Niederdruck mit Ablaufgarnitur
€373.10
Architektonische Linienführung und präzise definierte Flächenführung geben der alpha_400 ihre auffallende Strahlkraft und kraftvolle Präsenz. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur. Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.
Artikelmerkmale
- Z069065-00010
- Heinrich Schulte
- Waschtischarmatur Niederdruck
- alpha_400
- chrom
- Ausladung 100 mm
- Höhe bis Strahlregler 90 mm
- Maximale Höhe 155 mm
- Kartusche 44 mm
mit Heißwasser- und Durchflussbegrenzer - Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Niederdruck
Dropless - für Standmontage
- für drucklose Heißwasserbereiter
- mit Ablaufgarnitur 1 1/4"
mit Befestigungssatz
mit Durchflussbegrenzer 5 l/min

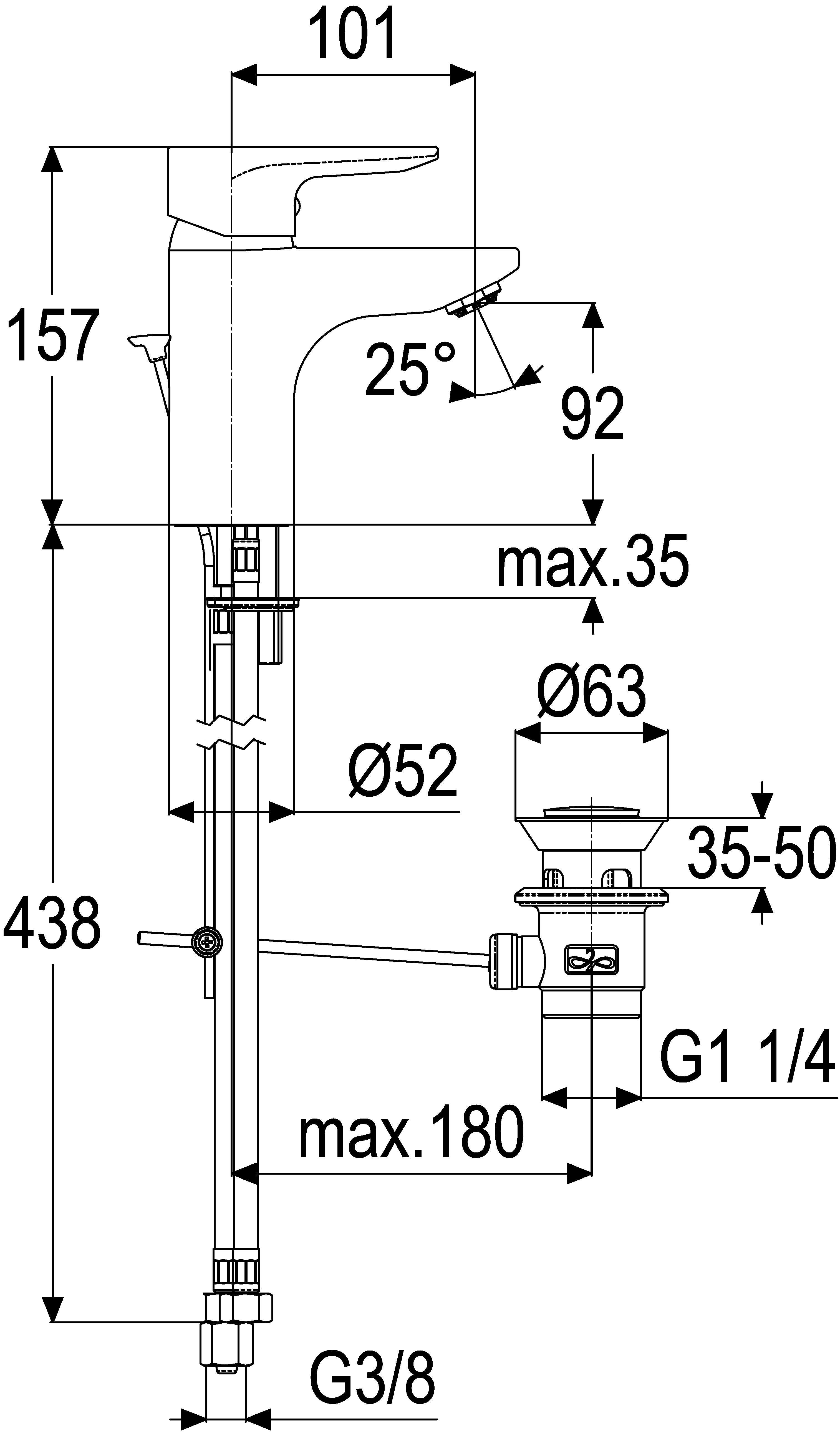

Maßzeichnung

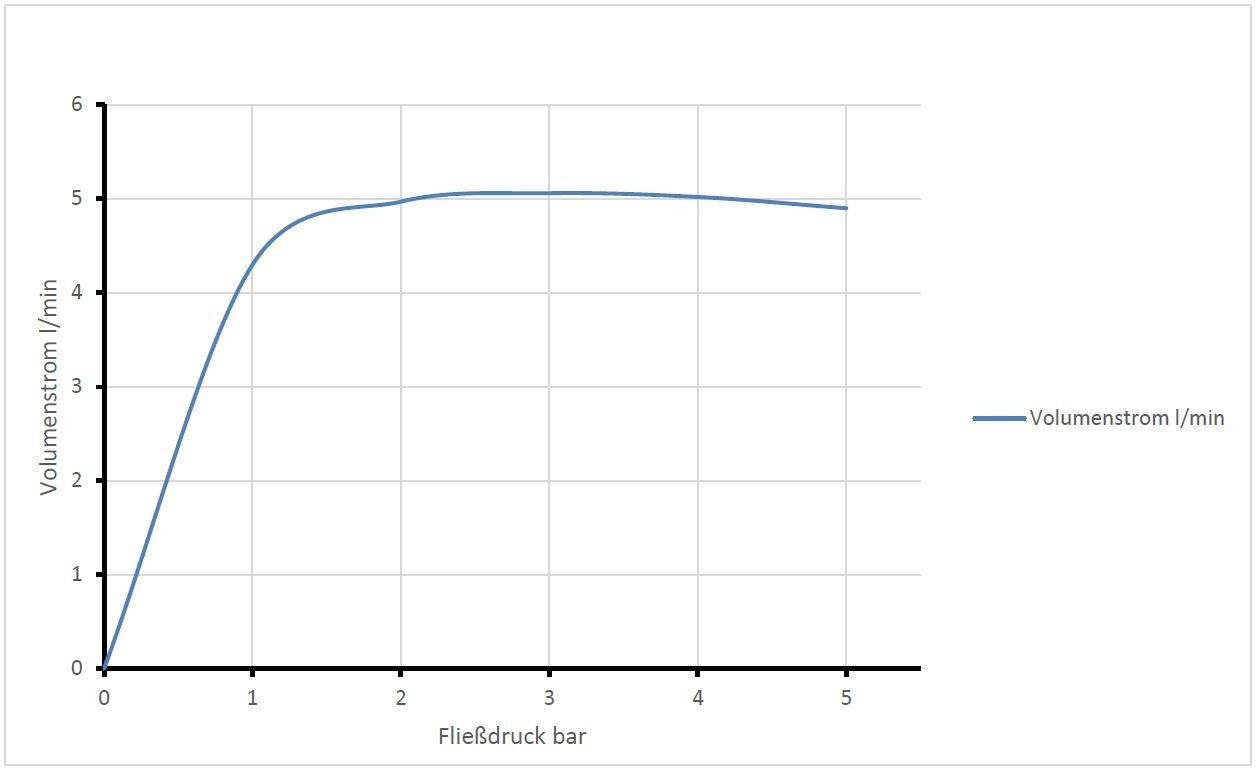

Durchflussdiagramm

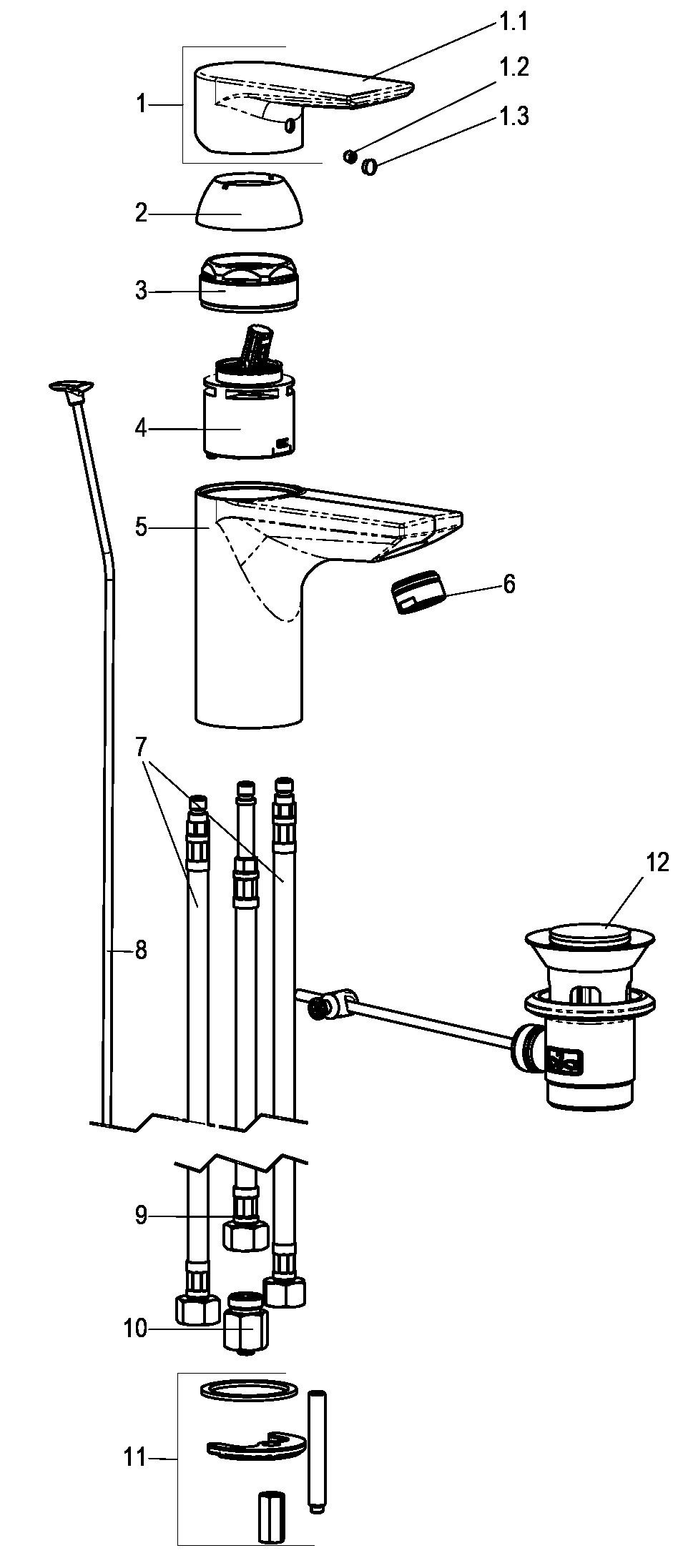

Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
| 01 | SH BEDIENUNGSHEBEL ALPHA_400 | Z069991-00010 |
| 02 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 03 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 04 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 06 | SH STRAHLREGLER ND DROPLESS | Z013958-00010 |
| 07 | SH FLEXSCHLAUCH M8 X 1 – 3/8" | Z009075-00000 |
| 08 | SH ZUGSTANGE MIT KNOPF | Z009187-00010 |
| 09 | SH FLEXSCHLAUCH M8 X 1 – 3/8" | Z009099-00000 |
| 10 | SH DURCHFLUSSBEGRENZER 3/8" | Z019389-00000 |
| 11 | SH BEFESTIGUNGSSATZ M8 x 57MM | Z000606-00000 |
| 12 | SH ABLAUFGARNITUR KOMPLETT | Z001128-00010 |
