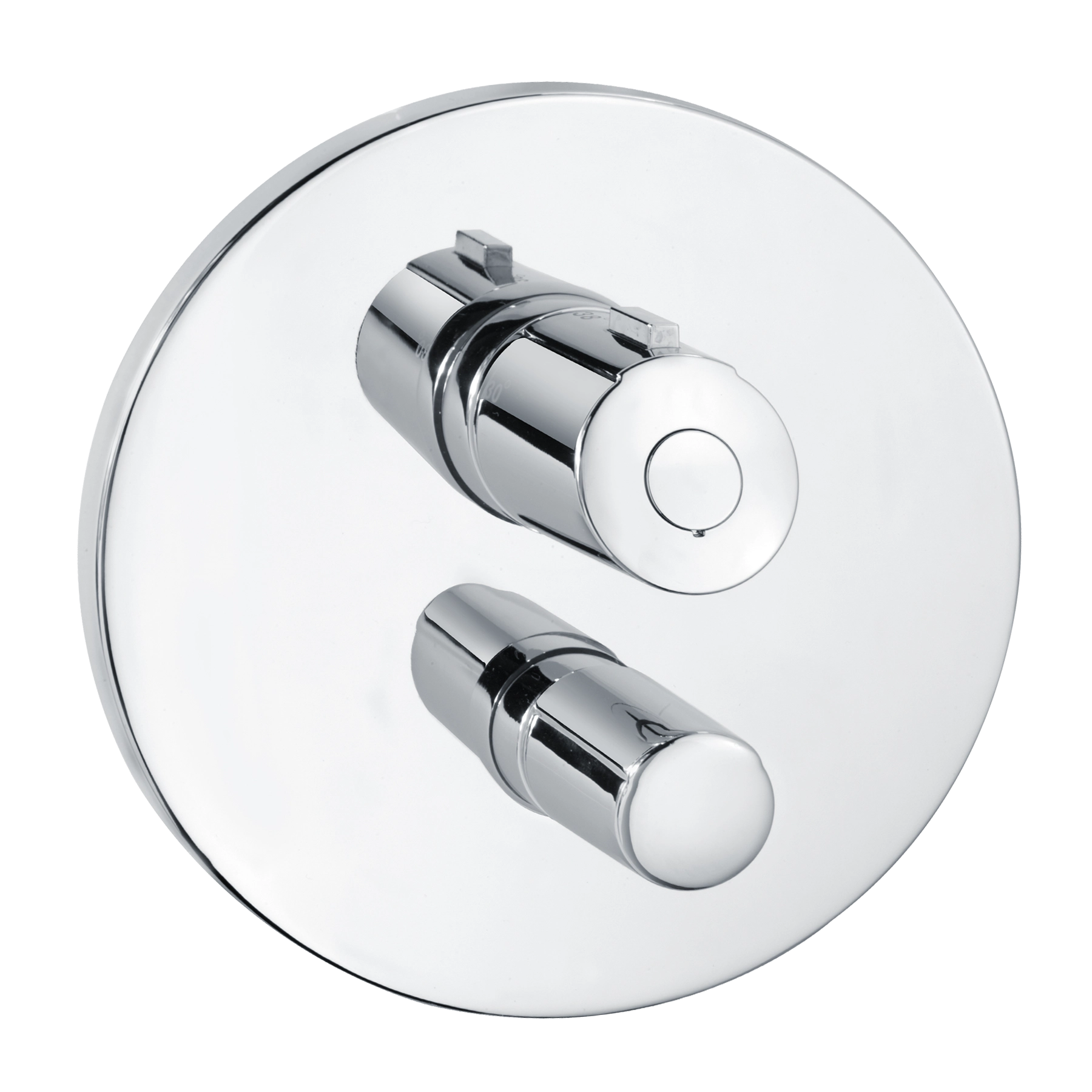

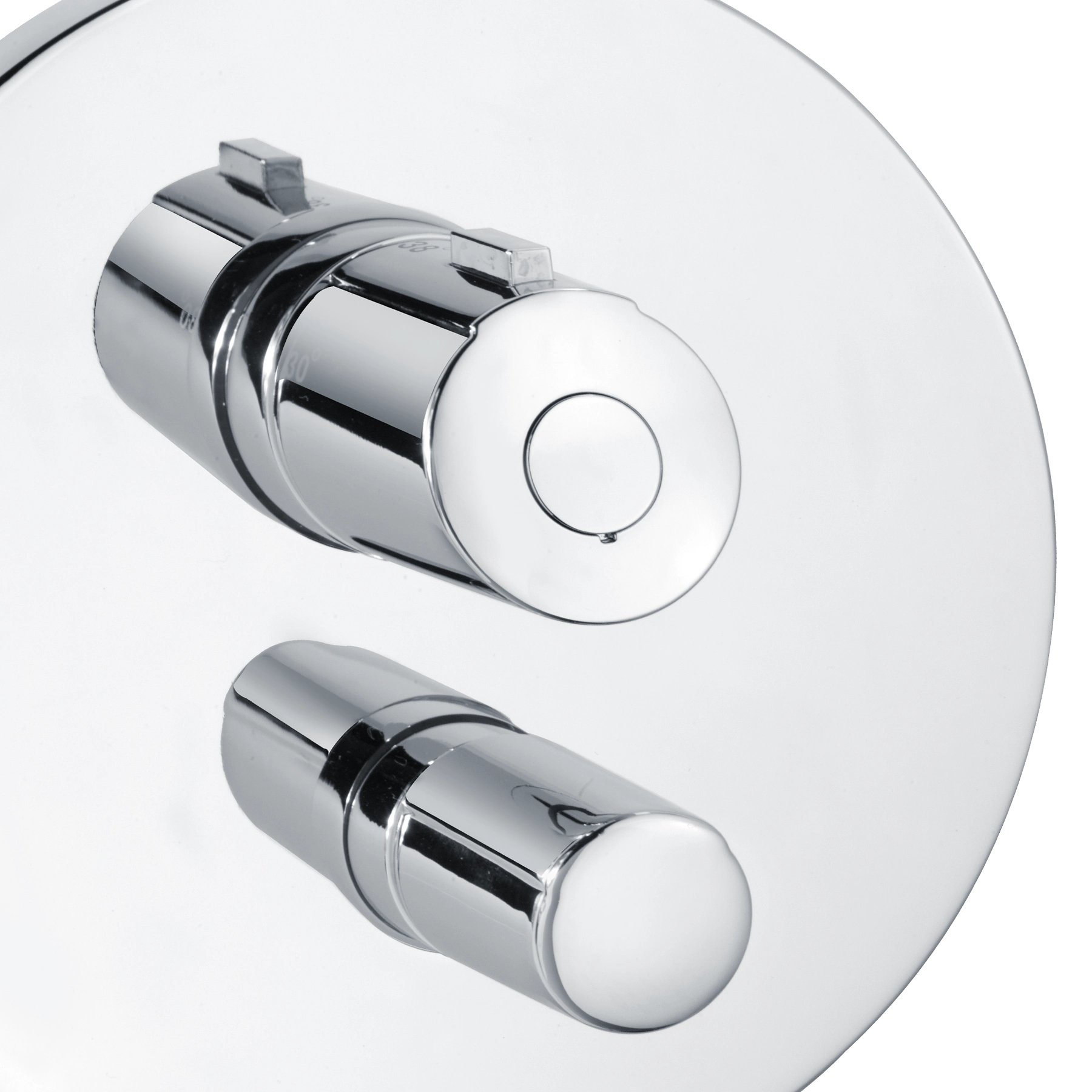

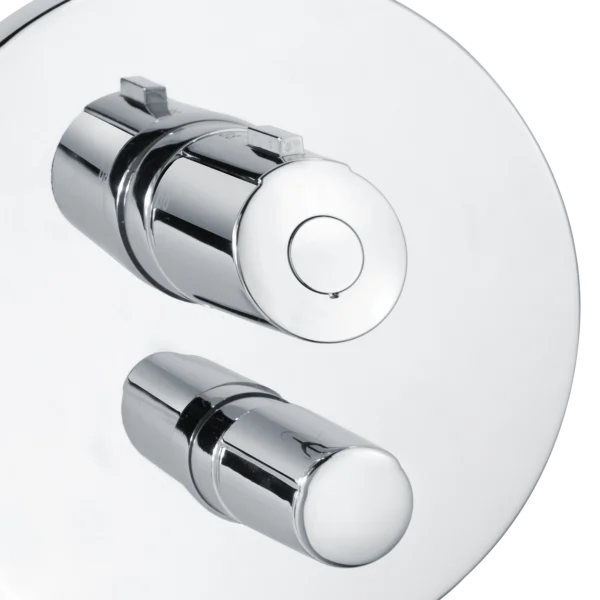

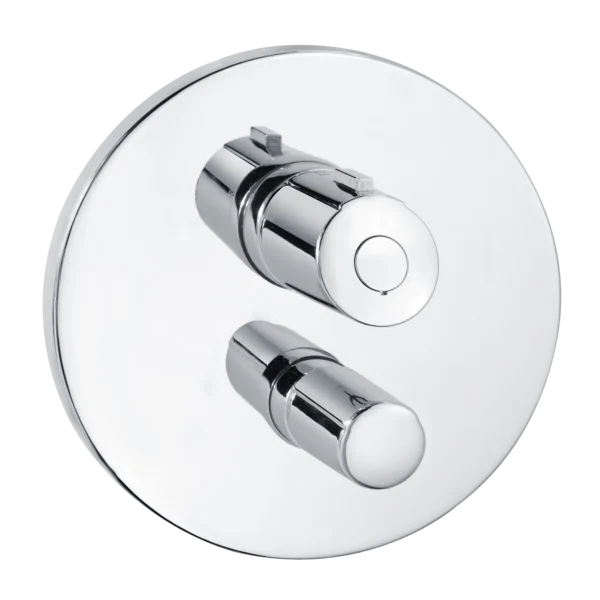

ascona_1 Fertigbauset Brausethermostat für Tec-box

584.70609.10

Thermostatsteuerung und Mengenregler sind in dieser Armatur getrennt übereinander angebracht und dadurch von rechts und links gleichwertig zu bedienen. Die in der Grundstellung horizontal ausgerichteten Flächen der Bedienelemente visualisieren den Funktionszustand und erlauben einen sicheren und komfortablen Zugriff auf die ergonomisch und formal sehr ansprechende Armatur. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Kreisrund geformt, bietet die Wandrosette einen klassischen Übergang zur Wand und harmonisiert sehr gut mit unterschiedlichsten Wandgestaltungen.

Artikelmerkmale


  • Z051692-00010
  • Heinrich Schulte
  • Fertigbauset Brausethermostat
  • ascona_1
  • chrom
  • Rosettenbreite 178 mm
  • Thermoelement
  • Werkstoffe nach TrinkwV und UBA
  • Montage mit Tec-box
  • mit Montagetiefenausgleich
    Steuergehäuse +/- 18 Grad verstellbar
    eigensicher gegen Rückfließen
    mit Heißwassersperre bei 38 Grad
  • optionales Zubehör mit Rohrbelüfter

Maßzeichnung


Durchflussdiagramm


Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH GRIFF THERMOSTAT TEMPERATUR Z069995-00010
03 SH SENKKOPFSCHRAUBE M5 x 40 Z000073-00000
07 SH THERMOELEMENT Z009260-75000
12 SH RÜCKFLUSSVERHINDERER PATRONE Z028906-00000
15 SH VERSCHRAUBUNG FÜR UMSTELLUNG Z009135-40010
16 SH RASTBUCHSE FÜR GRIFFE Z000413-00000
18 SH KERAMIK-OT LIFETIME MOTION Z009136-00000
20 SH ZENTRIERRING FÜR GRIFFE Z000434-00000
