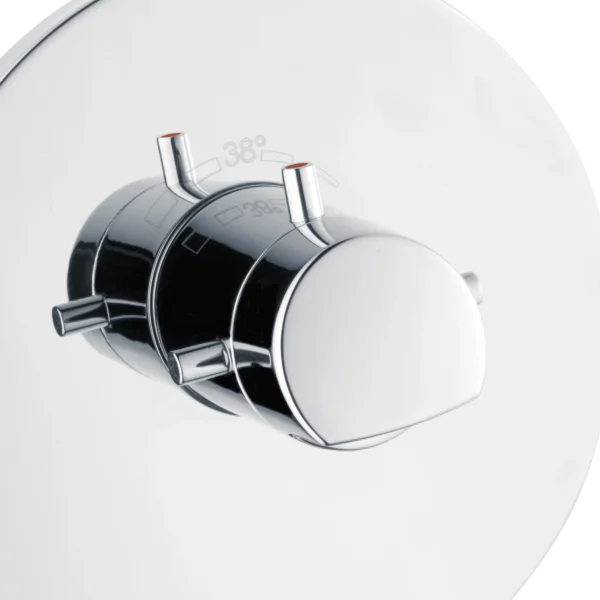

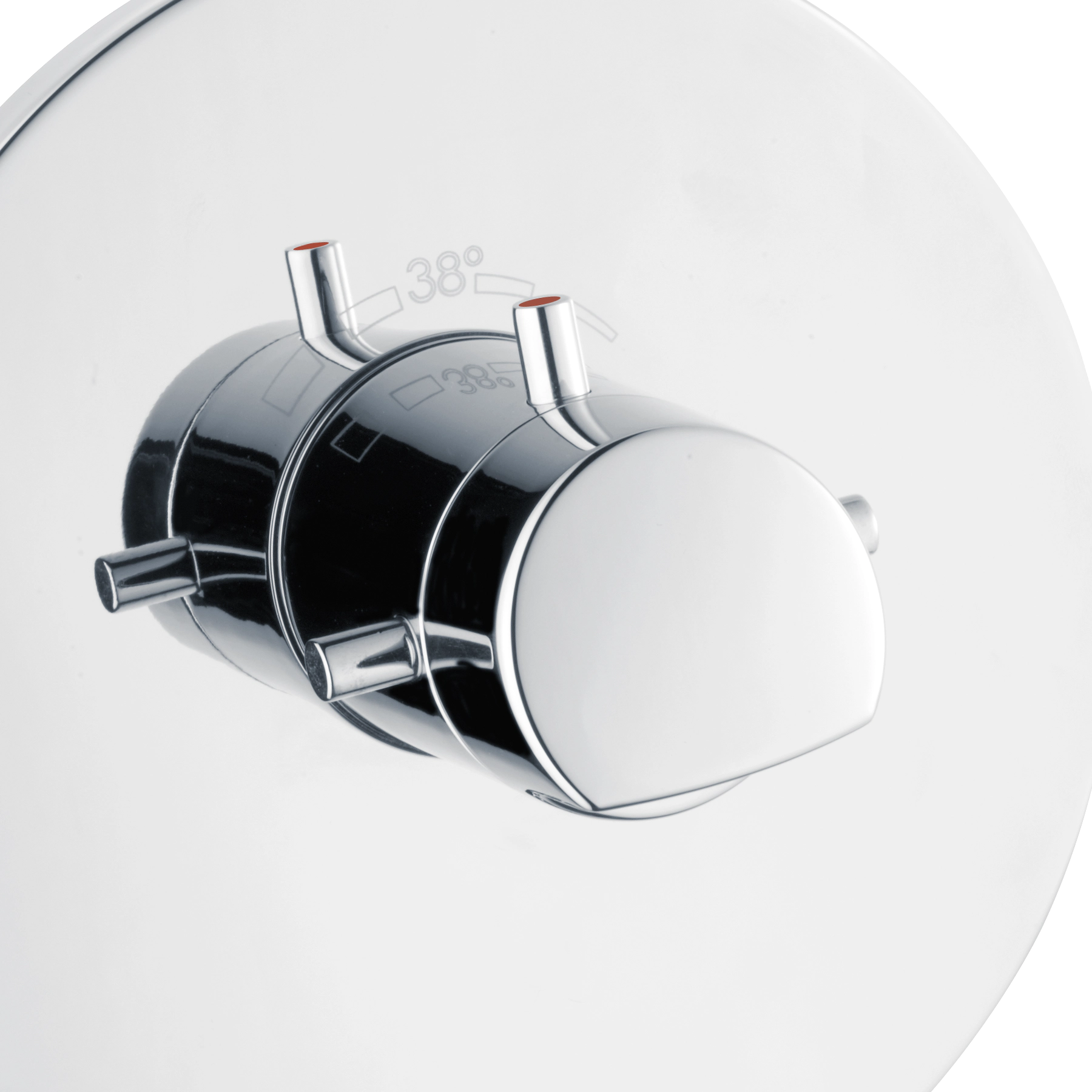

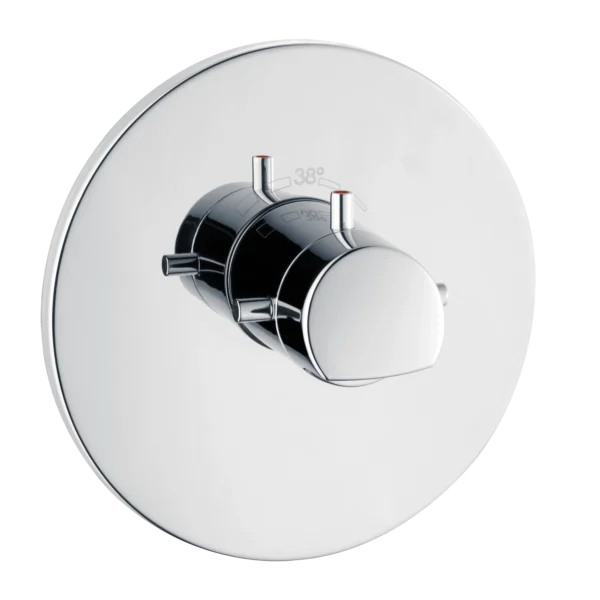

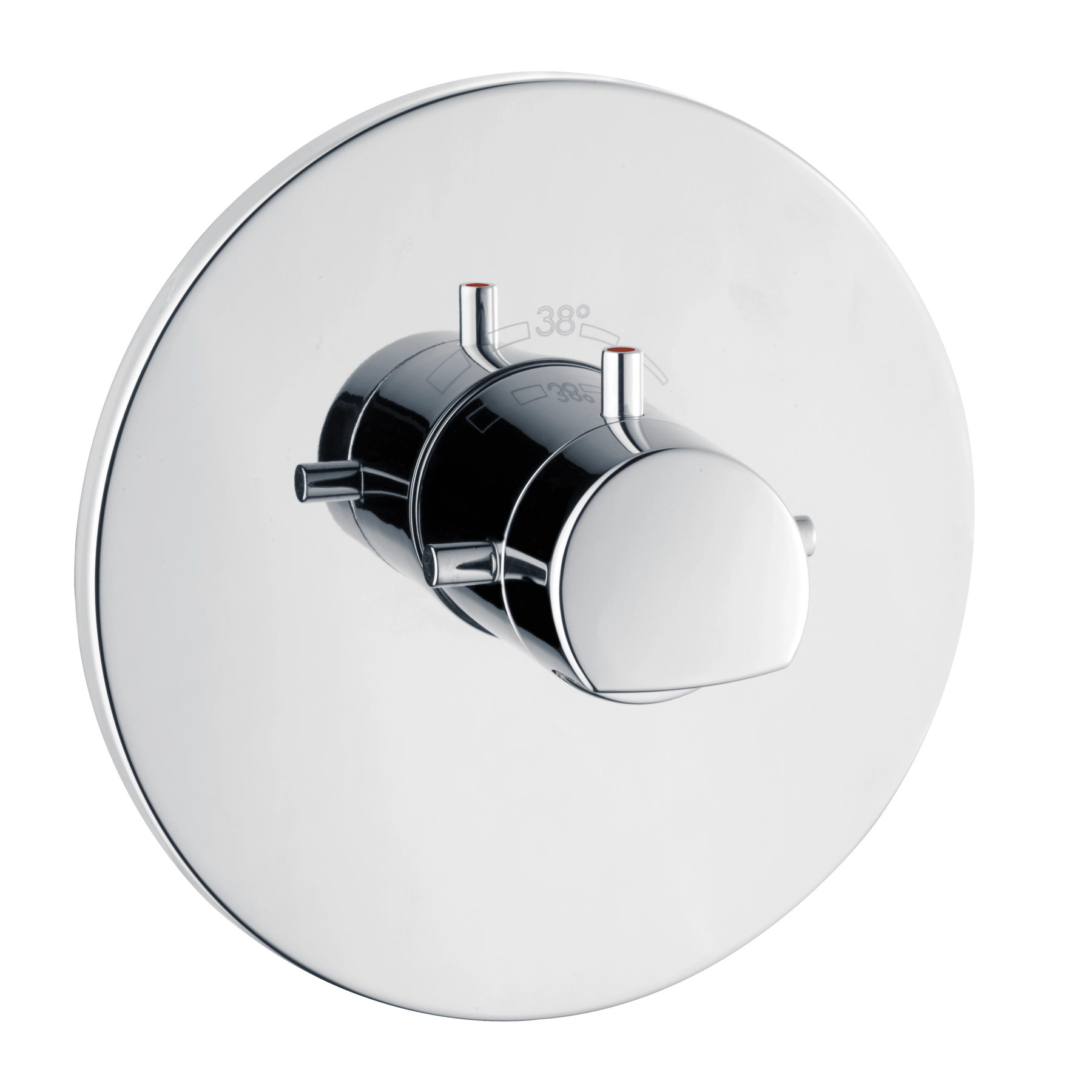

ascona_1 Fertigbauset Brausethermostat für Tec-box

€584.70

Diese Thermostatarmatur bietet ein Höchstmaß an Komfort. In einem zweigeteilten zylindrischen Element sind Mengenregler und Thermostatsteuerung untergebracht. Kleine ebenfalls zylinderförmige Indikatoren visualisieren die gewählte Einstellung und schaffen eine rutschsichere Bedienung auch mit nassen Händen. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Kreisrund geformt, bietet die Wandrosette einen klassischen Übergang zur Wand und harmonisiert sehr gut mit unterschiedlichsten Wandgestaltungen.

Artikelnummer: Z051691-00010 Kategorien: , , , , Schlagwörter: , , , ,

Artikelmerkmale

  • Z051691-00010
  • Heinrich Schulte
  • Fertigbauset Brausethermostat
  • ascona_1
  • chrom
  • Rosettenbreite 180 mm
  • koaxiales Thermoelement
  • Werkstoffe nach TrinkwV und UBA
  • Montage mit Tec-box
  • mit Montagetiefenausgleich
    Steuergehäuse +/- 18 Grad verstellbar
    eigensicher gegen Rückfließen
    mit Heißwassersperre bei 38 Grad
  • optionales Zubehör mit Rohrbelüfter

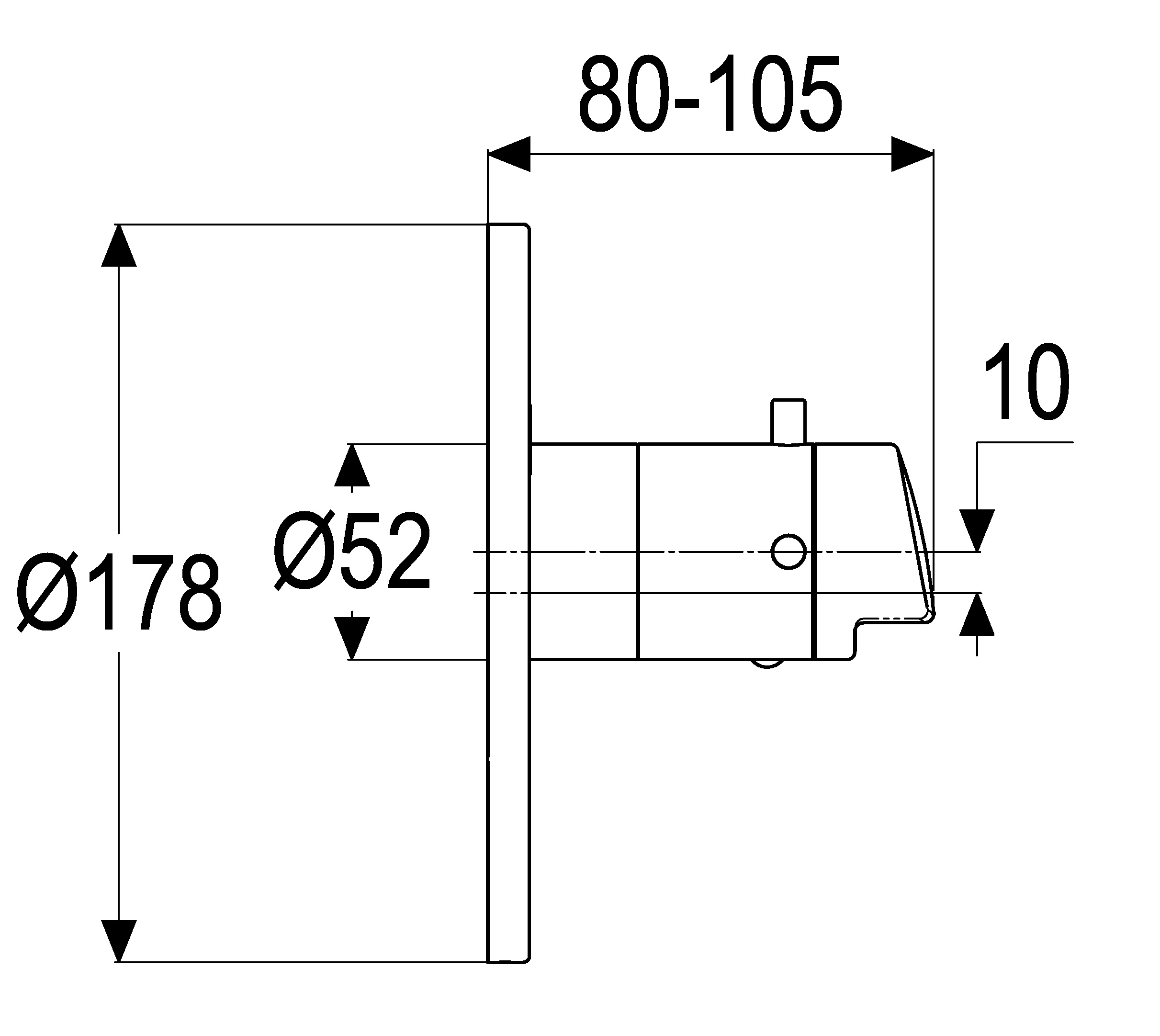

Maßzeichnung

Durchflussdiagramm

Downloads

PDF Montageanleitung

PDF Produktdatenblatt

Explosionszeichnung

Ersatzteile

Position Beschreibung Artikelnummer
01 SH BEDIENUNGSGRIFF UP THERMOSTAT Z069998-00010
04 SH SENKKOPFSCHRAUBE M5 x 40 Z000073-00000
07 SH VERSCHRAUBUNG F. SCHRAUBKAPPE Z009078-00000
08 SH KOAXIALE THERMOSTATKARTUSCHE Z009220-00000
15 SH RÜCKFLUSSVERHINDERER PATRONE Z028910-00000
20 SH ROHRBELÜFTER FÜR TEC-BOX Z028900-00000

Folgende Komponenten gehören zum Lieferumfang:
