Zusätzliche Informationen
| Niederdruck | 1 |
|---|---|
| Farbe | chrom |

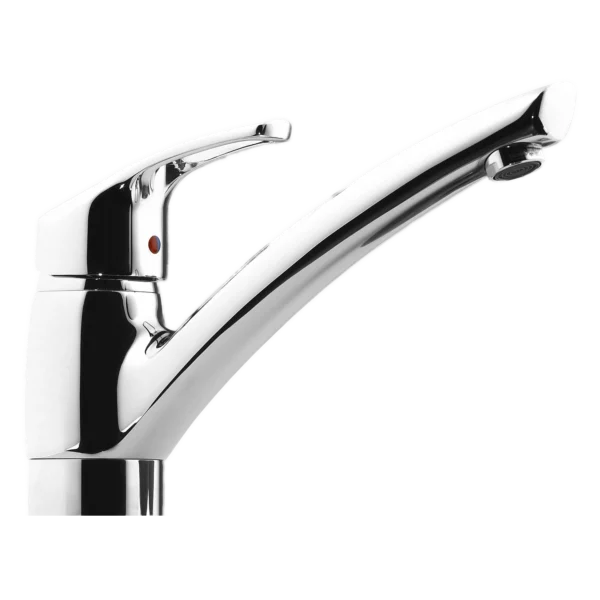

ascona_1 Küchenarmatur Niederdruck
€253.70
Harmonisch fügen sich Armaturenkörper und Auslauf zu einer schwungvollen Gestaltungseinheit zusammen. Schöner lässt sich die Dynamik fließenden Wassers nicht präsentieren. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Durch den weit nach oben gerichteten Hebel wird die Gestaltungsintension der Armatur exquisit vollendet und optimaler Zugriff ermöglicht. Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt. Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten.
Artikelmerkmale
- Z051832-00010
- Heinrich Schulte
- Küchenarmatur Niederdruck
- ascona_1
- chrom
- Ausladung 200 mm
- Höhe bis Strahlregler 135 mm
- Maximale Höhe 165 mm
- Kartusche 44 mm
mit Heißwasser- und Durchflussbegrenzer - Auslauf schwenkbar
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Niederdruck
- für Standmontage
- für drucklose Heißwasserbereiter
- mit Schnellbefestigung
mit Durchflussbegrenzer 5 l/min

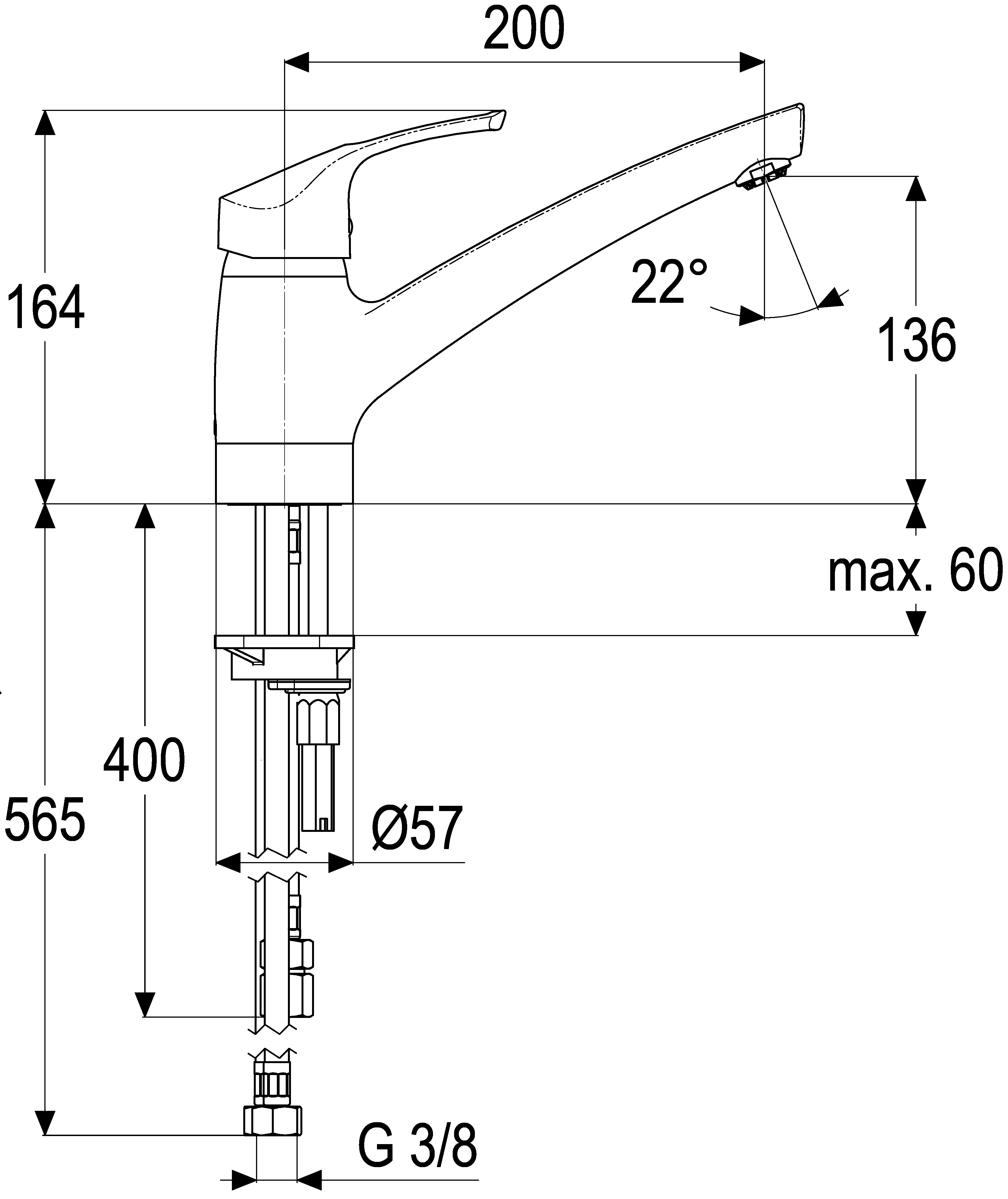

Maßzeichnung
Durchflussdiagramm

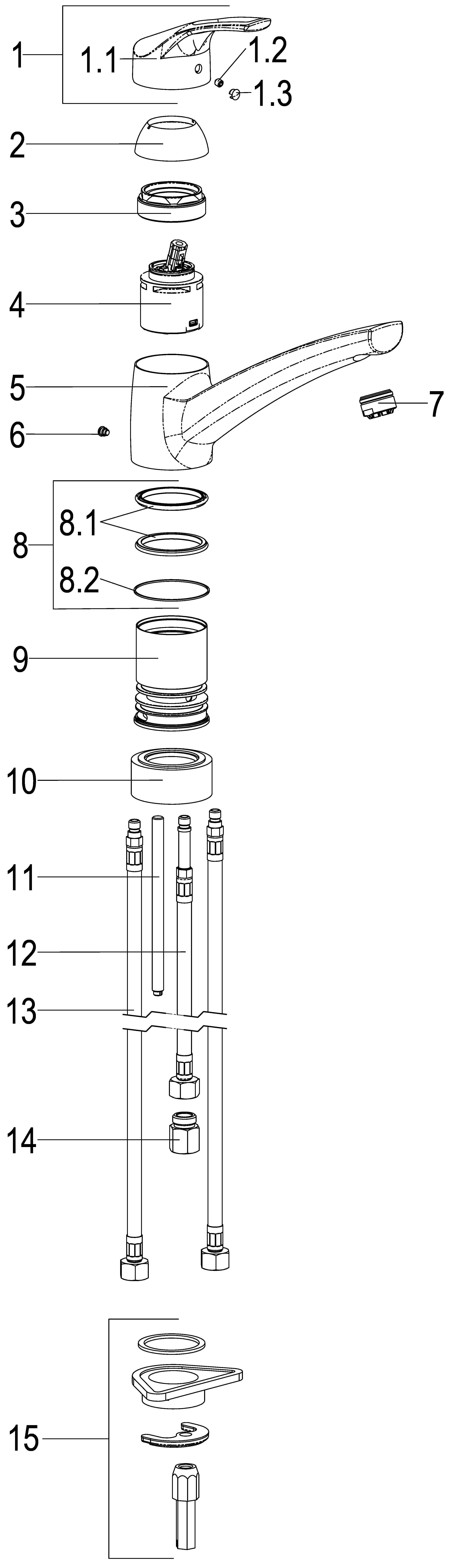

Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
| 01 | SH BEDIENHEBEL ASCONA_1 | Z051980-00010 |
| 02 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 03 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 04 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 06 | SH ANSCHLAGSCHRAUBE | Z000235-00000 |
| 07 | SH STRAHLREGLER ND | Z013924-00010 |
| 08 | SH DICHTUNGSSATZ F.44ER KARTUSCHE | Z001811-00000 |
| 10 | SH SOCKEL ZU 64802/803/832/834 | Z009105-00010 |
| 11 | SH GEWINDESTANGE M8 X 130 | Z009072-00000 |
| 12 | SH FLEXSCHLAUCH M8 X 1 – 3/8" | Z009099-00000 |
| 13 | SH FLEXSCHLAUCH M8 X 1 – 3/8" | Z009177-00000 |
| 14 | SH DURCHFLUSSBEGRENZER 3/8" | Z019389-00000 |
| 15 | SH SCHNELLVERSCHRAUBUNG KOMPLETT | Z009295-00000 |
