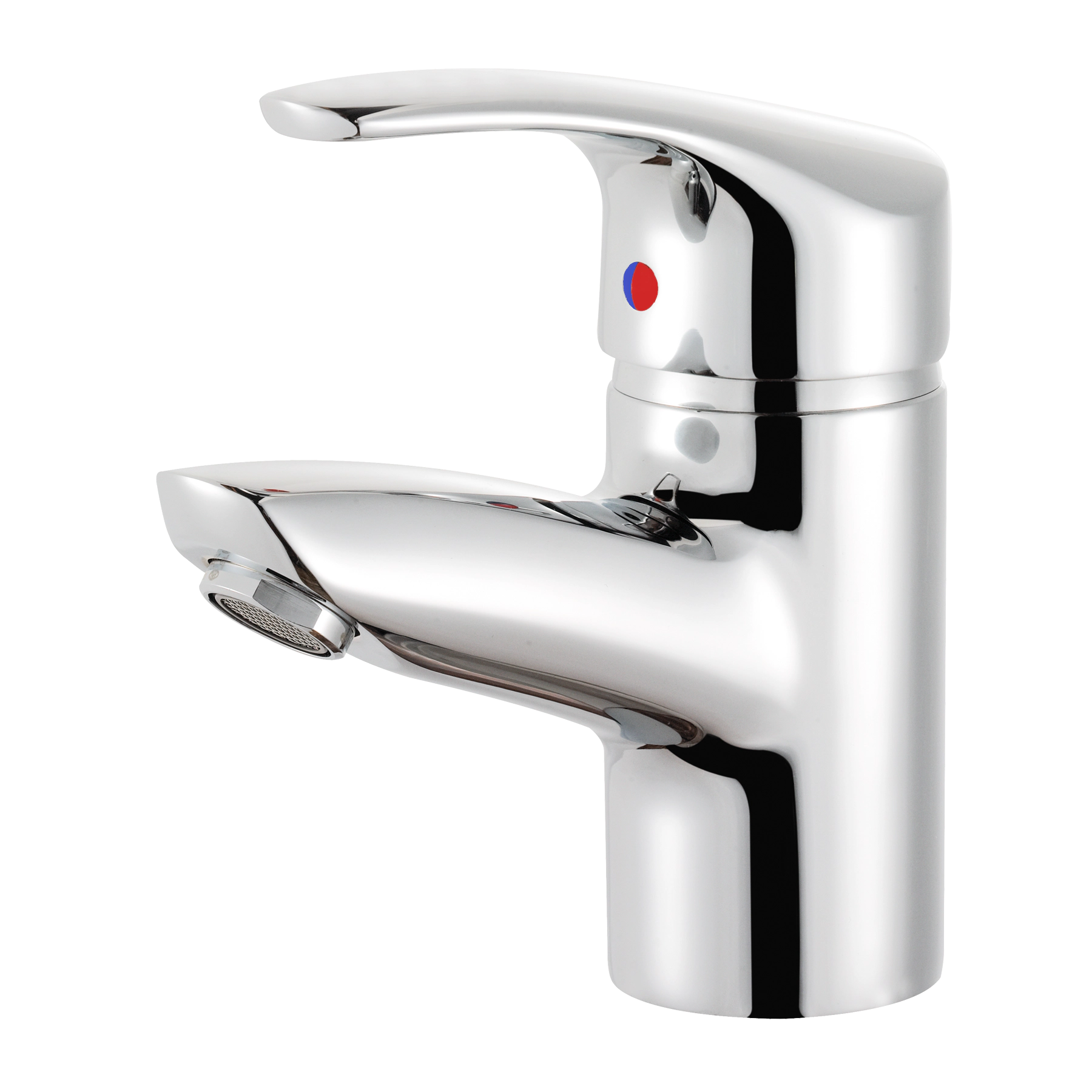

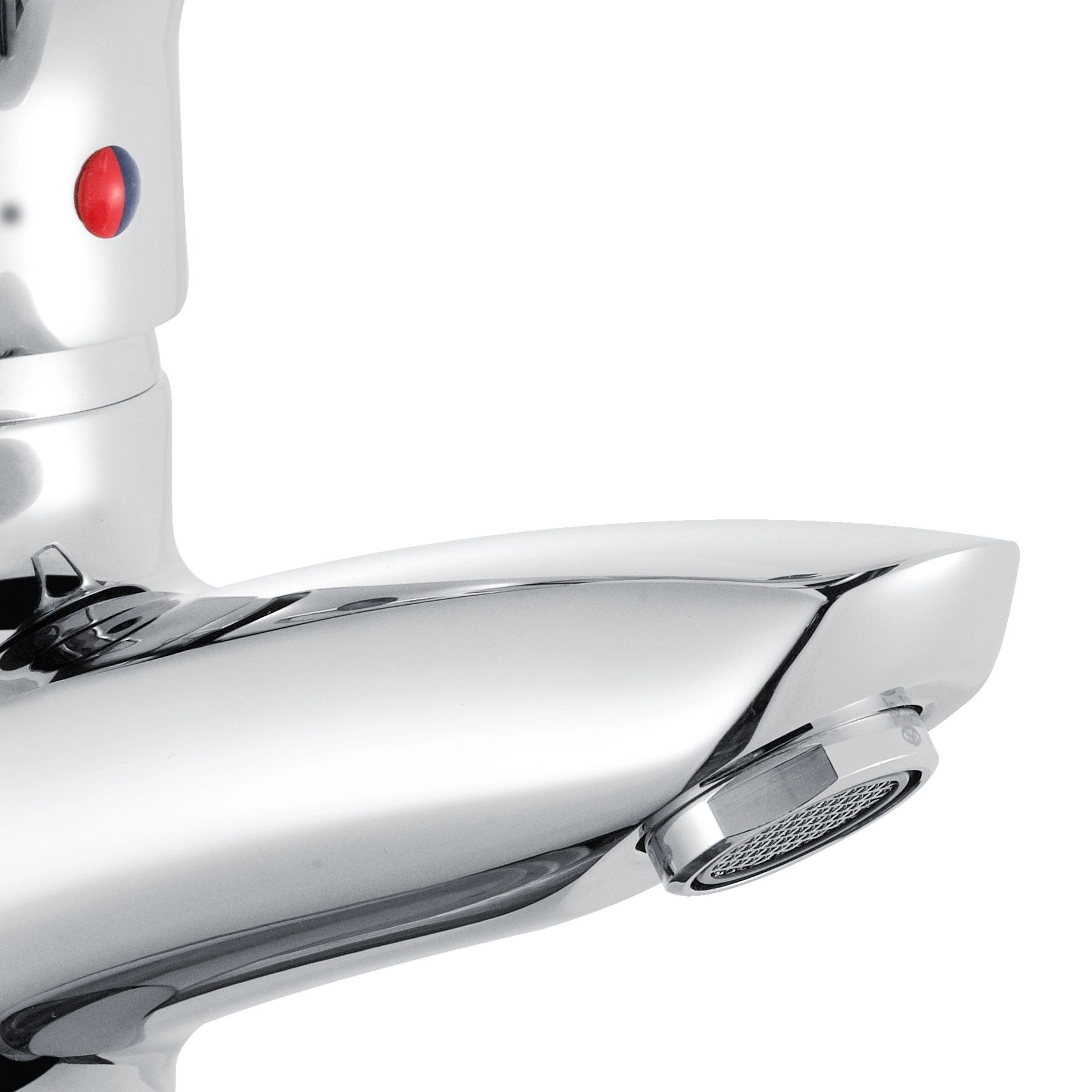

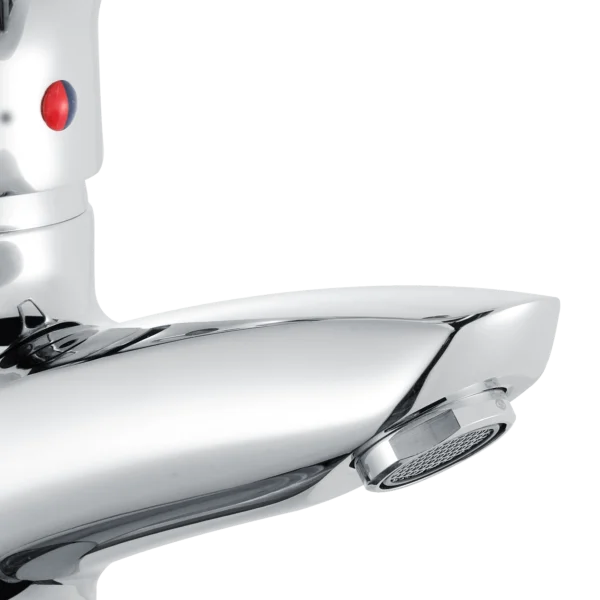

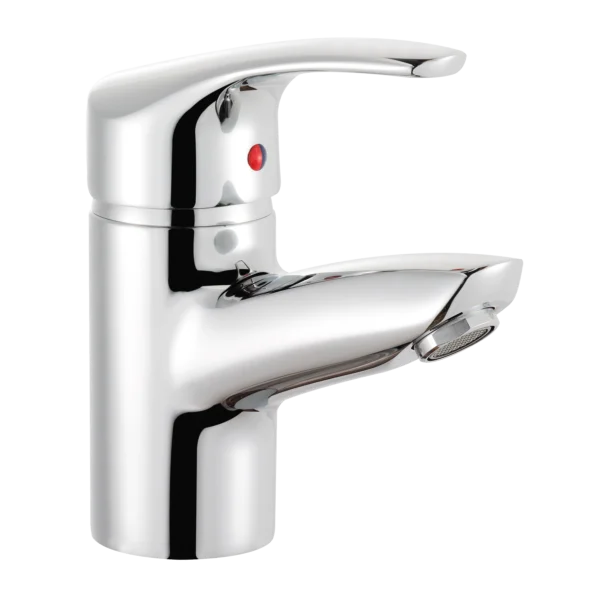

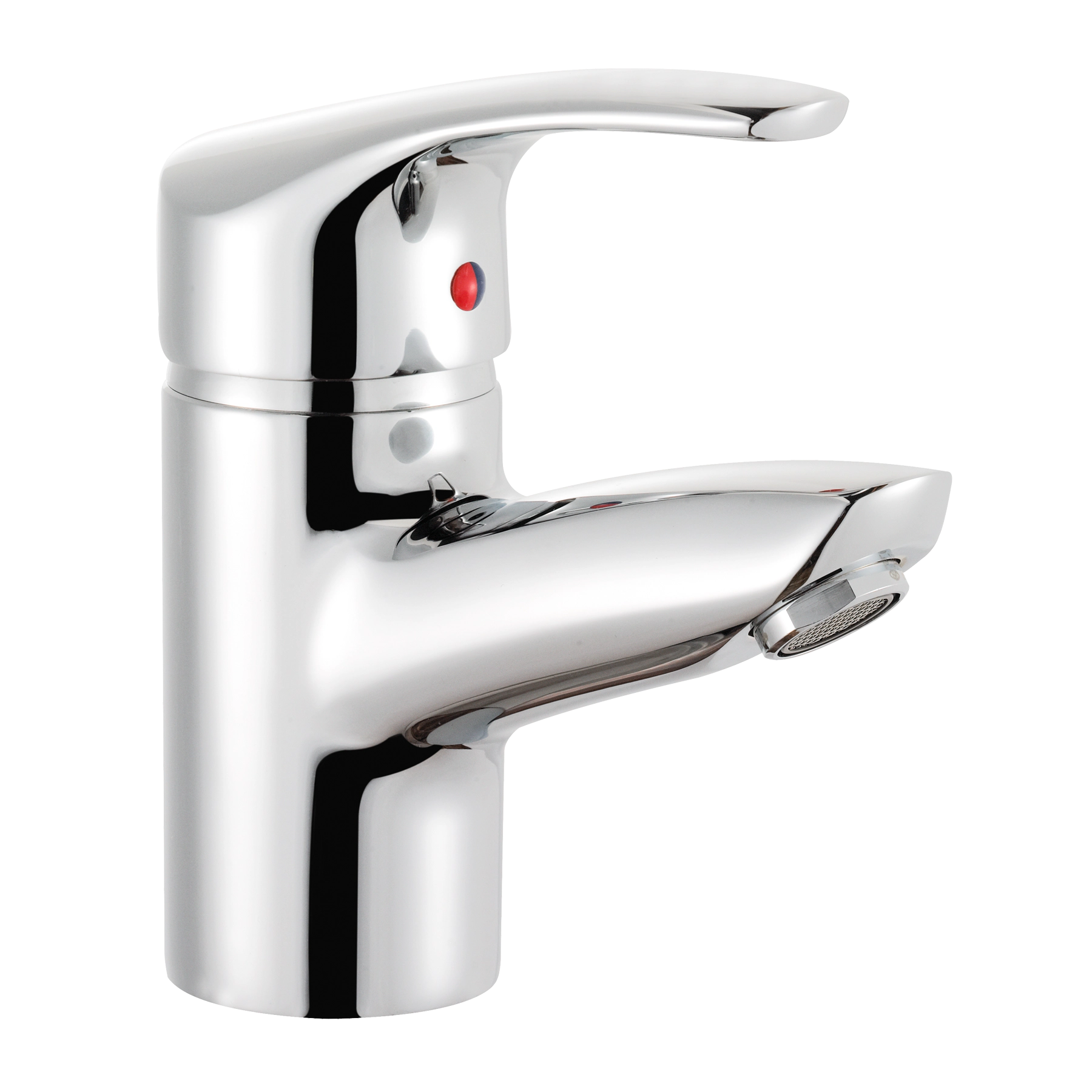

ascona_1 Waschtischarmatur Niederdruck mit Ablaufgarnitur
€155.30
Artikelmerkmale
- Z051065-50010
- Heinrich Schulte
- Waschtischarmatur Niederdruck
- ascona_1
- chrom
- Ausladung 105 mm
- Höhe bis Strahlregler 60 mm
- Maximale Höhe 140 mm
- Kartusche 44 mm
mit Heißwasser- und Durchflussbegrenzer - Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Niederdruck
- für Standmontage
- für drucklose Heißwasserbereiter
- mit Ablaufgarnitur 1 1/4"
mit Befestigungssatz
mit Durchflussbegrenzer 5 l/min

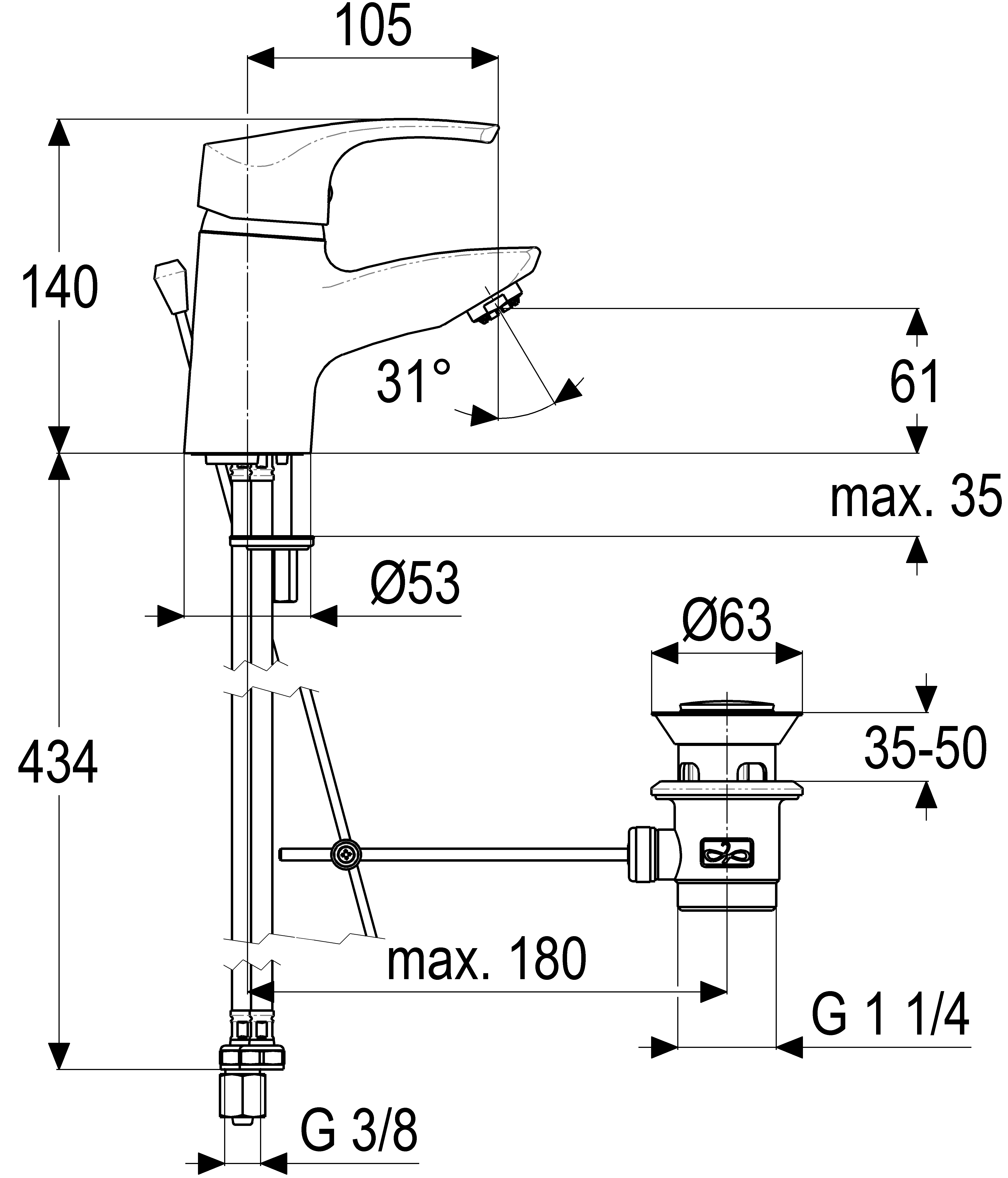

Maßzeichnung
Durchflussdiagramm

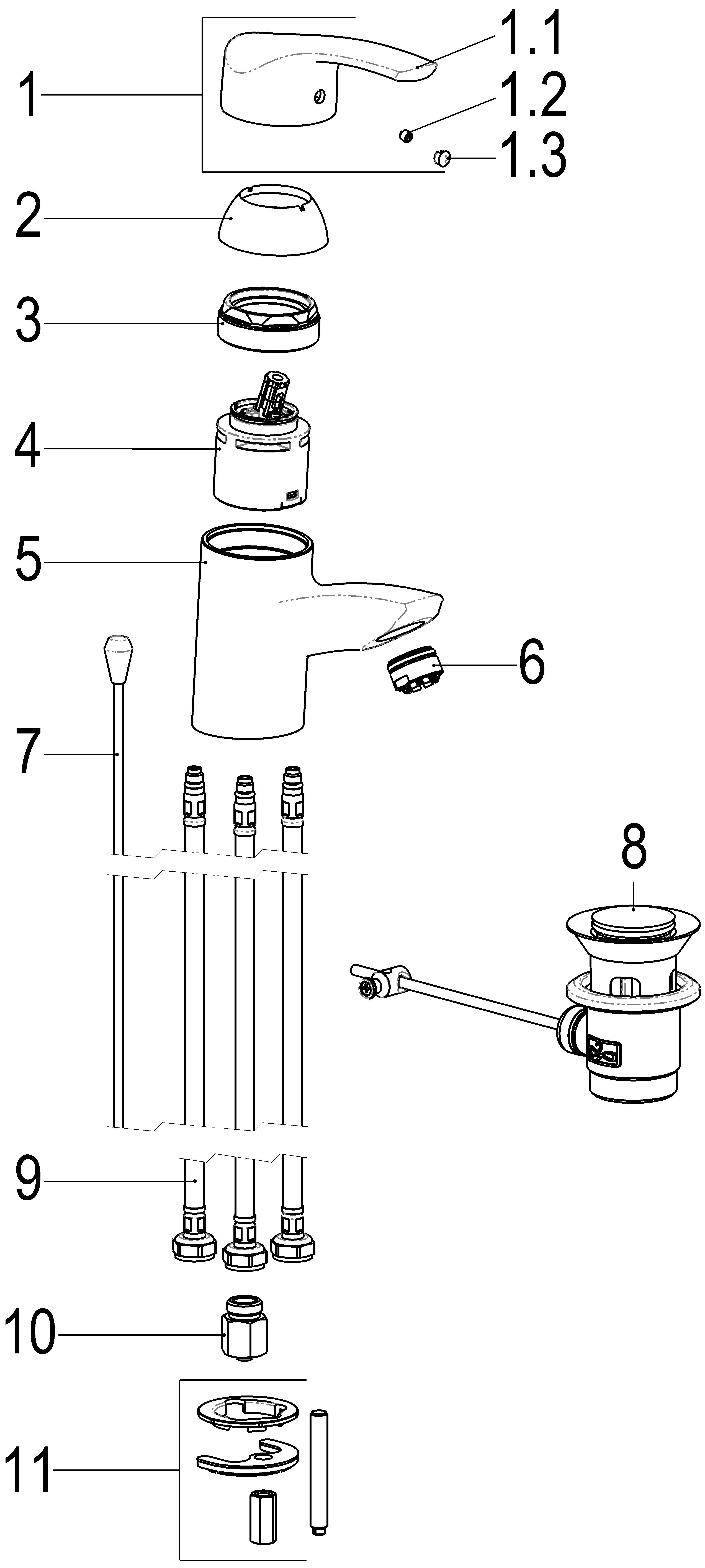

Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
| 01 | SH BEDIENHEBEL ASCONA_1 | Z051970-00010 |
| 02 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 03 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 04 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 06 | SH STRAHLREGLER ND | Z013924-00010 |
| 07 | SH FLEXSCHLAUCH M8 X 1 – 3/8" | Z009099-00000 |
| 08 | SH FLEXSCHLAUCH M8 X 1 – 3/8" | Z009075-00000 |
| 09 | SH DURCHFLUSSBEGRENZER 3/8" | Z019389-00000 |
| 10 | BEFESTIGUNGSSATZ M8 X 57MM | Z000616-00000 |
| 11 | SH ABLAUFGARNITUR KOMPLETT | Z001128-00010 |
| 12 | SH ZUGSTANGE MIT KNOPF | Z009184-00010 |
