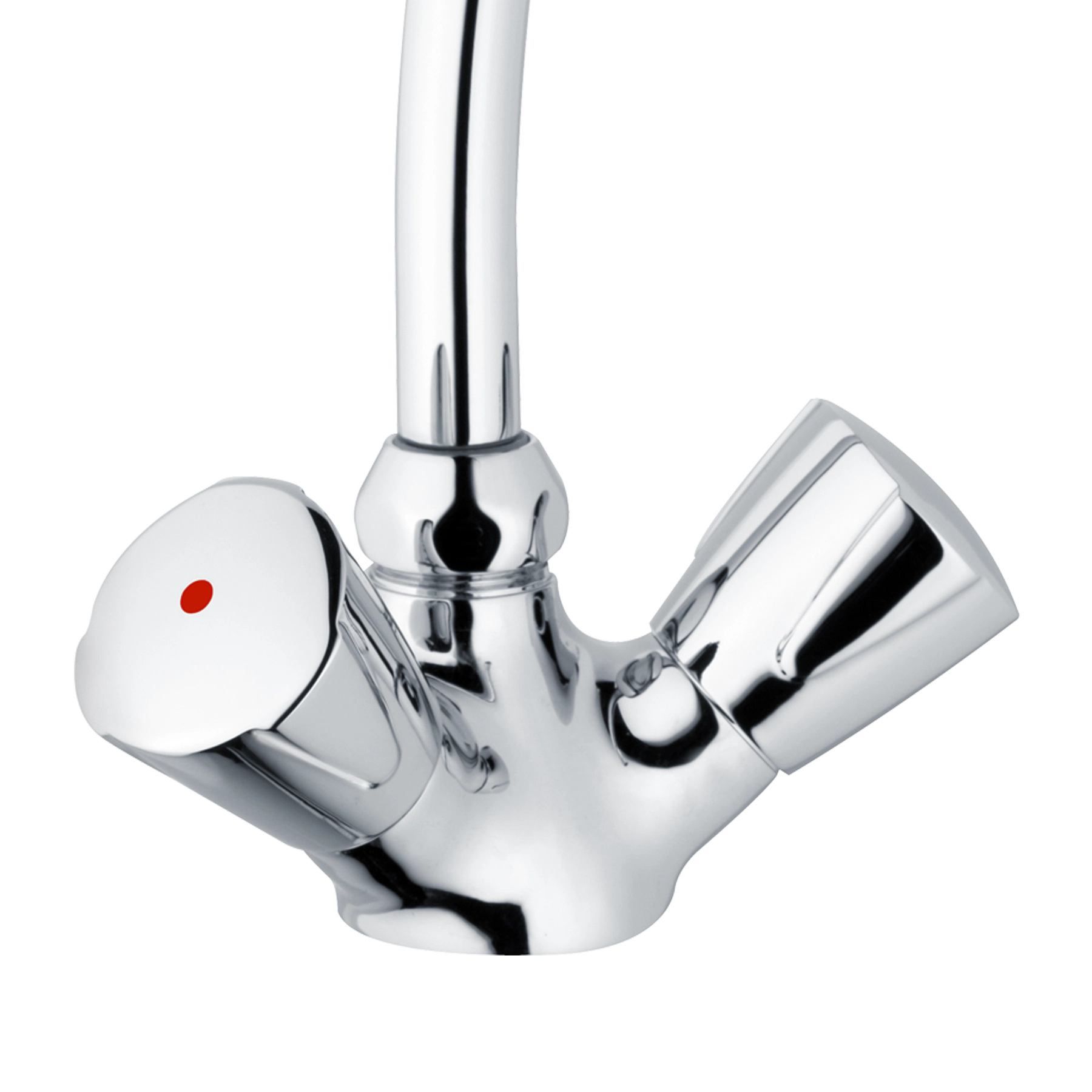

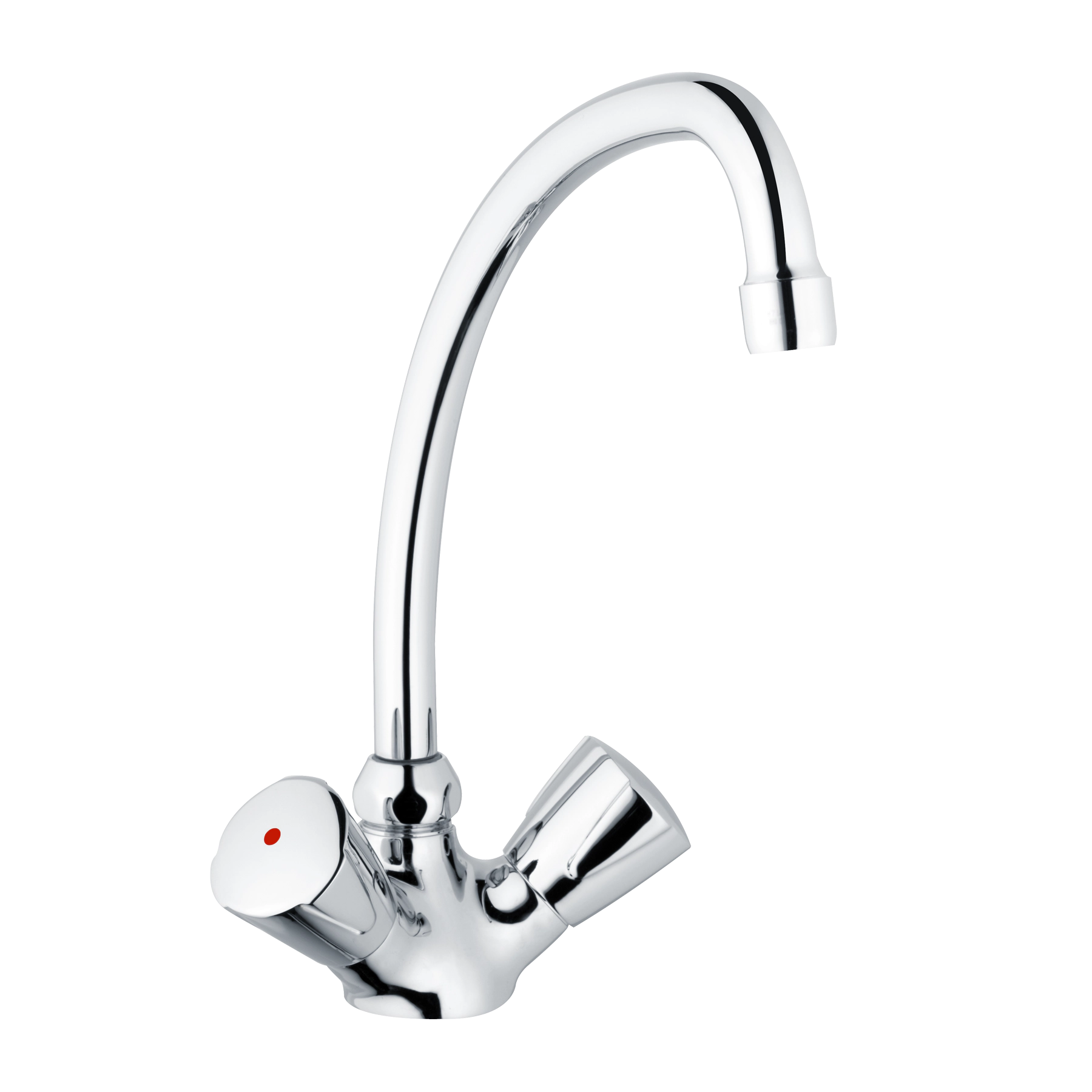

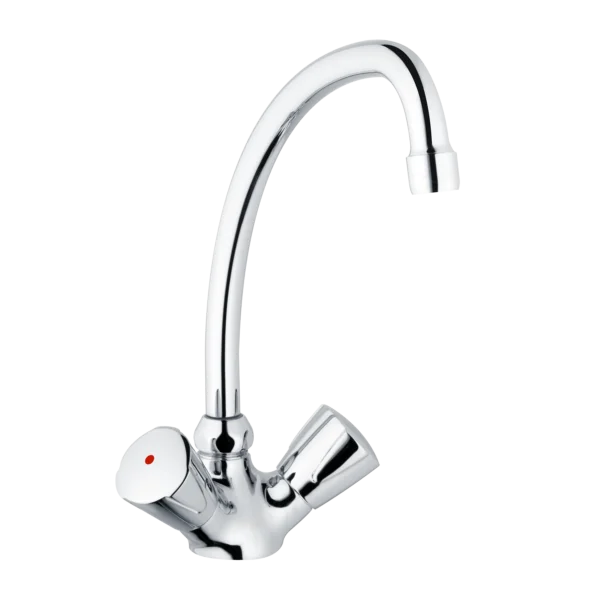

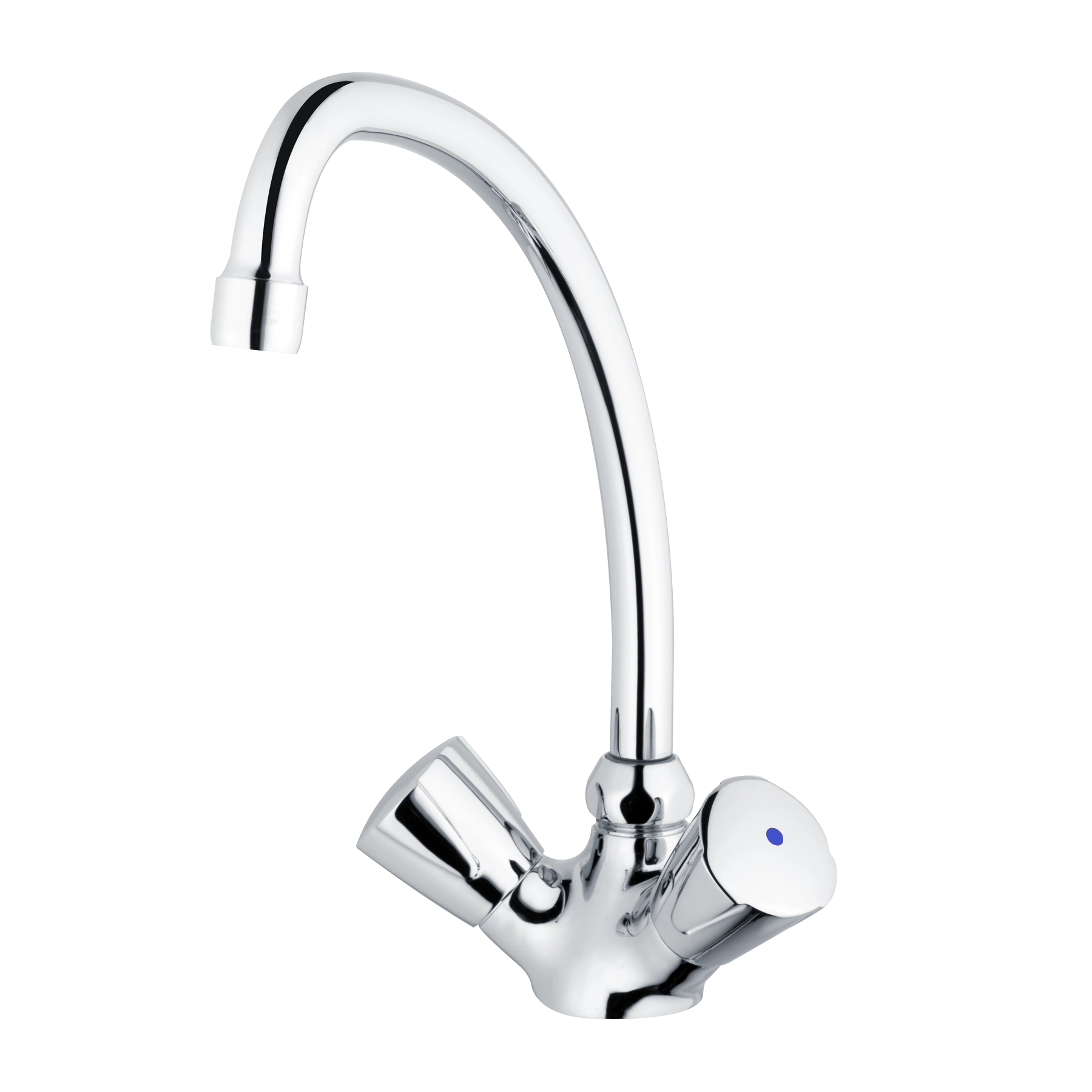

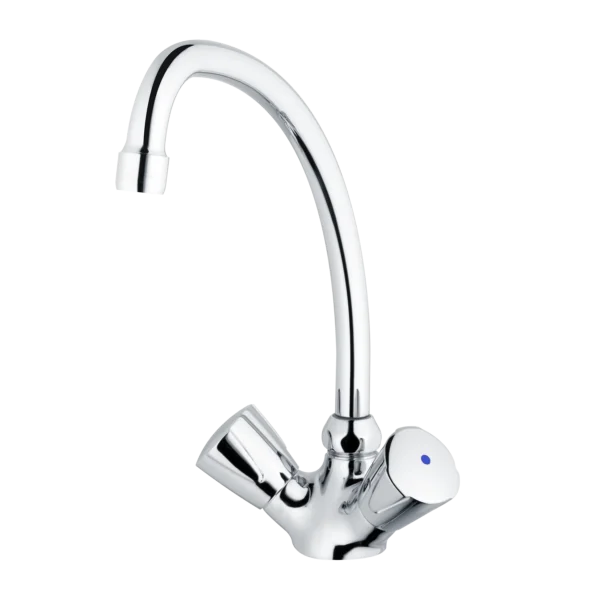

classic-line_2 Zweigriff Küchenarmatur Niederdruck mit glattem Körper

€79.10

Detailverliebte Gestaltung und handwerkliche Meisterschaft virtuos kombiniert, bilden die Basis für diese außergewöhnliche Armatur. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Die Griffvariante “Classic” vereint in ihrer nach oben aufschwingenden Form haptisch und ästhetisch ausgewogen rutschhemmende Details zur sicheren Bedienung. Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt. Der schwenkbare Rohrauslauf ist imposant geformt und ermöglicht eine komfortable Wasserentnahme.

Artikelnummer: Z031917-05010-G Kategorien: , , , Schlagwörter: , , ,

Artikelmerkmale

  • Z031915-05010
  • Heinrich Schulte
  • Zweigriff Küchenarmatur Niederdruck
  • classic-line_2
  • Griff Classic
  • chrom
  • Ausladung 200 mm
  • Höhe bis Strahlregler 195 mm
  • Maximale Höhe 250 mm
  • Oberteil 1/2"

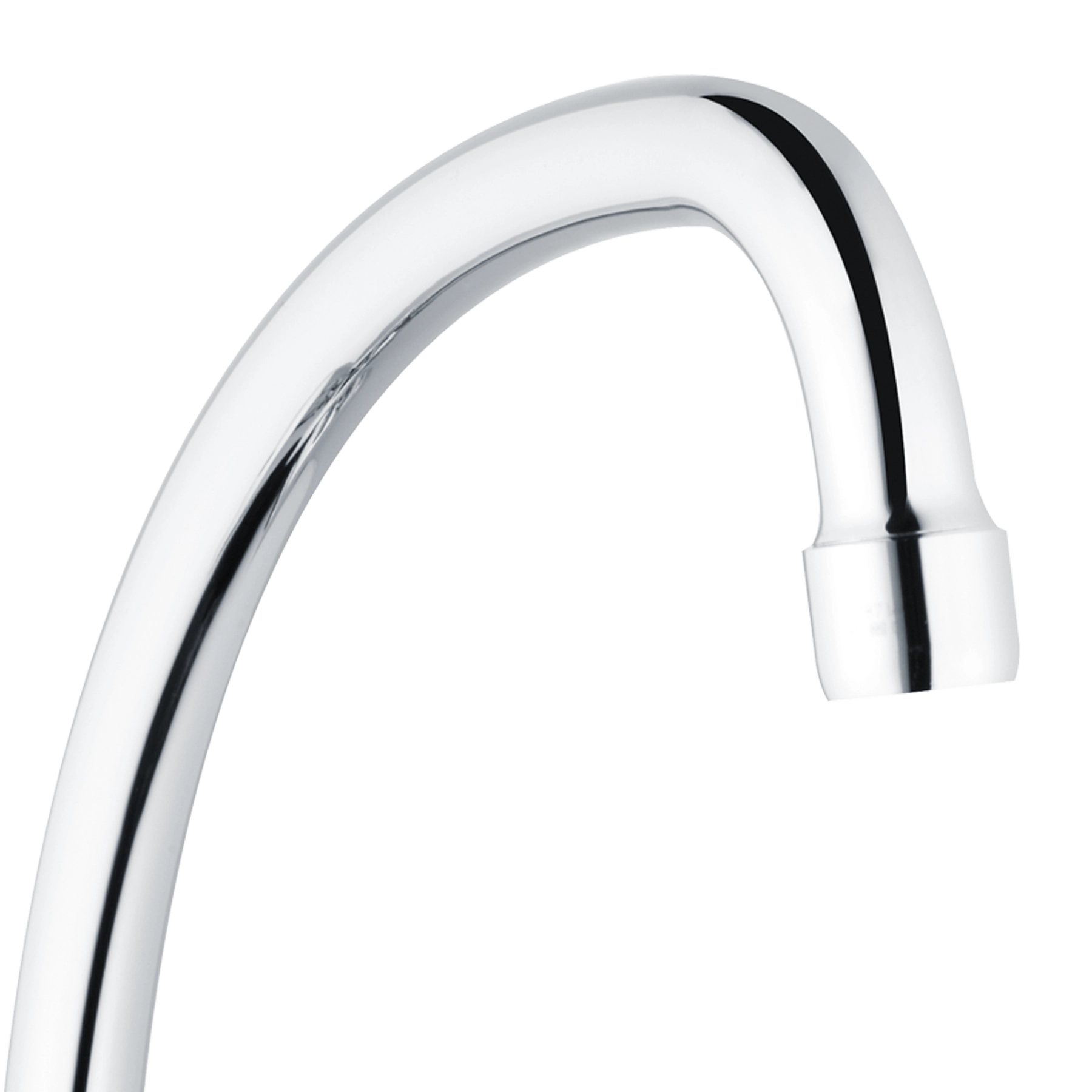

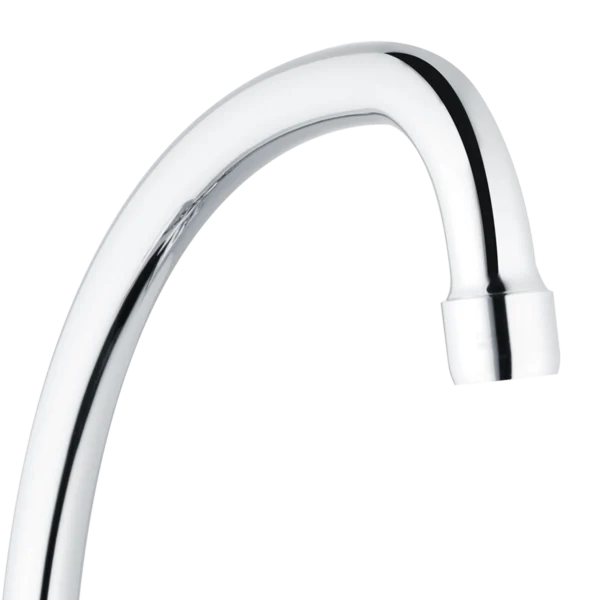

  • Auslauf schwenkbar
    HU-Rohrauslauf
  • Werkstoffe nach TrinkwV und UBA
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Niederdruck
  • für Standmontage
  • für drucklose Heißwasserbereiter
  • mit Befestigungssatz
    mit Durchflussbegrenzer 5 l/min
    mit glattem Körper

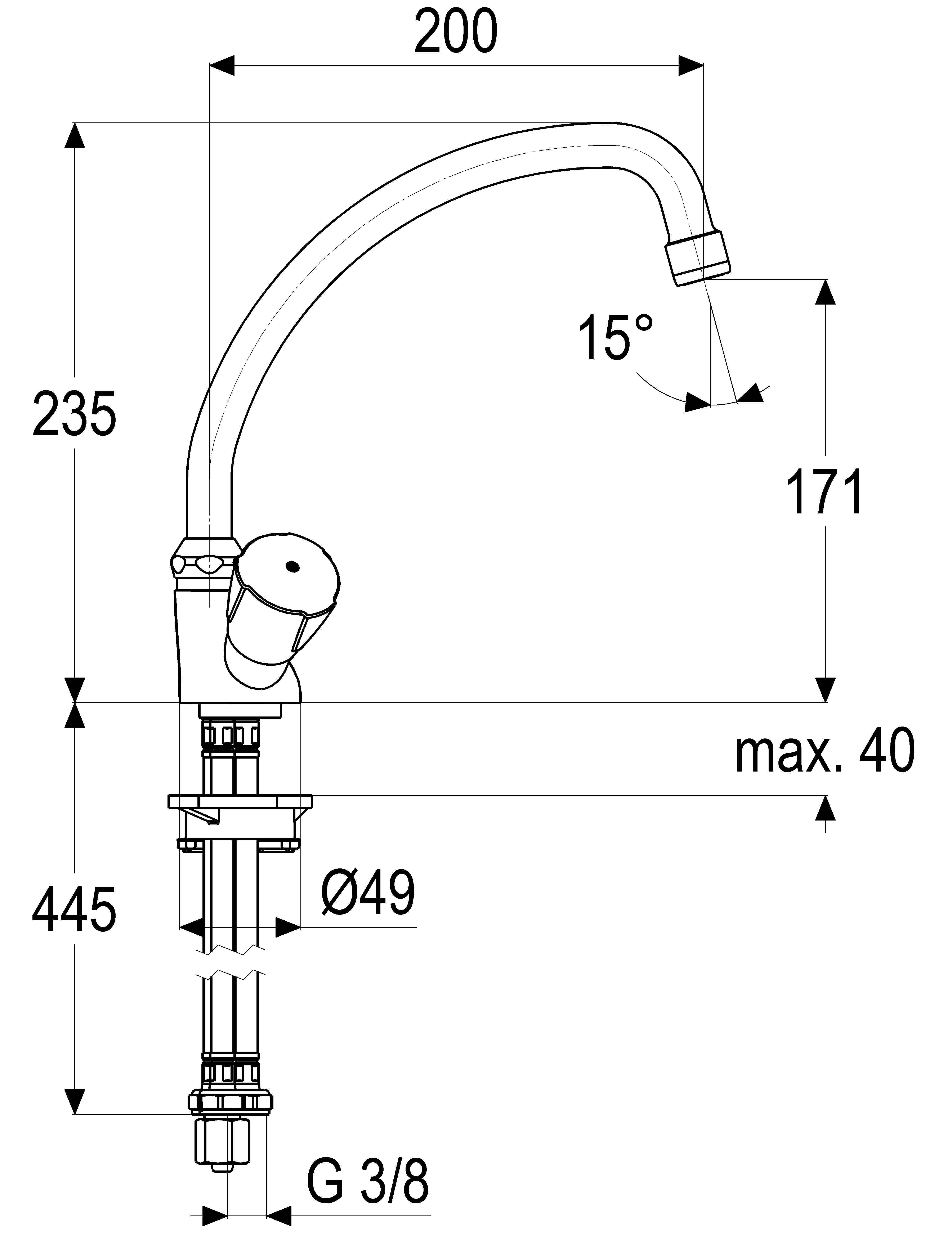

Maßzeichnung

Durchflussdiagramm

Downloads

PDF Montageanleitung

PDF Produktdatenblatt

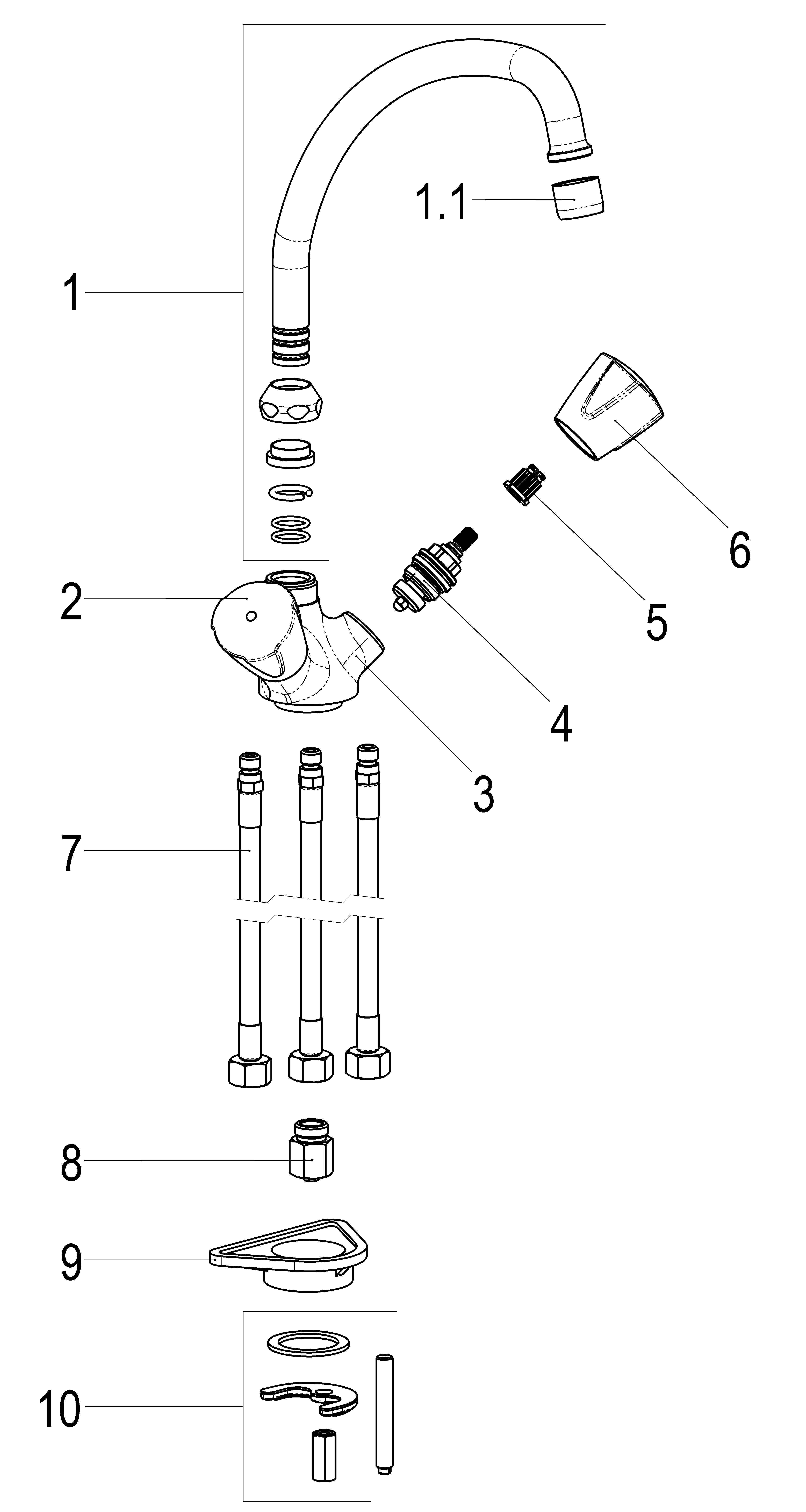

Explosionszeichnung

Ersatzteile

Position Beschreibung Artikelnummer
01 SH UNIVERSAL HU-AUSLAUF ND Z014406-00010
02 GRIFF CLASSIC_LINE_2 Z005992-31010
04 SH OBERTEIL 1/2" Z000014-00000
05 SH RASTBUCHSE FÜR GRIFFE Z000413-00000
06 GRIFF CLASSIC_LINE_2 Z005991-31010
07 SH FLEXSCHLAUCH M8 X 1 – 3/8" Z009075-00000
08 SH DURCHFLUSSBEGRENZER 3/8" Z019389-00000
09 SH VERSTÄRKUNGSSCHEIBE Z000431-00000
10 SH BEFESTIGUNGSSATZ M8 x 57MM Z000606-00000
