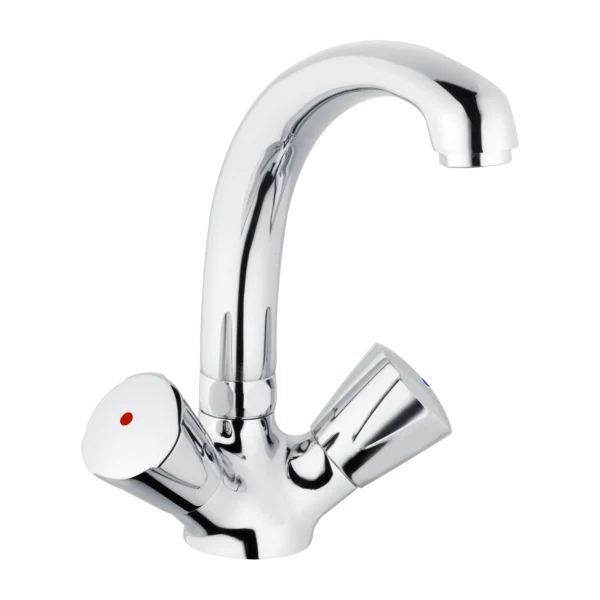

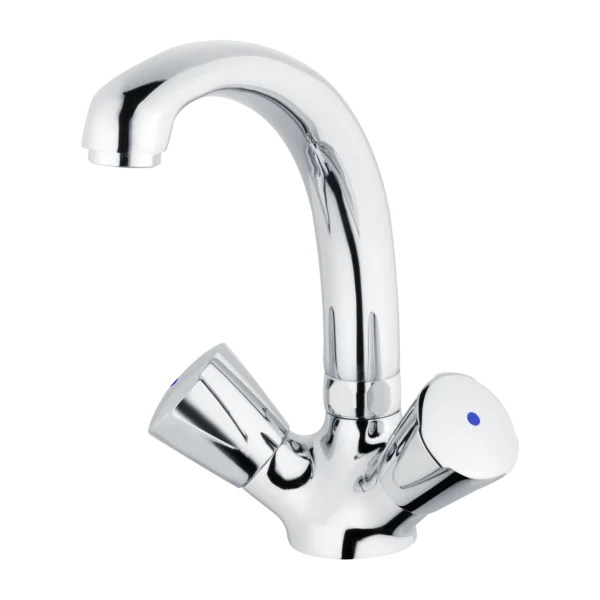

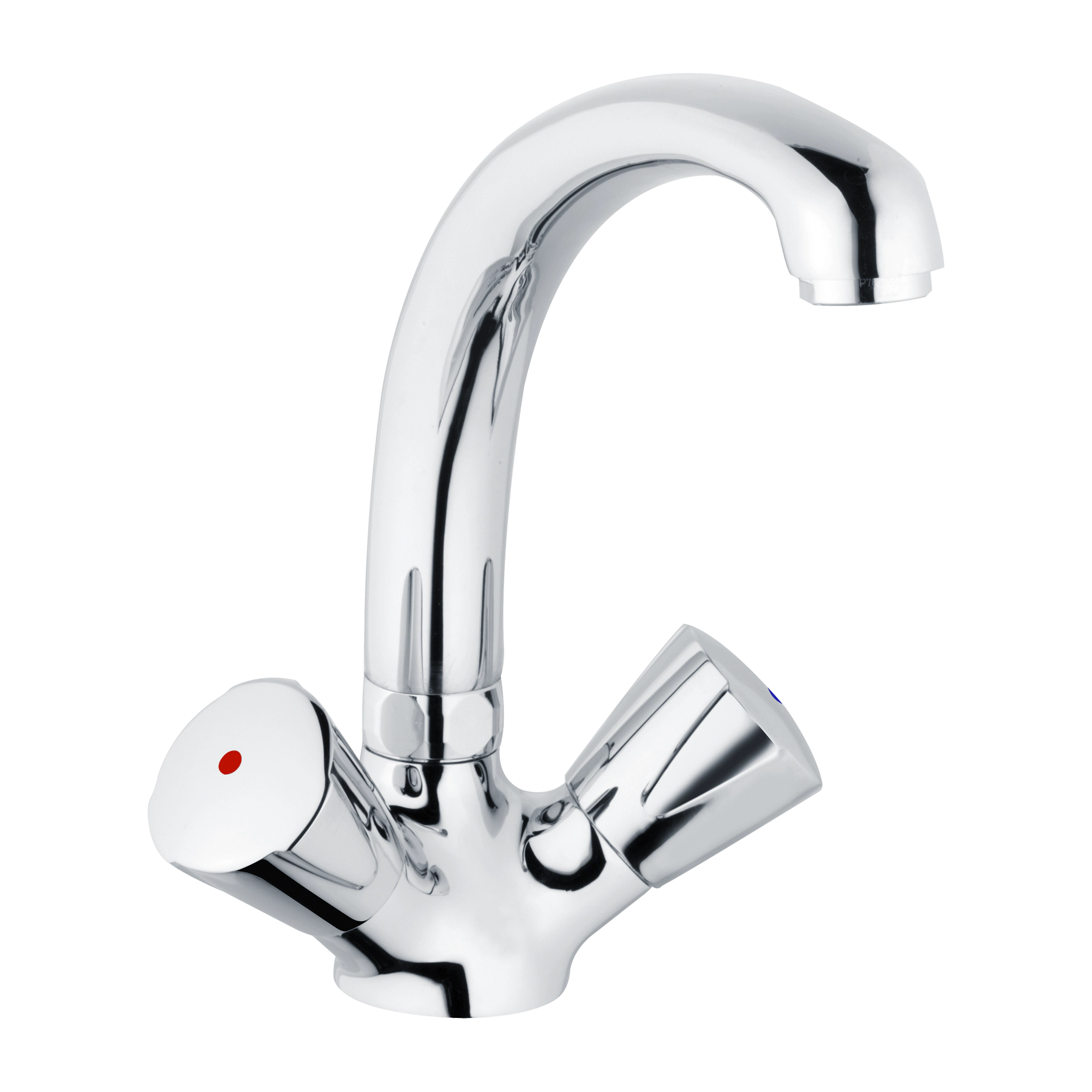

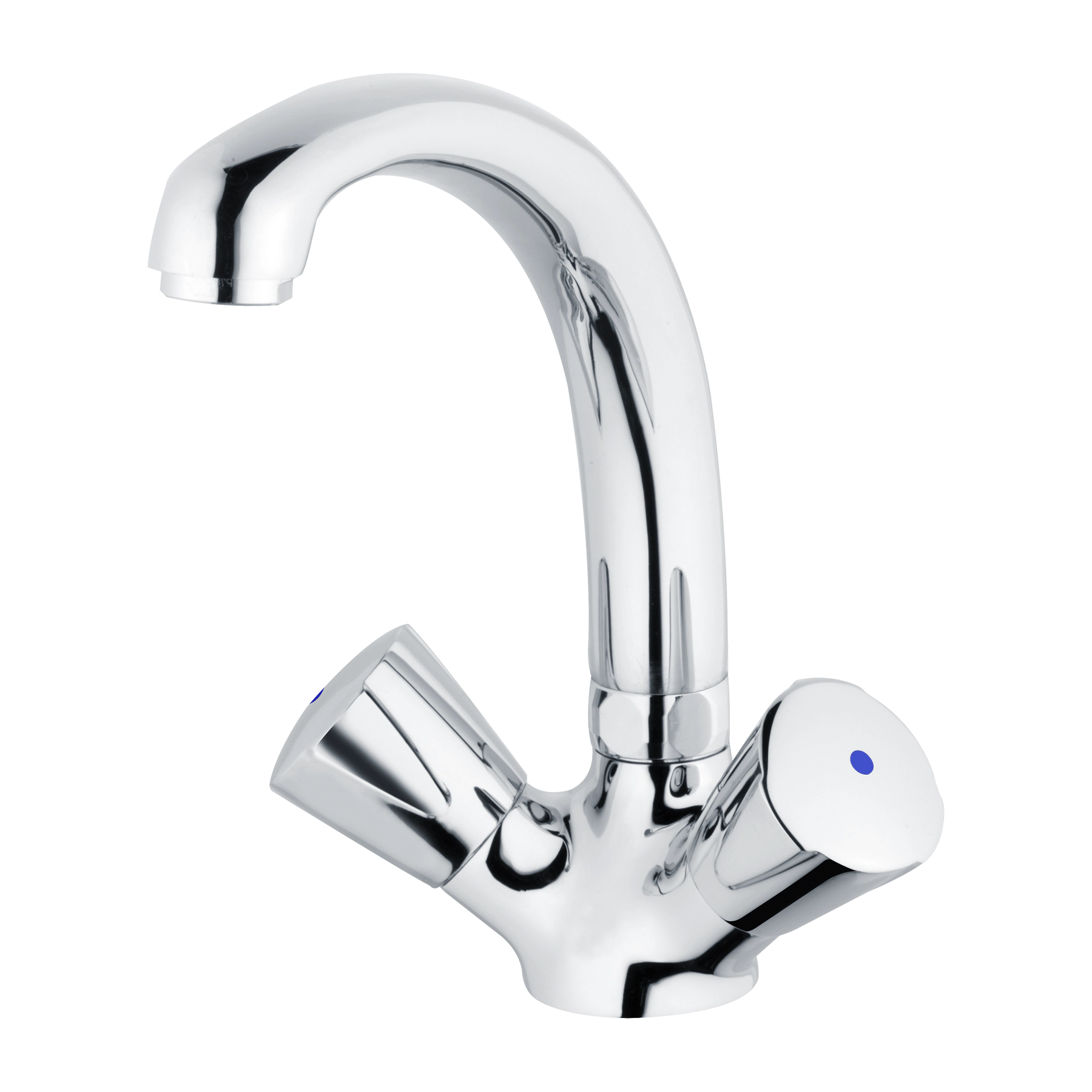

classic-line_2 Zweigriff Waschtischarmatur Niederdruck mit Ablaufgarnitur

177.50205.80

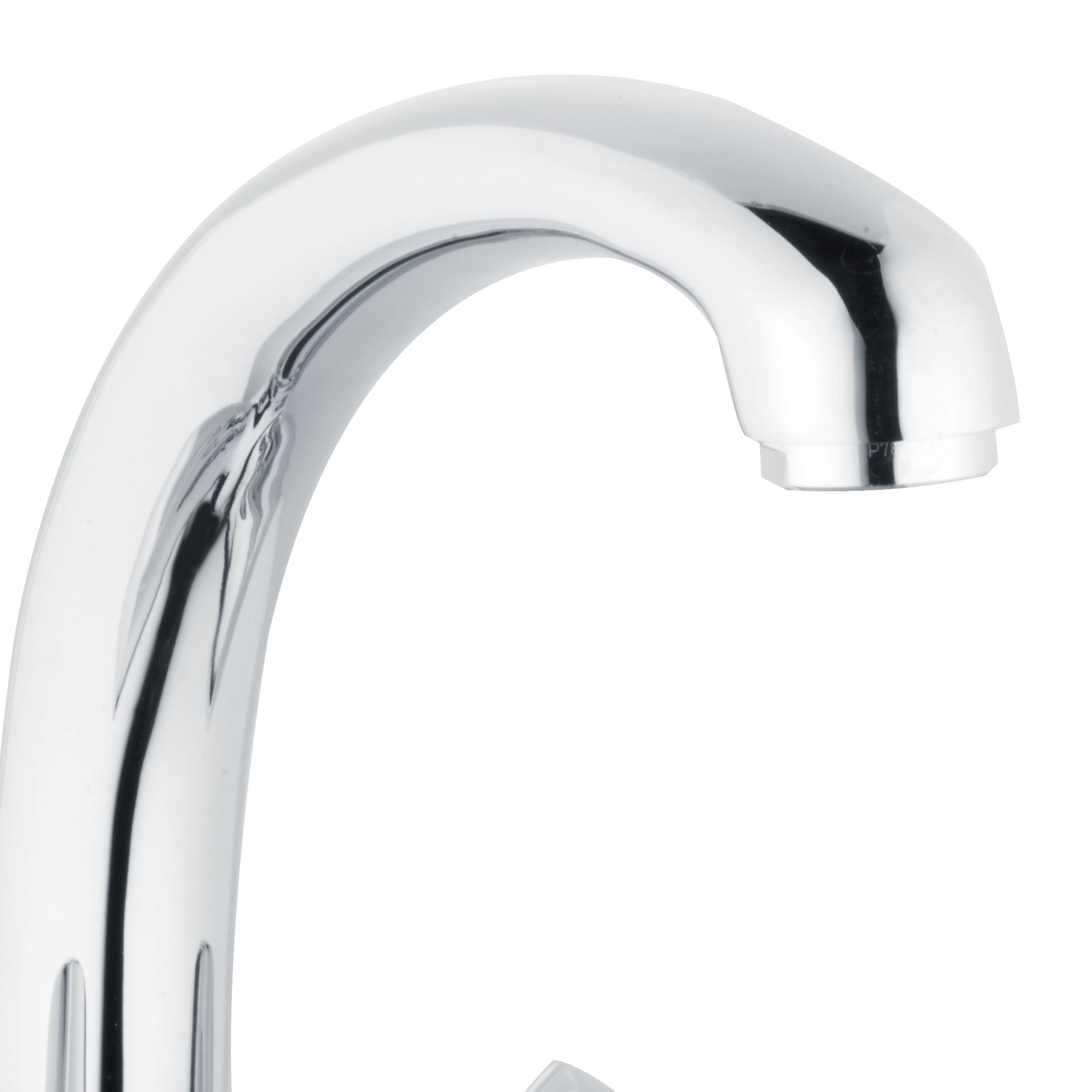

Detailverliebte Gestaltung und handwerkliche Meisterschaft virtuos kombiniert, bilden die Basis für diese außergewöhnliche Armatur. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Die Griffvariante “Classic” vereint in ihrer nach oben aufschwingenden Form haptisch und ästhetisch ausgewogen rutschhemmende Details zur sicheren Bedienung. Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist. Der schwenkbare Gussauslauf ist imposant geformt und ermöglicht eine komfortable Wasserentnahme.

Artikelmerkmale


  • Z021937-05010
  • Heinrich Schulte
  • Zweigriff Waschtischarmatur Niederdruck
  • classic-line_2

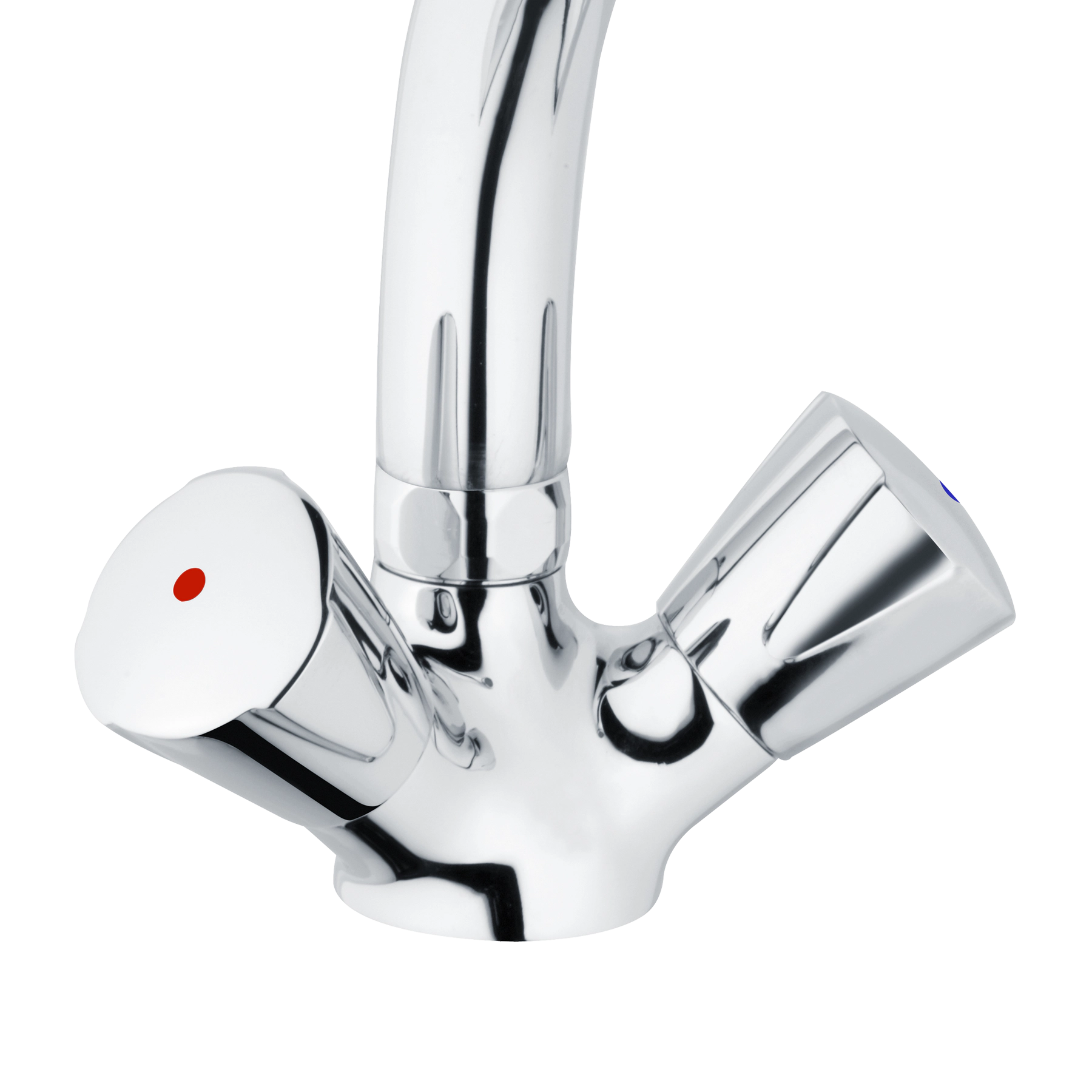

  • Griff Classic
  • chrom
  • Ausladung 180 mm
  • Höhe bis Strahlregler 180 mm
  • Maximale Höhe 210 mm
  • Oberteil 1/2"
  • Auslauf schwenkbar
    Gussauslauf
  • Werkstoffe nach TrinkwV und UBA
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Niederdruck
  • für Standmontage
  • für drucklose Heißwasserbereiter
  • mit Ablaufgarnitur 1 1/4"
    mit Befestigungssatz
    mit Durchflussbegrenzer 5 l/min

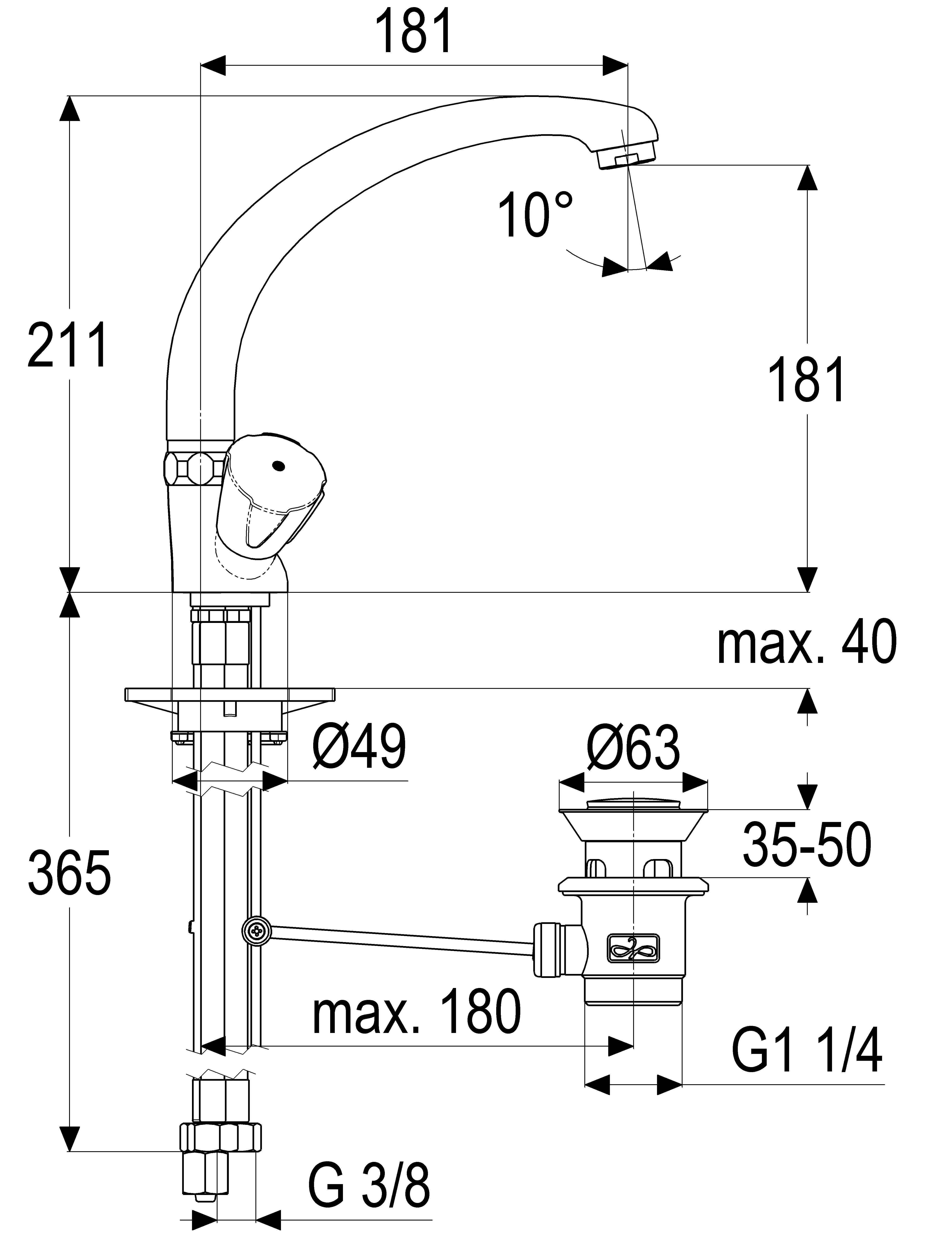

Maßzeichnung

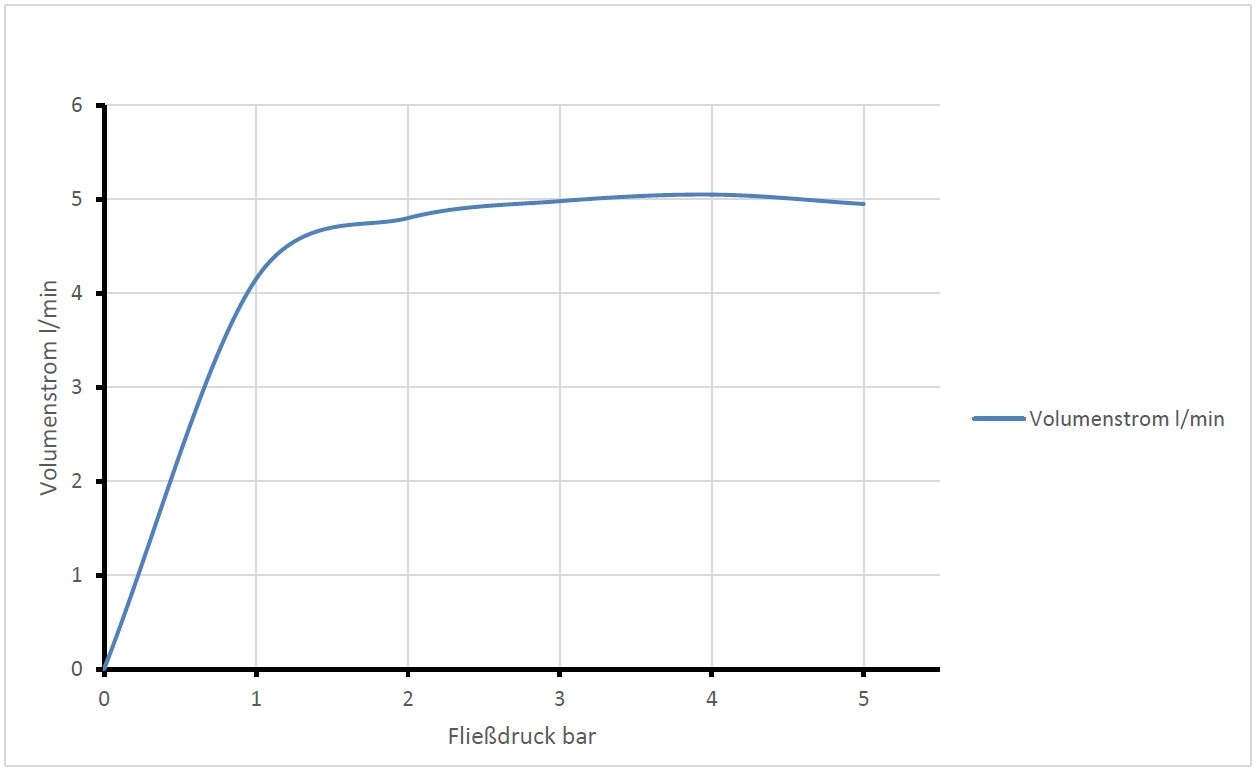

Durchflussdiagramm

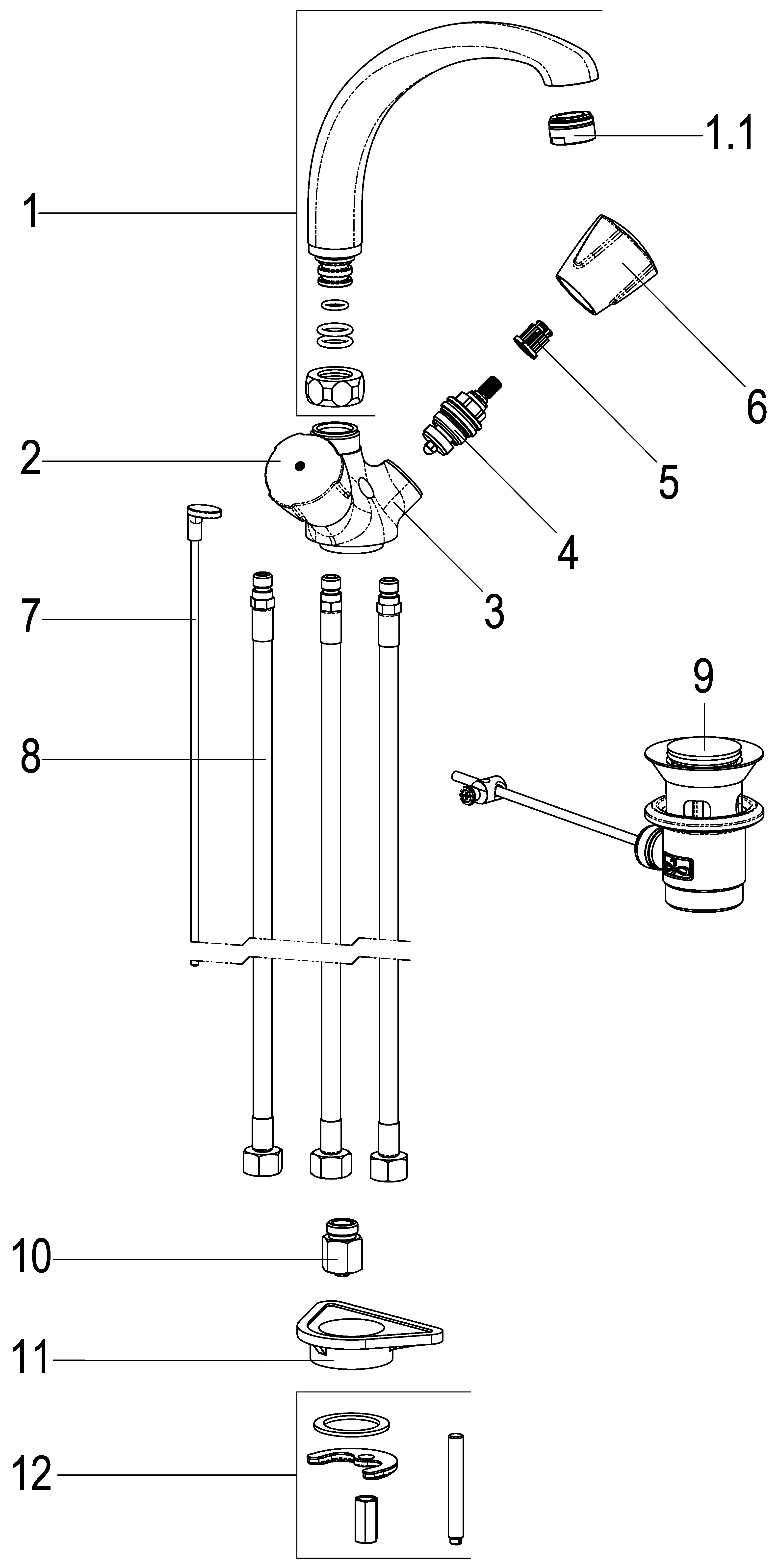

Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH UNIVERSAL GUSSAUSLAUF ND Z014409-00010
02 GRIFF CLASSIC_LINE_2 Z005992-31010
04 SH OBERTEIL 1/2" Z000014-00000
05 SH RASTBUCHSE FÜR GRIFFE Z000413-00000
06 GRIFF CLASSIC_LINE_2 Z005991-31010
07 SH ZUGSTANGE MIT HAKEN Z009185-00010
08 SH FLEXSCHLAUCH M8 X 1 – 3/8" Z009075-00000
09 SH ABLAUFGARNITUR FÜR ZA Z001127-00010
10 SH DURCHFLUSSBEGRENZER 3/8" Z019389-00000
12 SH BEFESTIGUNGSSATZ M8 x 57MM Z000606-00000
