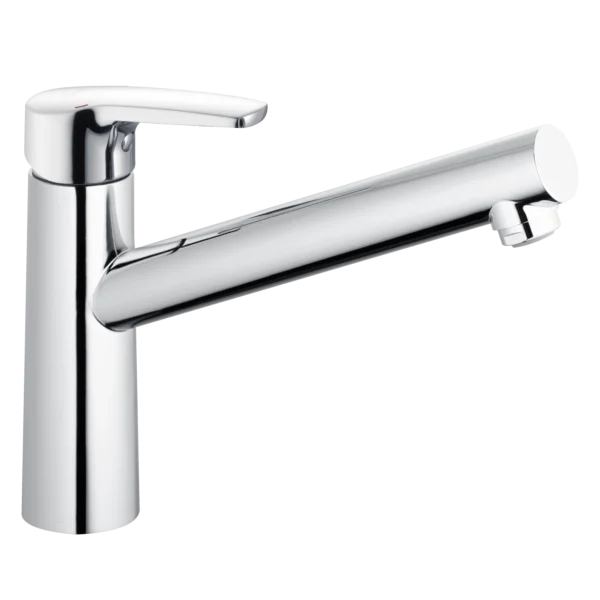

alpha_350 Küchenarmatur 210

€257.40

Artikelnummer: Z065902-56010 Kategorien: , , , Schlagwörter: , , ,

Artikelmerkmale

  • Z065902-56010
  • Heinrich Schulte
  • Küchenarmatur
  • alpha_350
  • chrom
  • Ausladung 210 mm
  • Höhe bis Strahlregler 150 mm
  • Maximale Höhe 200 mm
  • Kartusche 35 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse A
  • für Standmontage
  • mit Schnellbefestigung

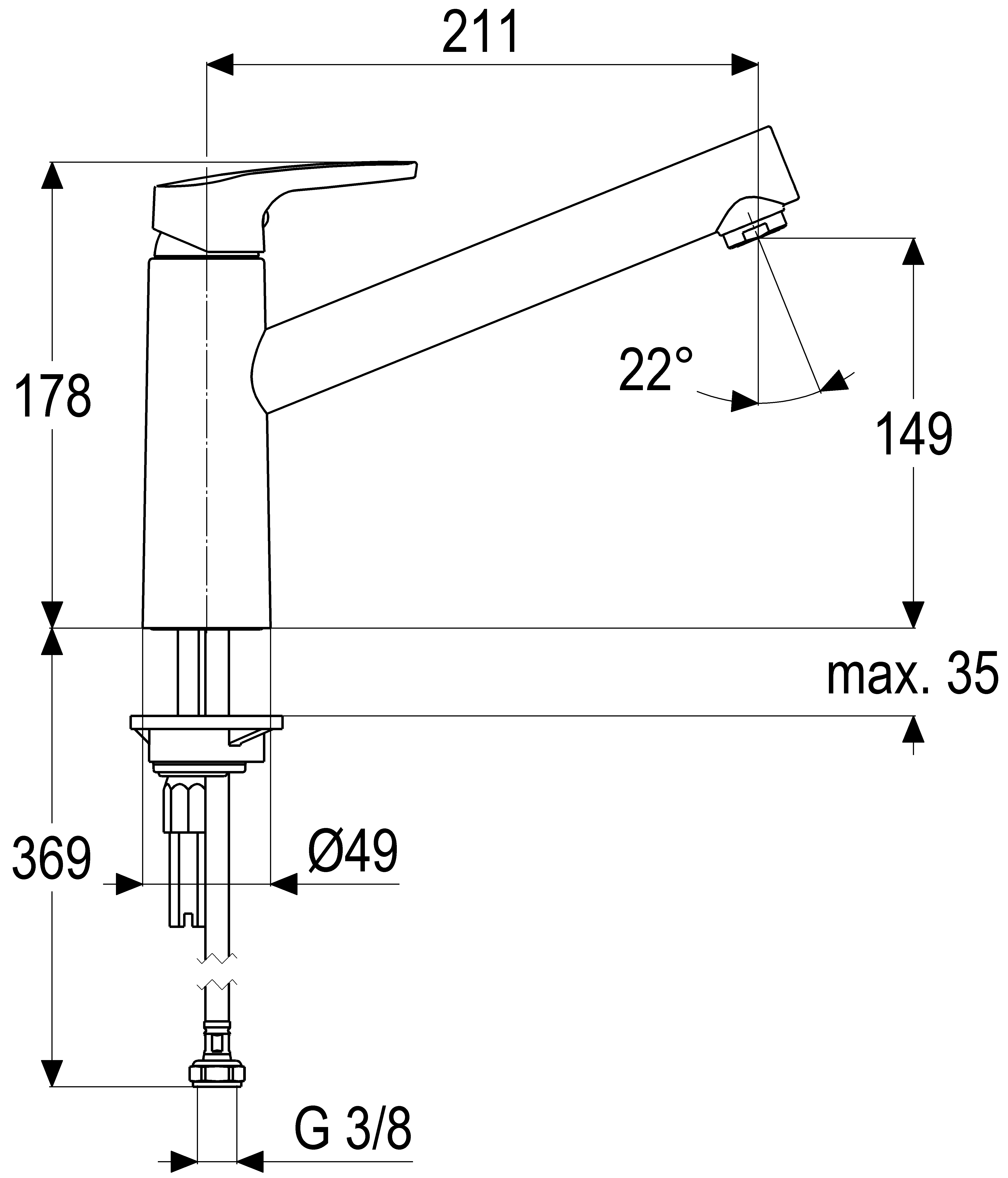

Maßzeichnung

Downloads

PDF Montageanleitung

PDF Produktdatenblatt

Explosionszeichnung

Ersatzteile

Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_100 Z056990-00010
02 SH ROSETTE M37 X 1,5 / D:39,7X12 Z009110-00010
04 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
05 SH KARTUSCHE FÜR NORMALDRUCK Z009200-00000
07 SH LUFTSPRUDLER SLC M. GUMMILIPPE Z013918-00010
08 SH DICHTUNGSSATZ FÜR SERIE 61 Z001812-00000
11 SH GEWINDESTANGE M8 X 180 Z009125-00000
12 SH FLEXSCHLAUCH M10 X 1 – 3/8" Z009141-00000
13 SH SCHNELLVERSCHRAUBUNG KOMPLETT Z009295-00000

Folgende Komponenten gehören zum Lieferumfang:
