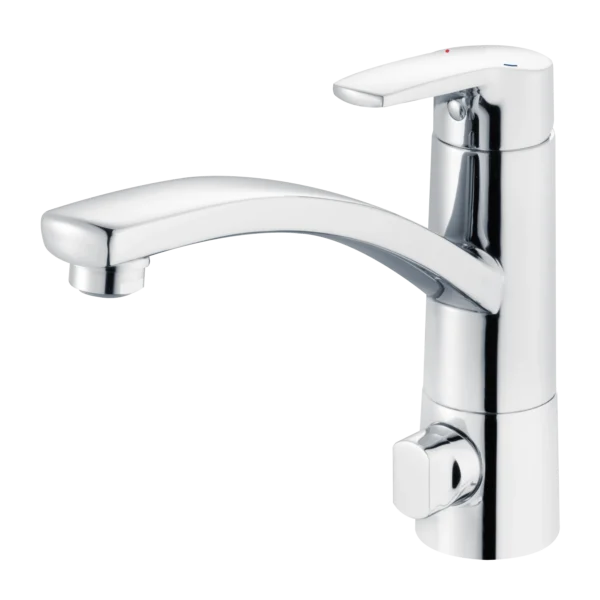

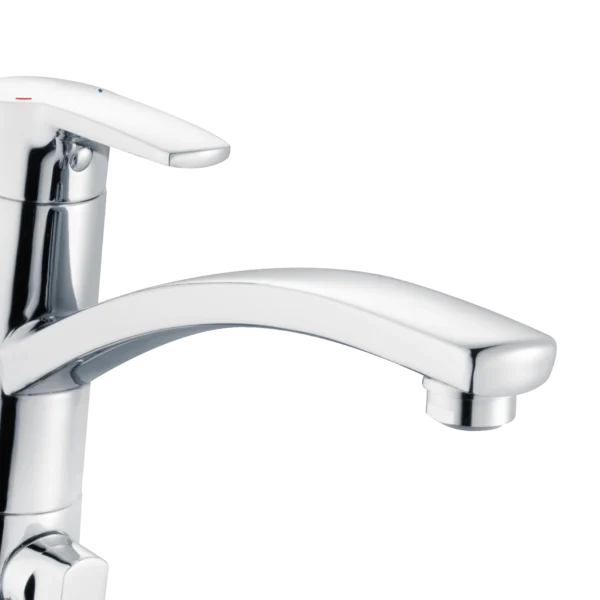

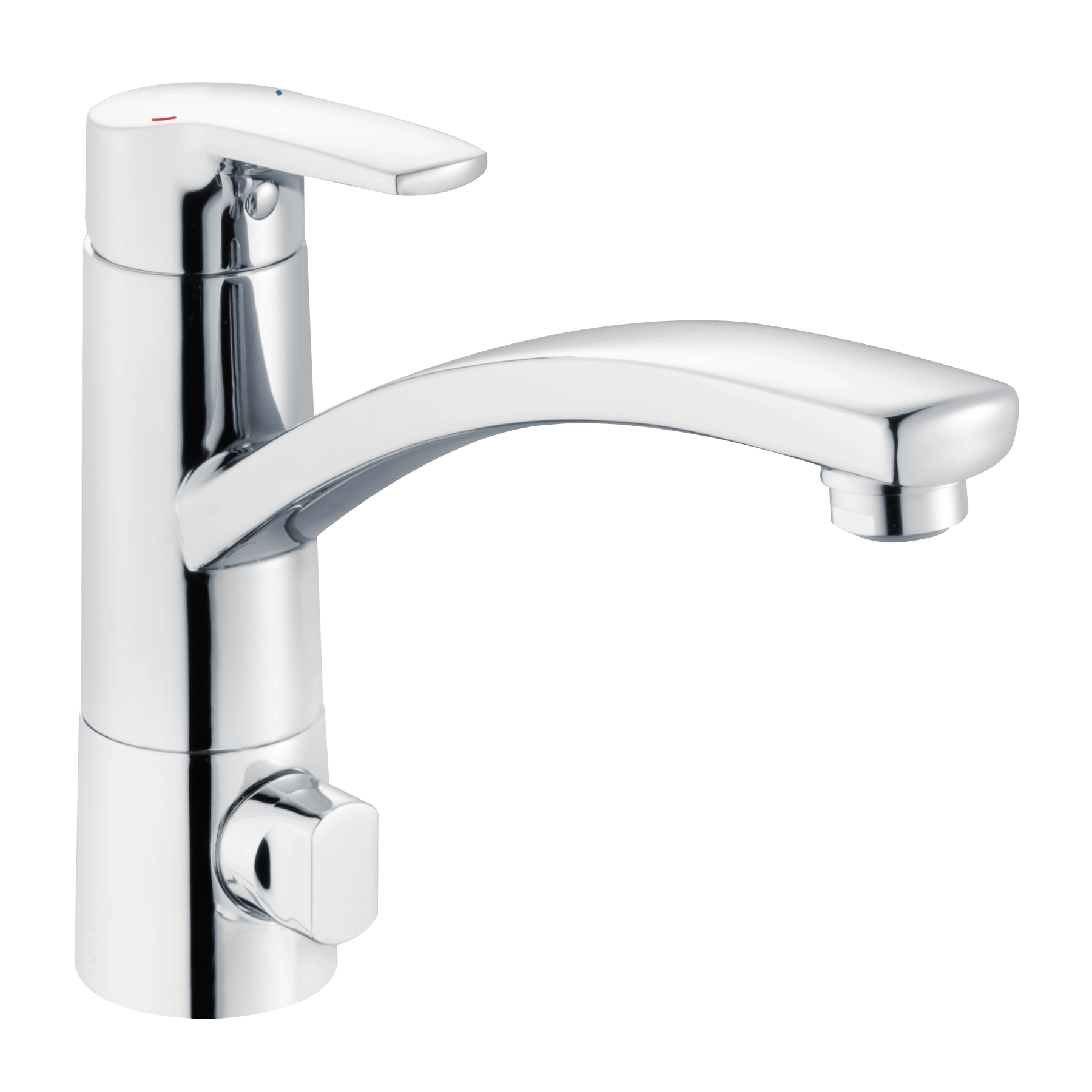

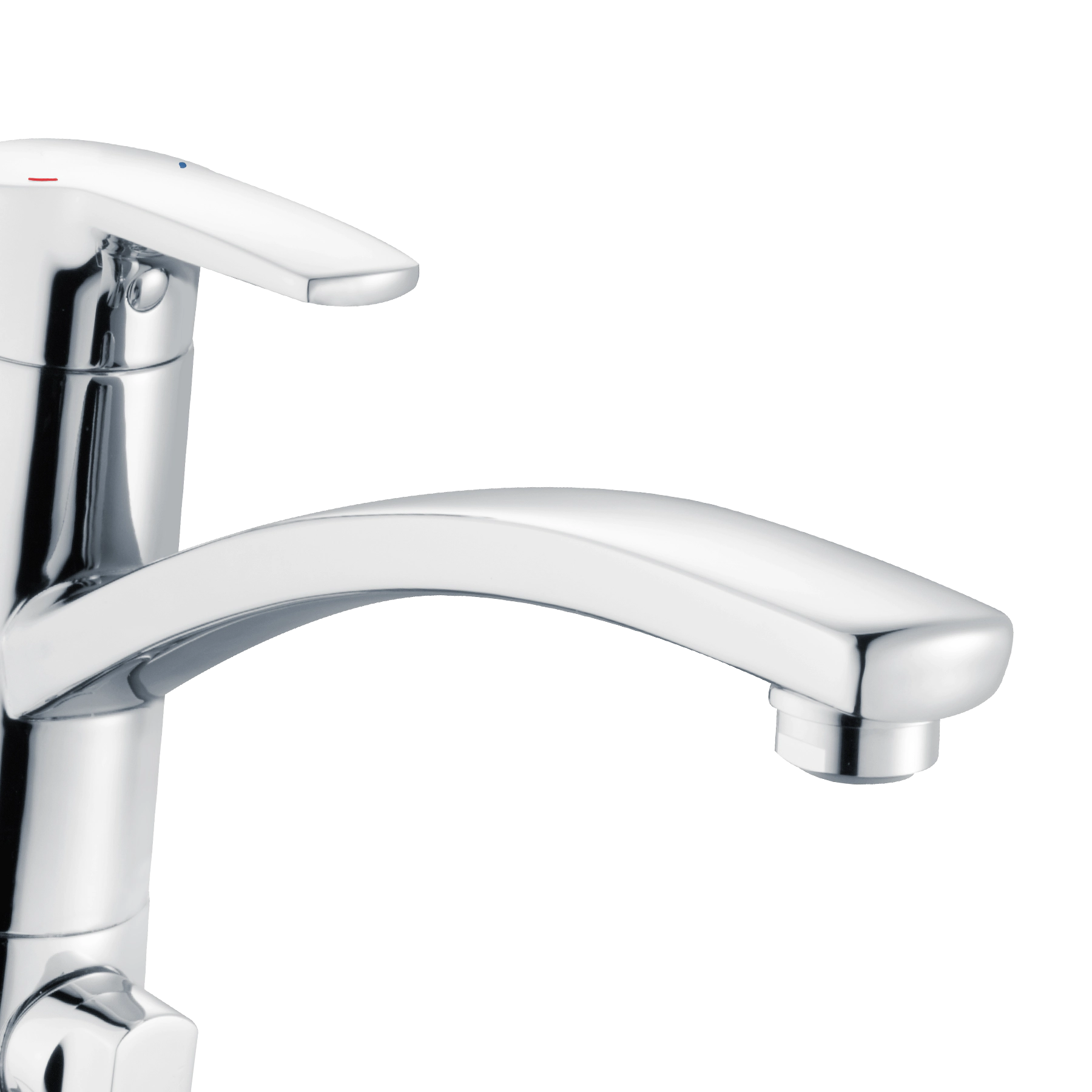

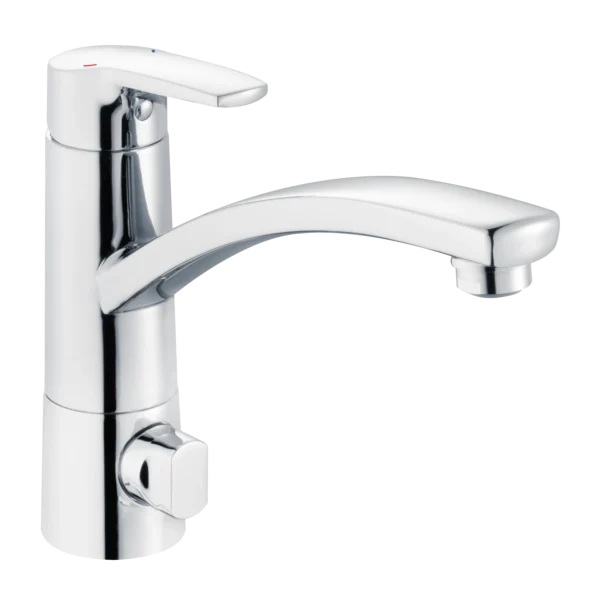

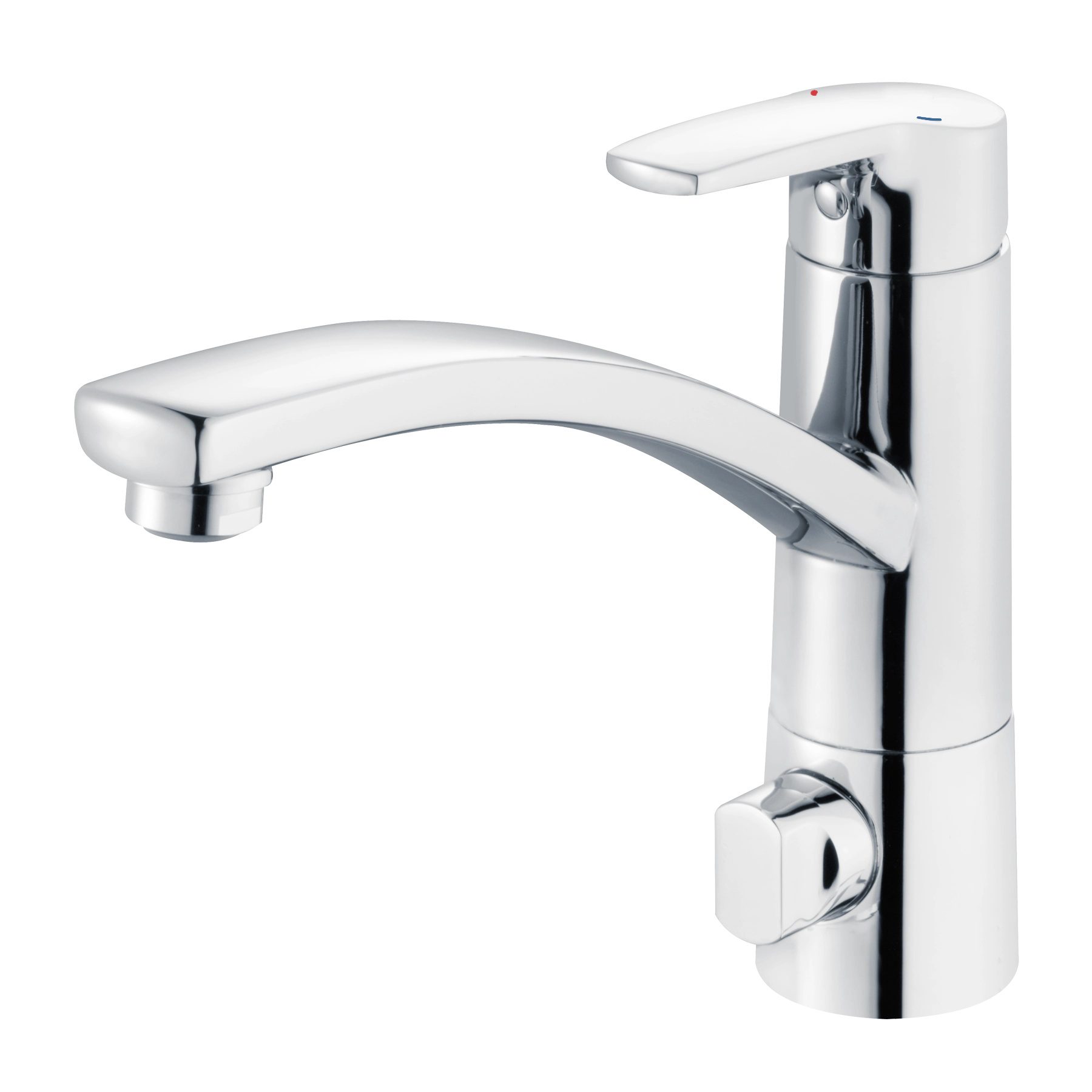

alpha_350 Küchenarmatur mit Geräteanschluss

293.80

Im breit gefächerten Bereich der klassischen bis modernen Küchengestaltung findet sich diese ergonomisch ausgereifte Armatur eindrucksvoll ein. Schwungvoll führt der elegante Auslauf das Wasser in die Höhe. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Zurückhaltend in seiner Erscheinungsform und mit fließenden formalen Übergängen liegt der Hebel angenehm und sicher in der Hand. Der eingesetzte Spezialstrahlregler hilft Wasser zu sparen und schützt die Armatur durch seine eigens dafür entwickelte Silikon-Lippe vor Kalkablagerungen. Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten. Diese Armatur ist mit einem Anschluss für externe Geräte ausgestattet und ermöglicht beispielweise sehr komfortabel den Wasserzulauf für die Spülmaschine zu öffnen und zu schließen.

Artikelmerkmale


  • Z056807-00010
  • Heinrich Schulte
  • Küchenarmatur
  • alpha_350
  • chrom
  • Ausladung 205 mm
  • Höhe bis Strahlregler 150 mm
  • Maximale Höhe 175 mm
  • Kartusche 35 mm
    mit Heißwasserbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse C
    Antikalk

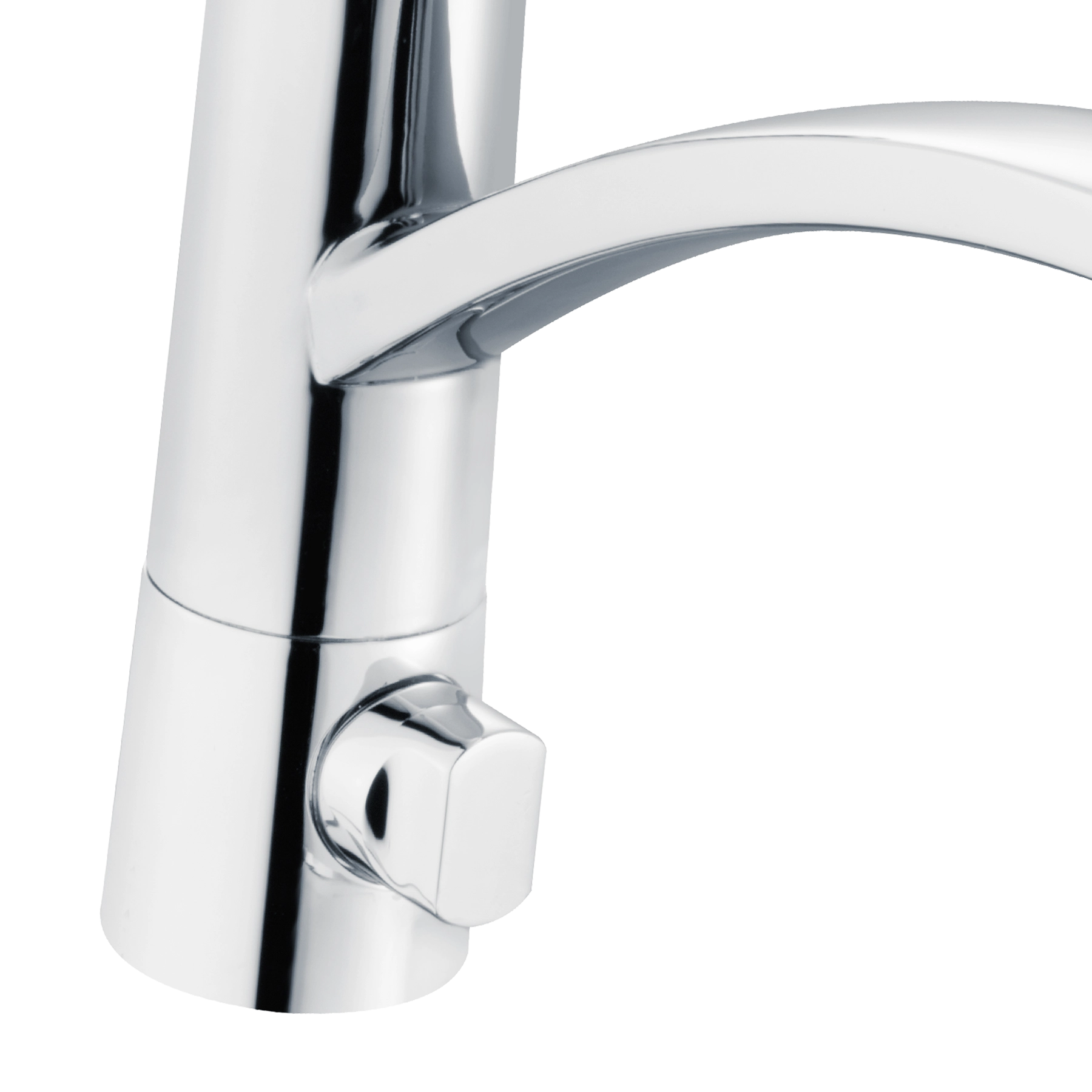

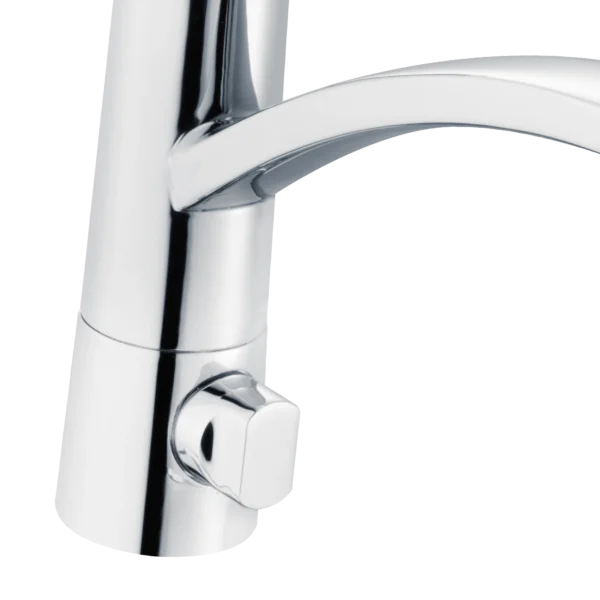

  • mit Geräteanschluss
  • mit Schnellbefestigung

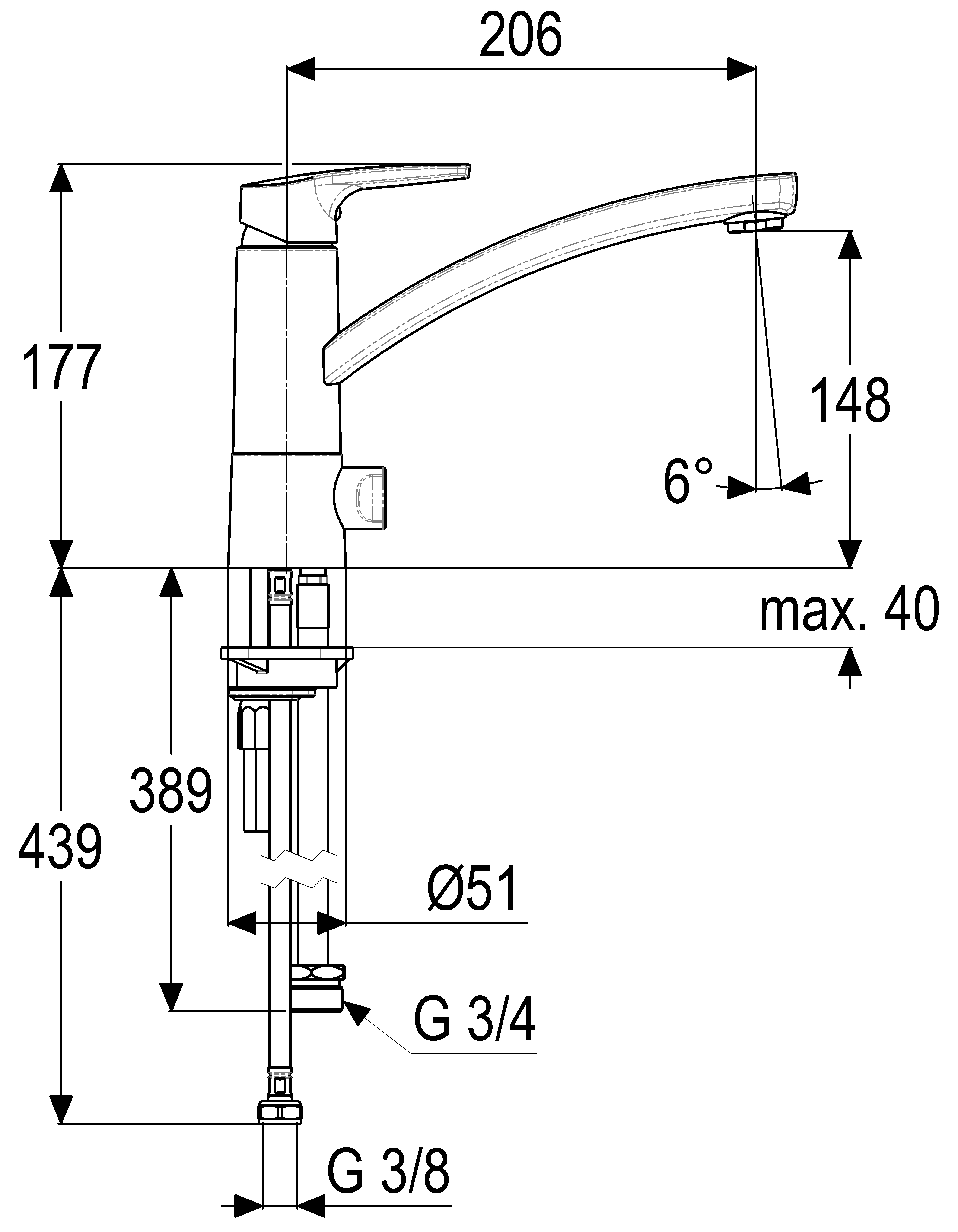

Maßzeichnung


Durchflussdiagramm

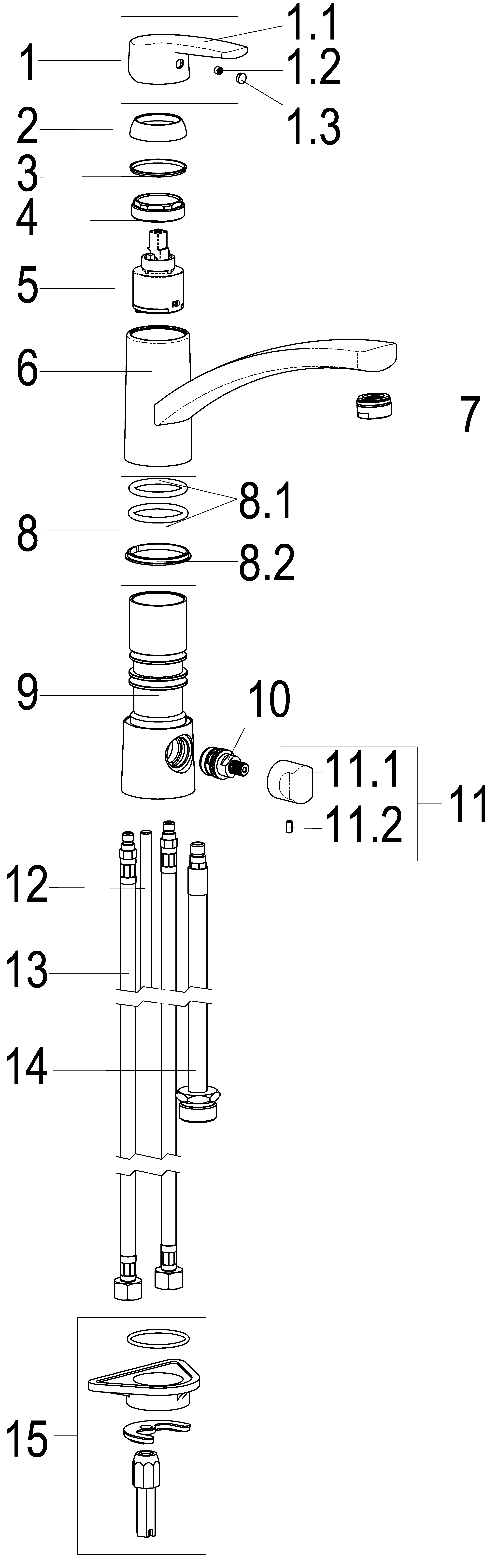

Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_100 Z056990-00010
02 SH ROSETTE M37 X 1,5 / D:39,7X12 Z009110-00010
04 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
05 SH KARTUSCHE FÜR NORMALDRUCK Z009200-00000
07 SH LUFTSPRUDLER SLC M. GUMMILIPPE Z013918-00010
08 SH DICHTUNGSSATZ FÜR SERIE 61 Z001812-00000
10 SH ABSPERR-OBERTEIL M20 X 1 Z009064-00000
12 SH GEWINDESTANGE M8 X 90 Z009070-00000
13 SH FLEXSCHLAUCH M8 X 1 – 3/8" Z009075-00000
14 FLEX-SCHLAUCH KTW-A Z009323-00000
15 SH SCHNELLVERSCHRAUBUNG KOMPLETT Z009295-00000

Folgende Komponenten gehören zum Lieferumfang:
