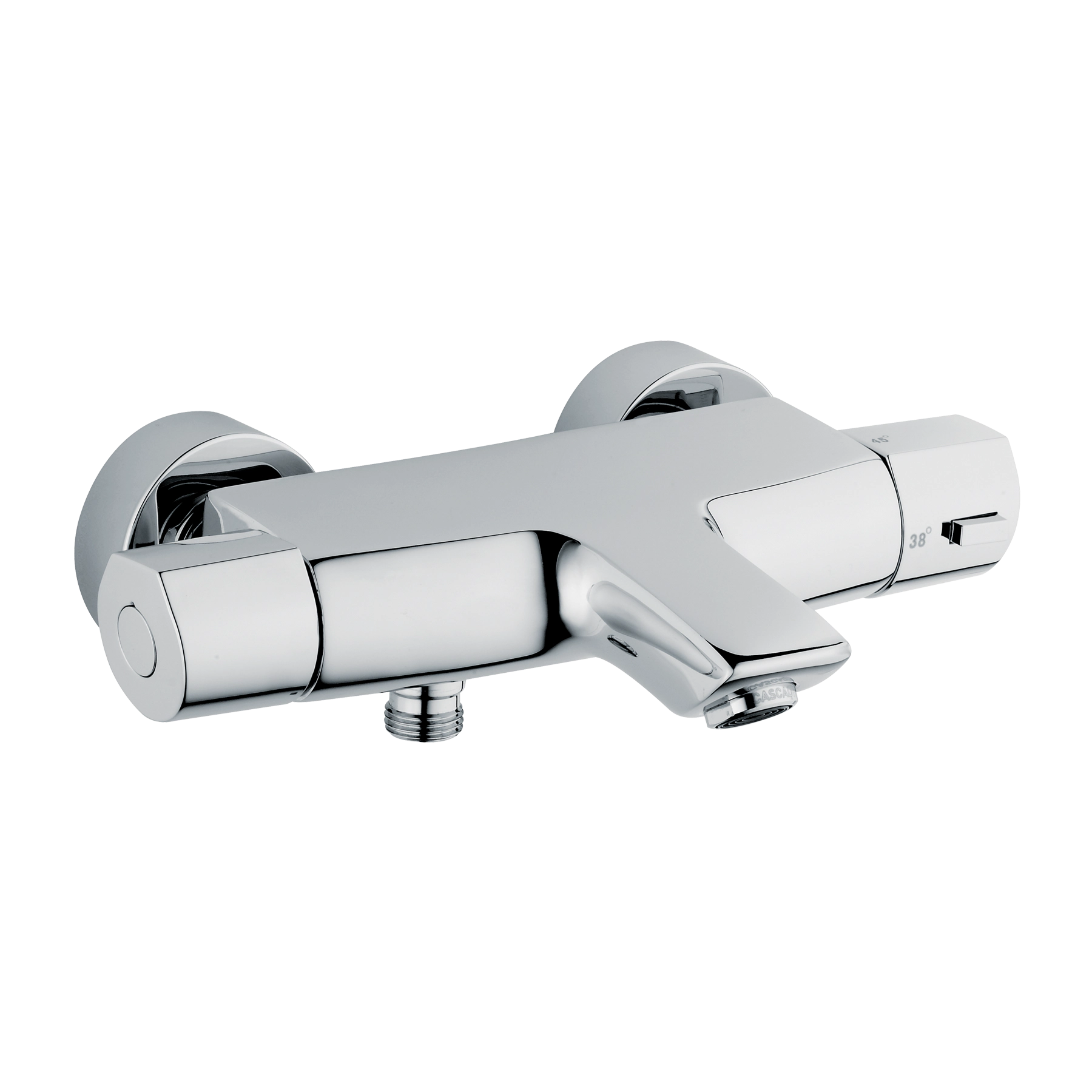

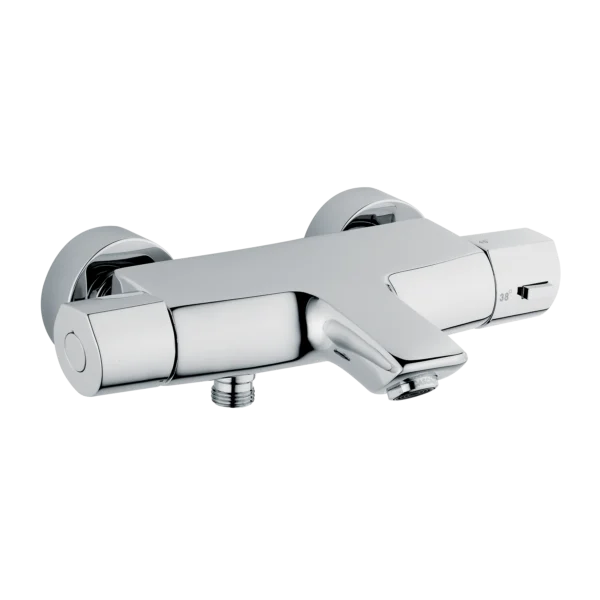

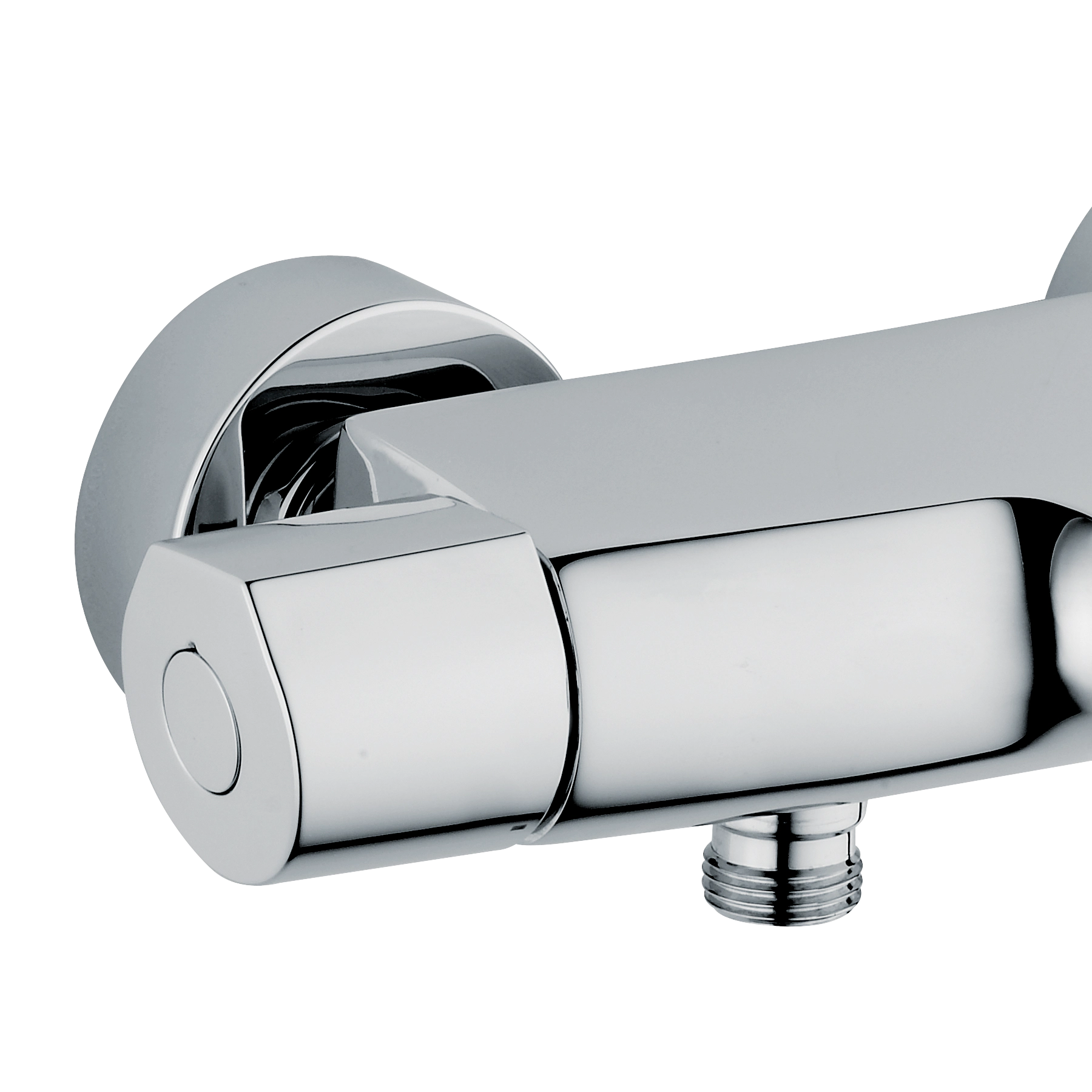

alpha_400 Wannenthermostat ohne Brausegarnitur

695.30

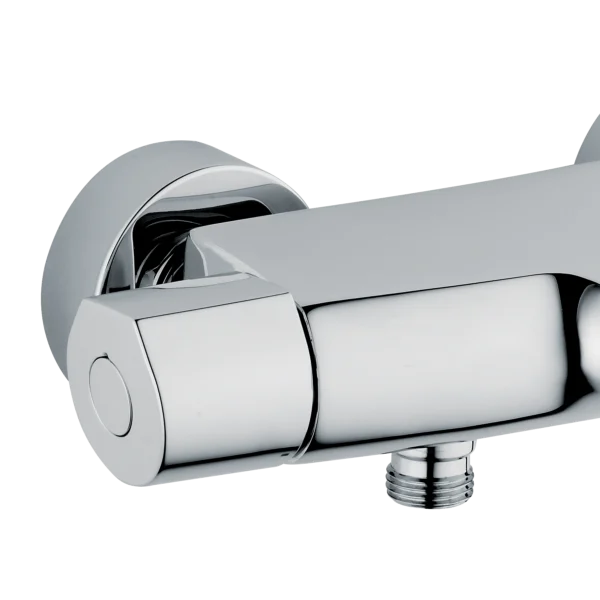

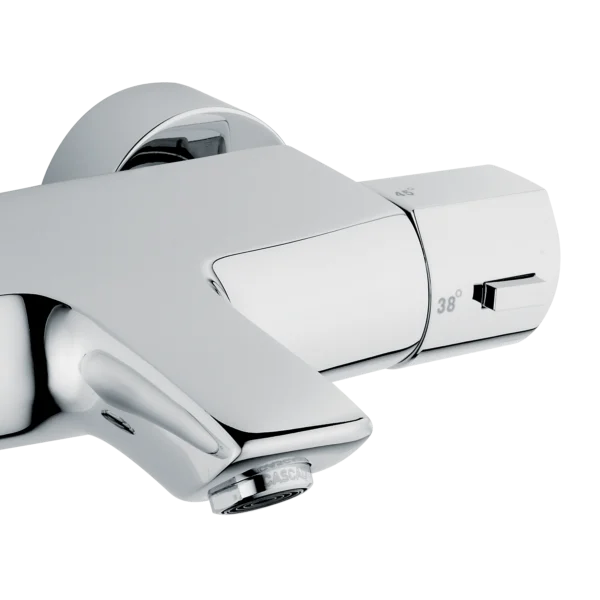

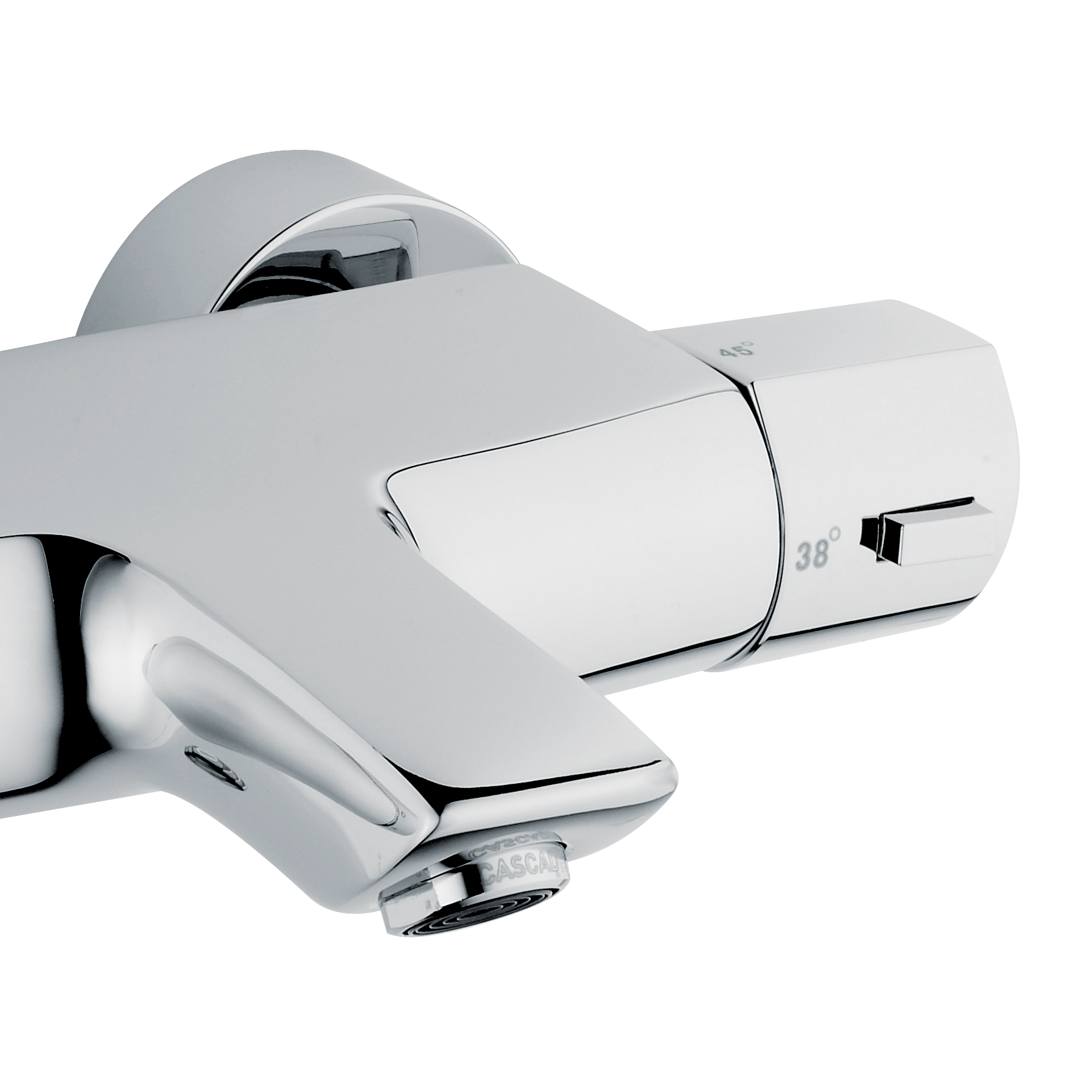

Der in großer Homogenität geformte Körper fügt sich im mittleren Bereich exzellent zu einem formal sehr schönen gestalteten Auslauf. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Wie eine übergangslose Verlängerung des Grundkörpers sind Mengeneinsteller und Temperaturregler links und rechts positioniert. Die Abflachung im oberen Bereich der Griffe ermöglicht sicheres Greifen und signalisiert die 0-Position. Um das Wasser zur Handbrause zu leiten, wird der Mengeneinsteller ganz bequem nach vorne gedreht. Die Temperaturauswahl bleibt davon unberührt. Leicht der Wand anpassbare Schubrosetten umschließen elegant die Zuleitungen und verleihen der Armatur auch im Anschlussbereich eine sehr hochwertige Erscheinung.

Artikelmerkmale


  • Z069436-00010
  • Heinrich Schulte
  • Wannenthermostat
  • alpha_400
  • chrom
  • Ausladung 160 mm
  • Maximale Breite 270 mm
  • Stichmaß 135 – 165 mm
  • S-Anschlüsse 1/2"
  • Umstellung Keramik, absperrbar
  • Brauseabgang 1/2"
  • Thermoelement und Keramikumsteller
  • Werkstoffe nach TrinkwV und UBA
  • Strahlregler Durchflussklasse B
  • für Wandmontage
  • eigensicher gegen Rückfließen
    mit Wassermengenbegrenzung
    mit verdeckten S-Anschlüssen
    für Durchlauferhitzer geeignet
    Temperaturwählgriff
    mit Heißwassersperre bei 38 Grad
  • ohne Brausegarnitur

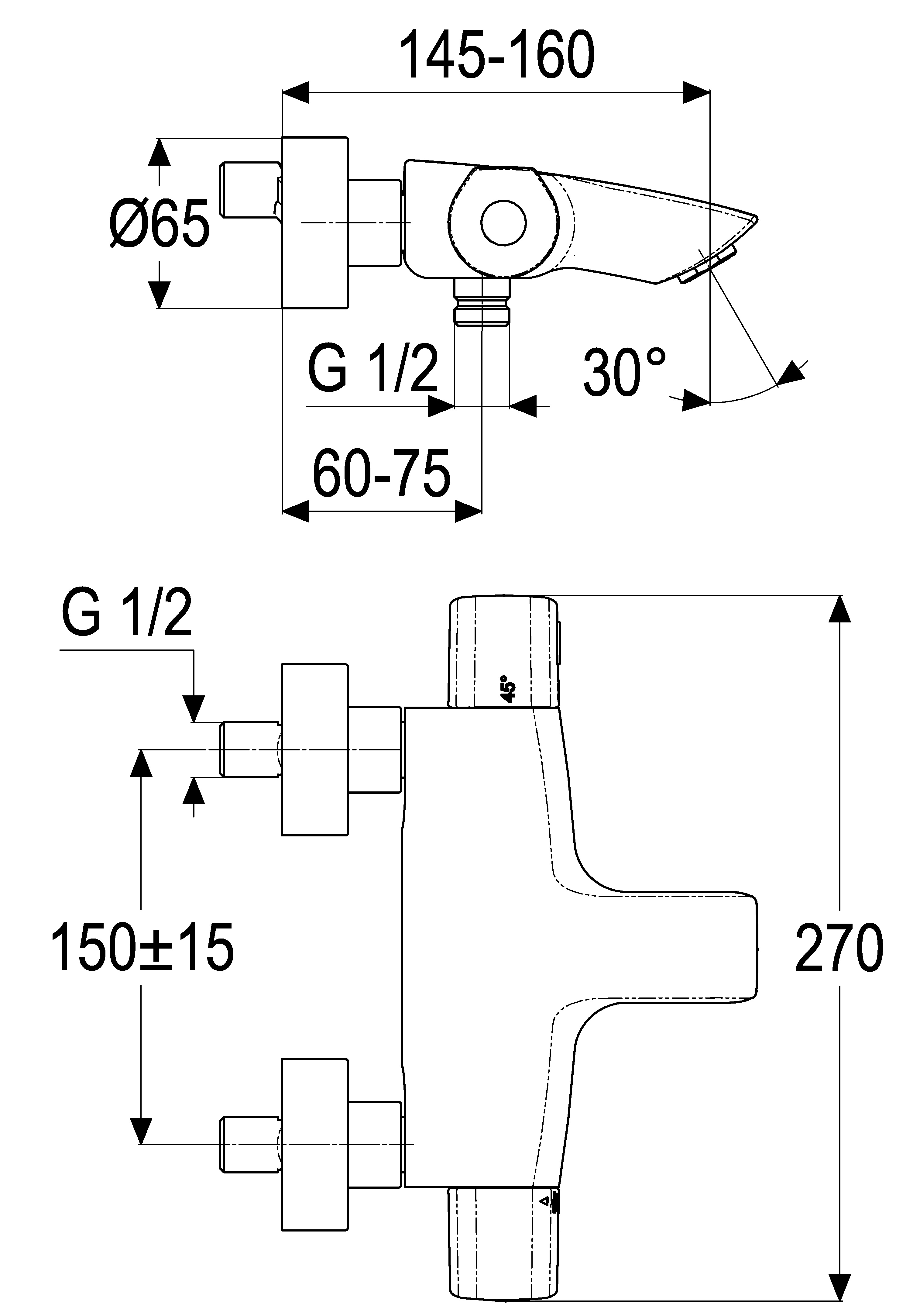

Maßzeichnung

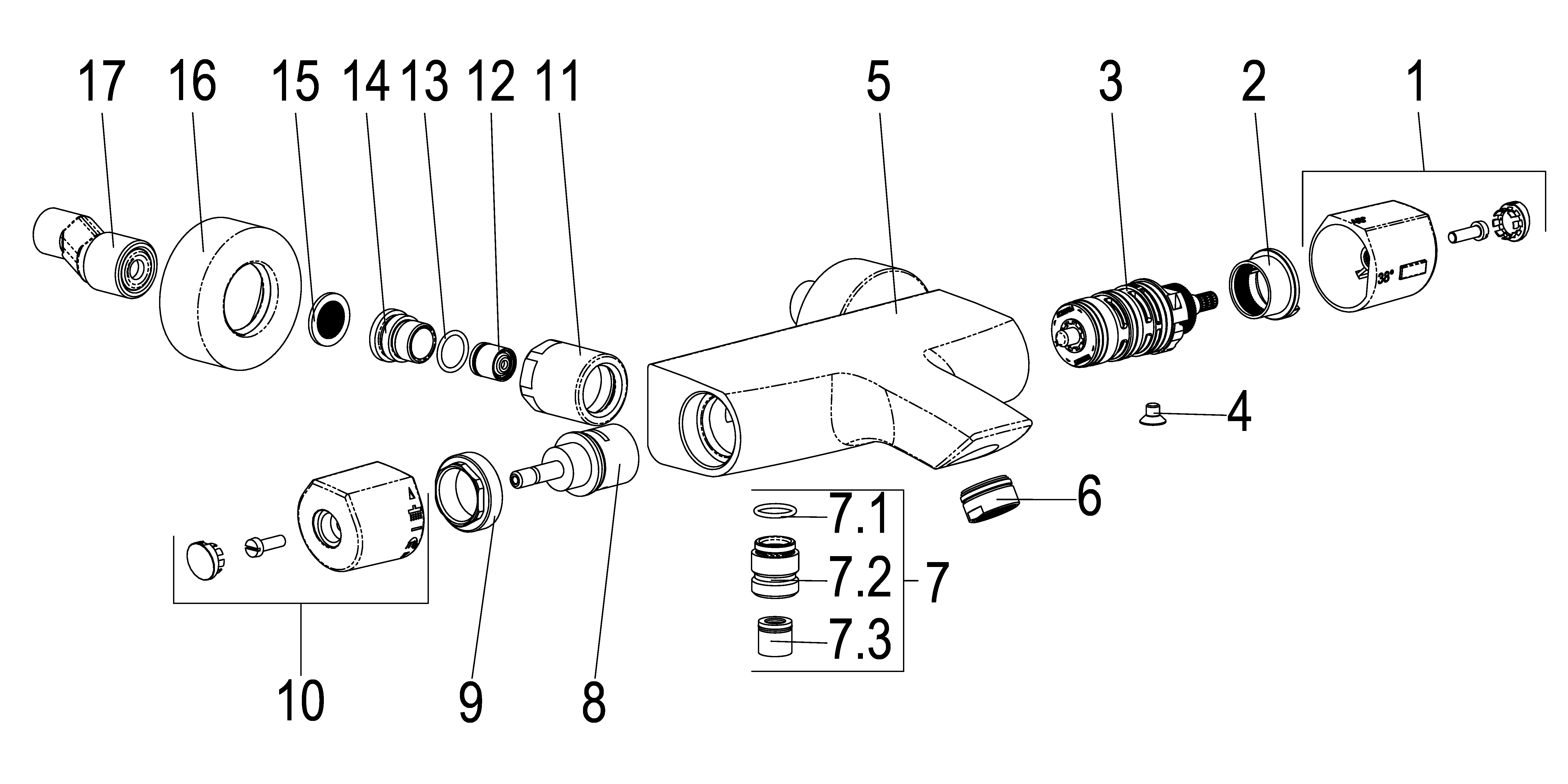

Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH GRIFF THERMOSTAT TEMPERATUR Z069995-00010
03 SH THERMOELEMENT Z009057-00000
06 SH LUFTSPRUDLER CASCADE KL. B Z013972-00010
07 SH BRAUSENIPPEL 1/2" MIT O-RING Z028908-00010
08 SH KERAMIK-UMSTELLUNG Z009135-00000
09 SH VERSCHRAUBUNG FÜR UMSTELLUNG Z009135-40010
10 SH MENGENGRIFF THERMOSTAT ALPHA Z069996-00010
14 SH ANSCHLUSSNIPPEL MIT O-RING Z000148-00000
16 SH SCHUBROSETTE BADE-BT Z000215-00010

Folgende Komponenten gehören zum Lieferumfang:
