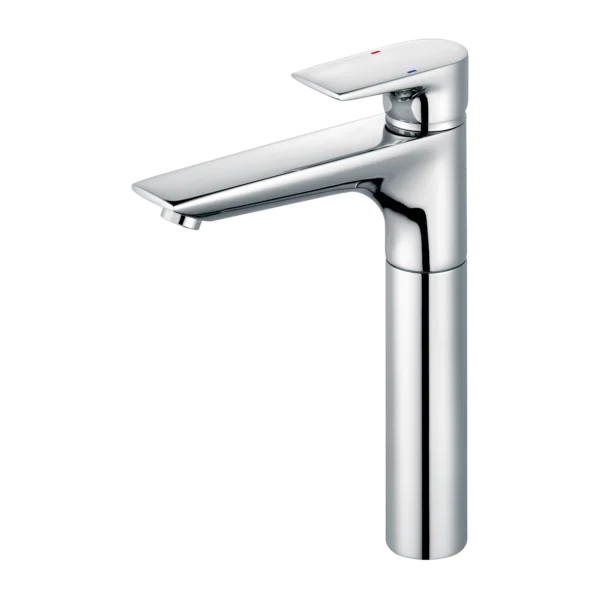

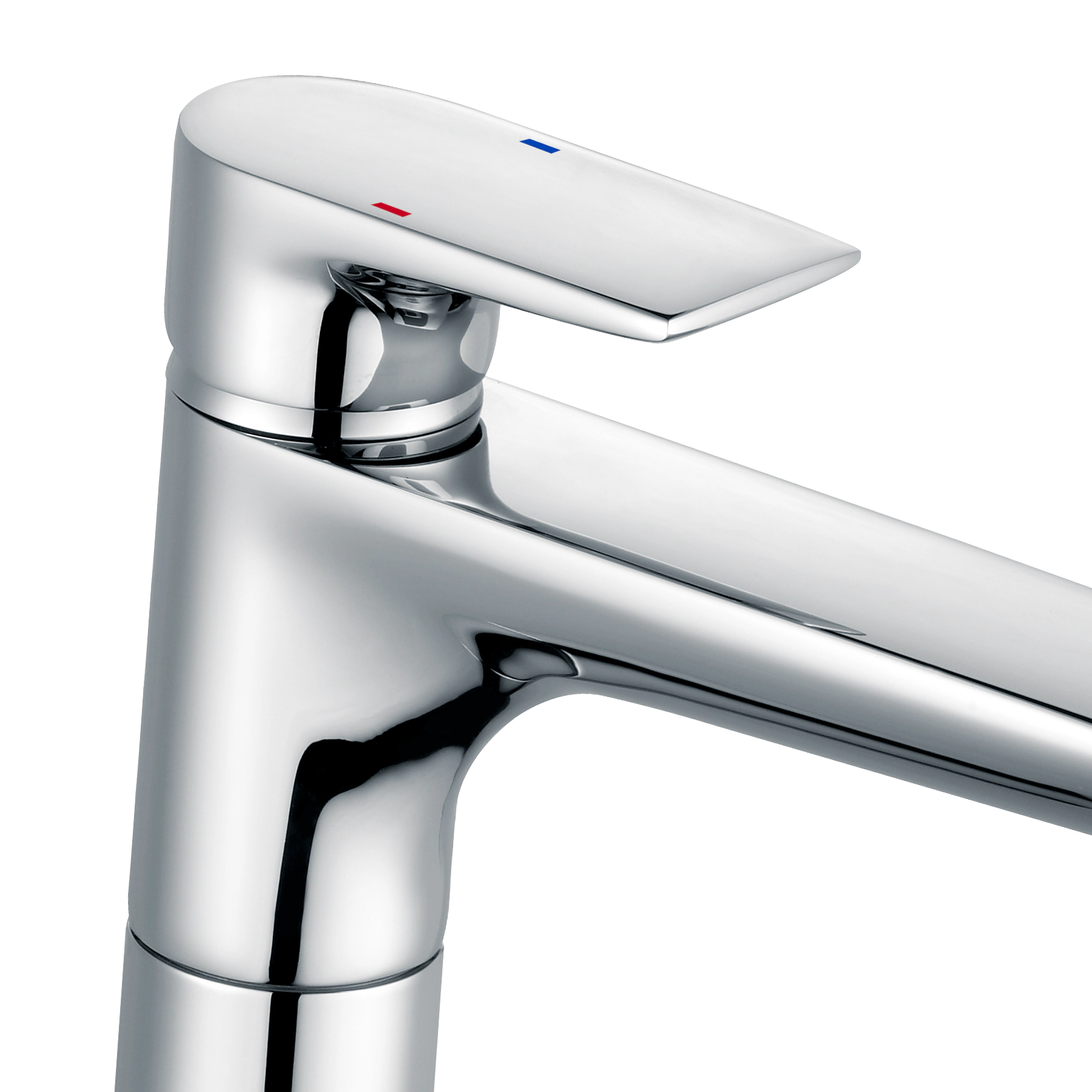

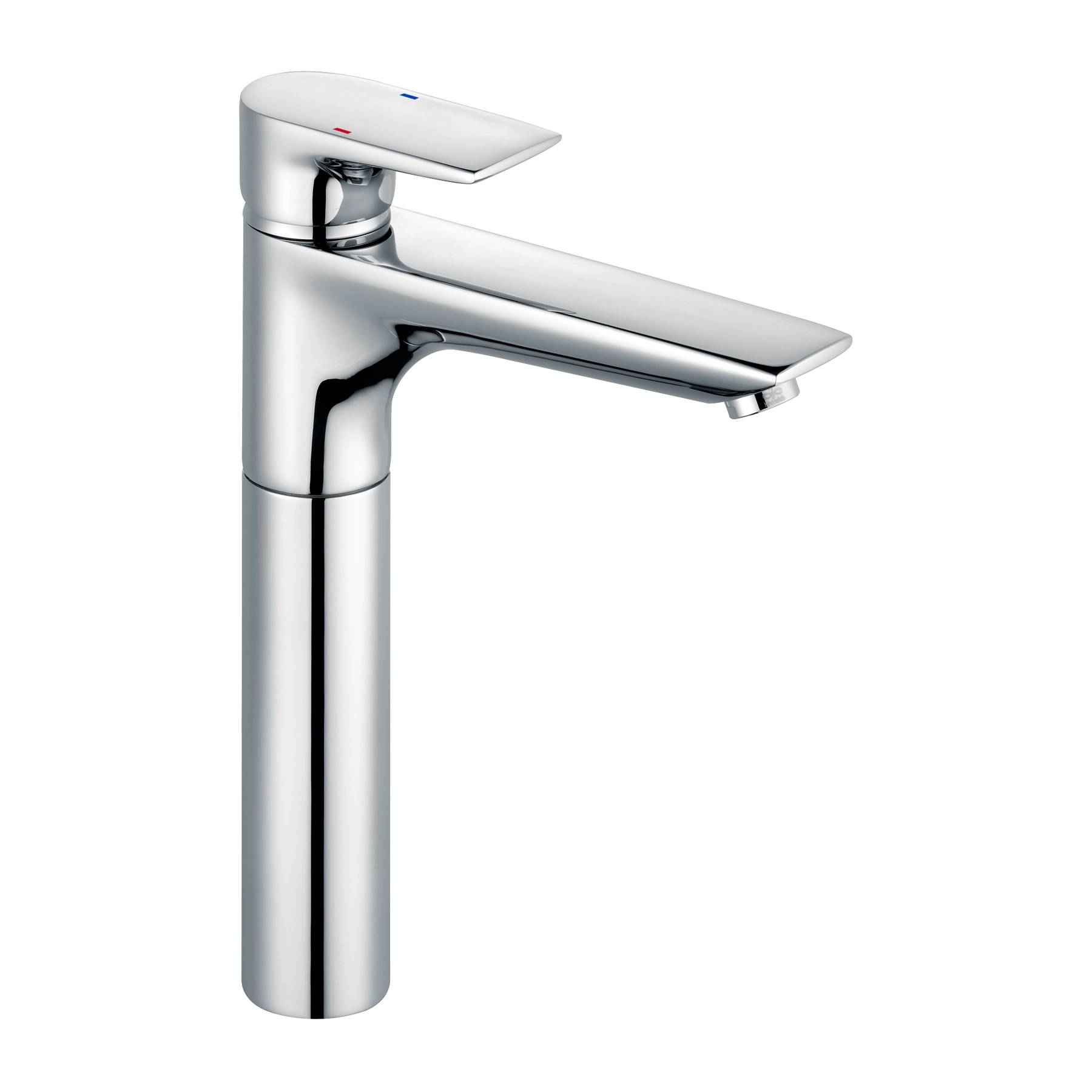

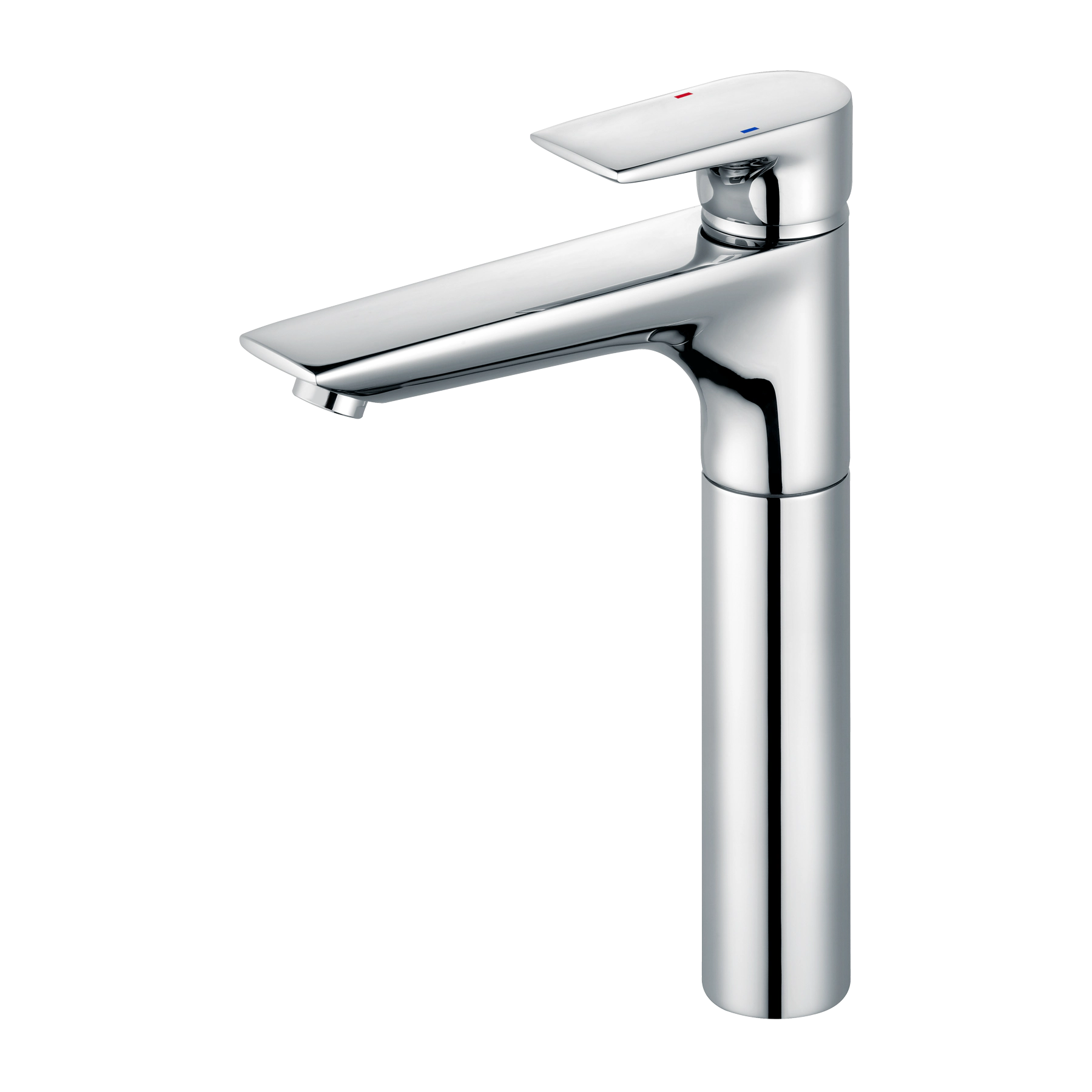

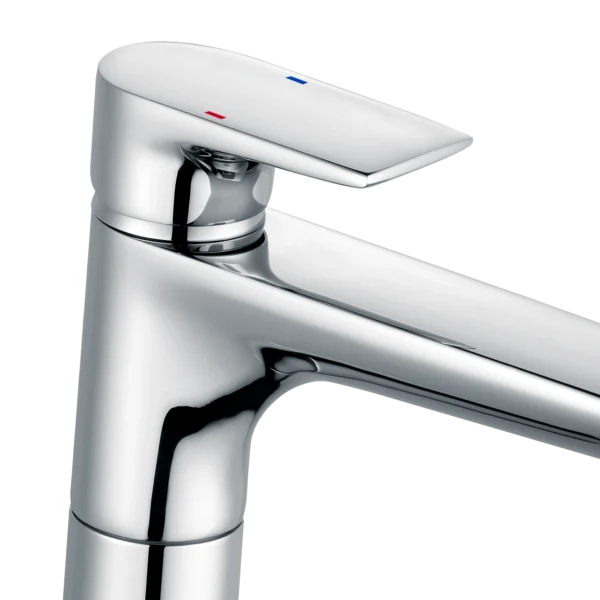

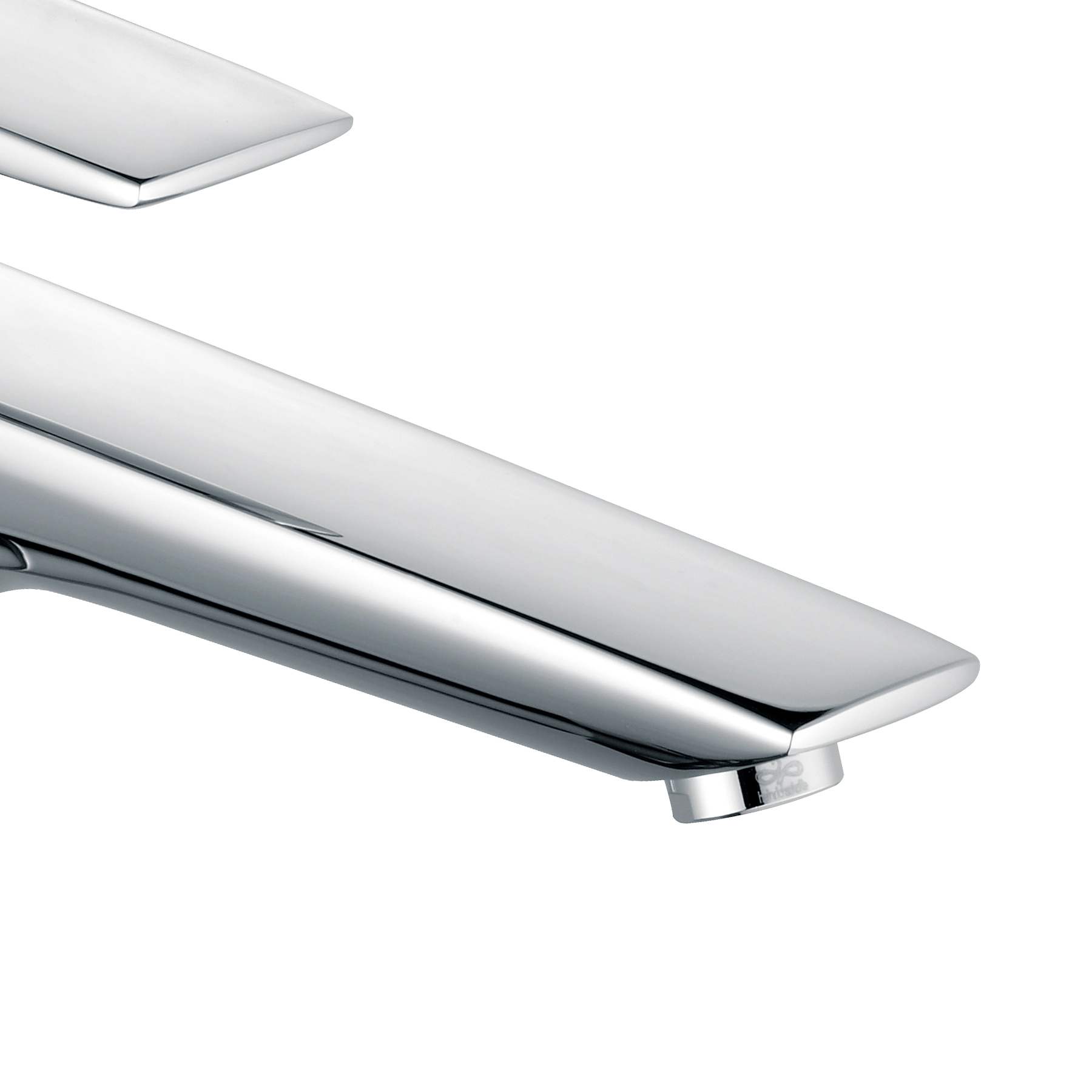

alpha_400 Waschtischarmatur hoch mit Druckknopf-Ablaufgarnitur

353.50

Architektonische Linienführung und präzise definierte Flächenführung geben der alpha_400 ihre auffallende Strahlkraft und kraftvolle Präsenz. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur. Über den eingebauten beweglichen Strahlregler lässt sich der weiche Wasserstrahl individuell den Bedürfnissen angepasst sehr komfortabel in alle Richtungen lenken. Durch einen Druck auf die Verschlusskappe, lässt sich die Ablaufgarnitur bequem direkt öffnen und schließen. Mit der Erhöhung des Armaturenkörpers ist diese Armatur für den Einsatz mit modernen Aufsatzwaschbecken ausgerichtet. Die erweiterte Bauhöhe unterstreicht nochmals die Eleganz ihrer Erscheinung. Über eine spezielle Schaftverschraubung wird diese Armatur sehr stabil montiert.

Artikelmerkmale


  • Z069005-00010
  • Heinrich Schulte
  • Waschtischarmatur hoch
  • alpha_400
  • chrom
  • Ausladung 175 mm
  • Höhe bis Strahlregler 230 mm
  • Maximale Höhe 295 mm
  • Kartusche 35 mm
    mit Heißwasserbegrenzer
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse A
    schwenkbar
  • für Aufsatzbecken
  • mit Druckknopf-Ablaufgarnitur
    mit Schaftverschraubung

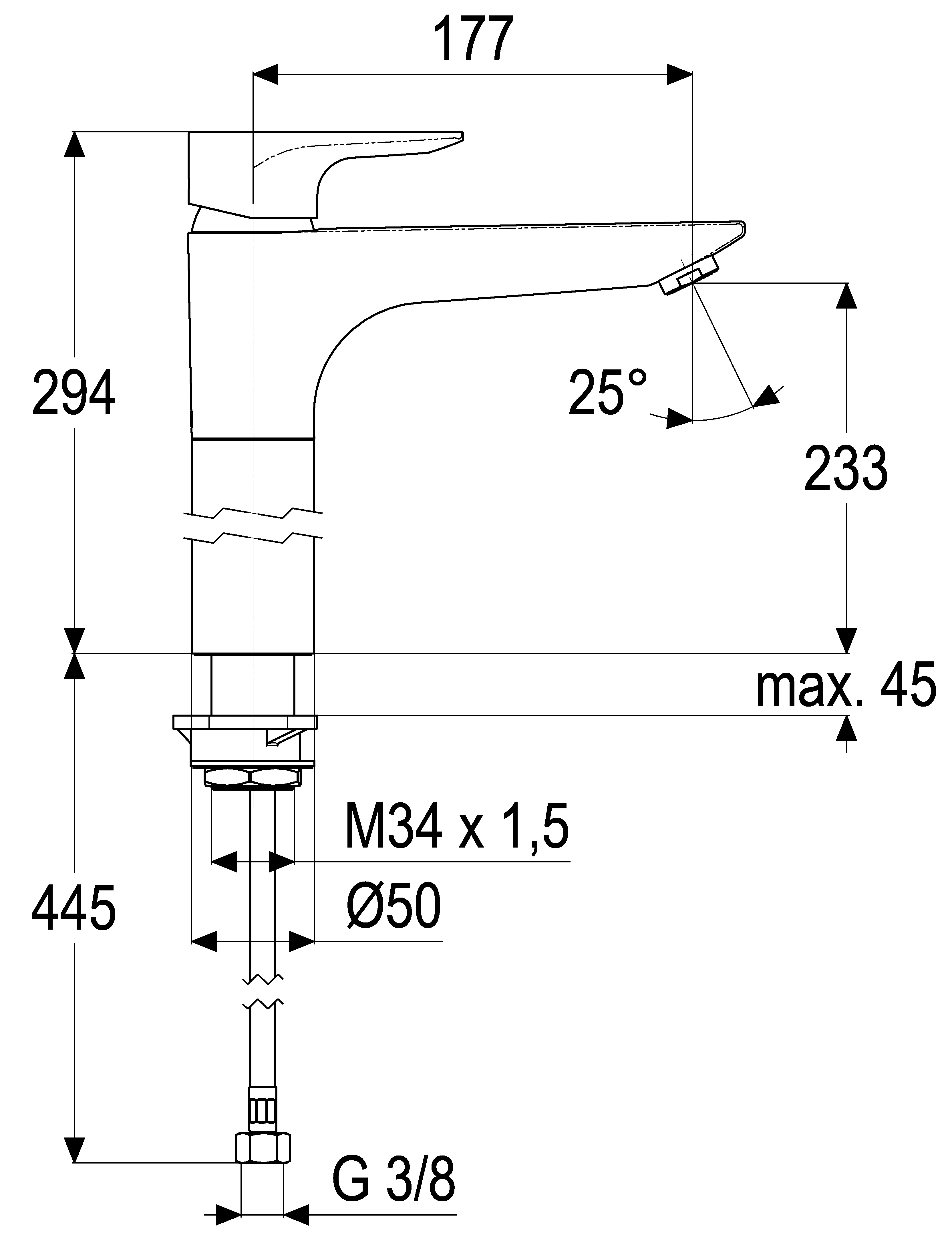

Maßzeichnung


Explosionszeichnung


Ersatzteile


Position Beschreibung Artikelnummer
01 SH BEDIENUNGSHEBEL ALPHA_400 Z069990-00010
02 SH SCHRAUBKAPPE Z009134-00010
03 SH VERSCHRAUBUNG ZU SERIE 62 Z009111-00000
04 SH KARTUSCHE FÜR NORMALDRUCK Z009200-00000
07 SH SSR SCHWENKSTRAHLREGLER KL. A Z013959-00010
08 SH DICHTUNGSSATZ FÜR SERIE 61 Z001812-00000
13 SH FLEXSCHLAUCH M8 X 1 – 3/8" Z009177-00000
14 SH SCHAFTVERSCHRAUBUNG M34 X 1,5 Z009196-00000
15 SH ABLAUFGARNITUR KOMPLETT Z001126-00010

Folgende Komponenten gehören zum Lieferumfang:
