Zusätzliche Informationen
| Niederdruck | 1 |
|---|---|
| Farbe | chrom |

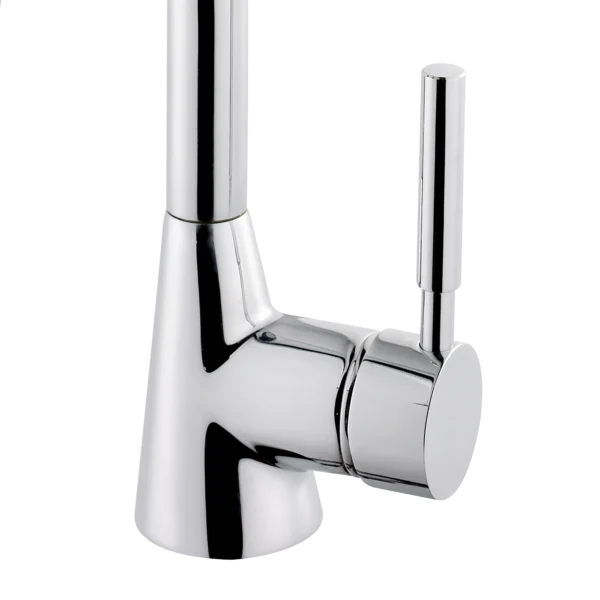

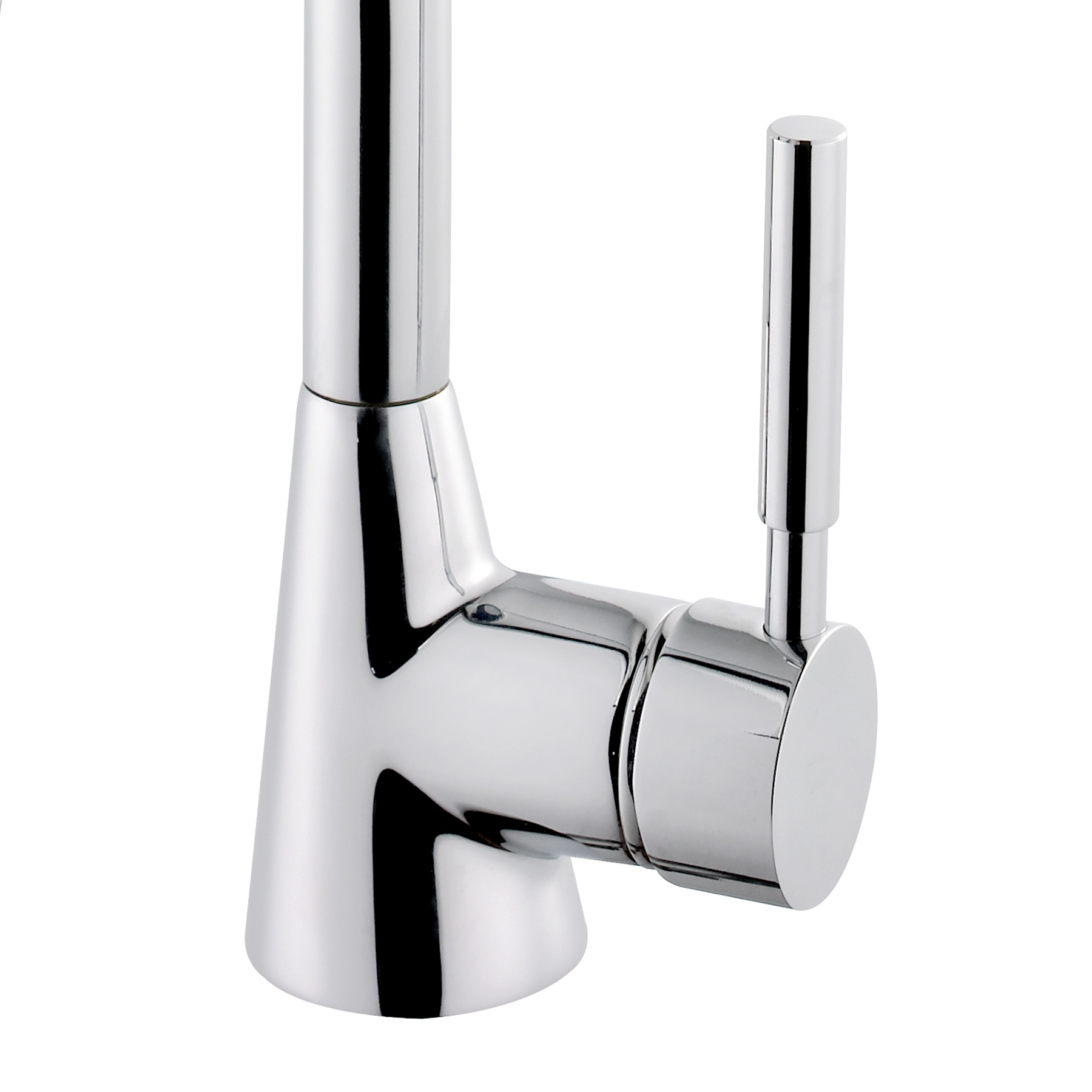

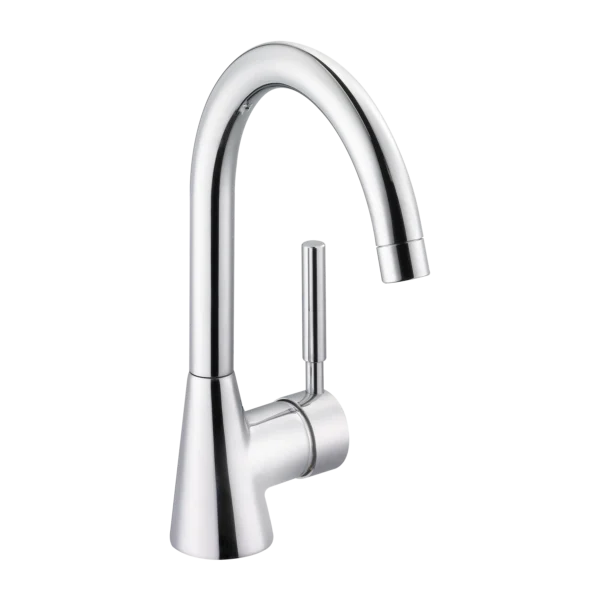

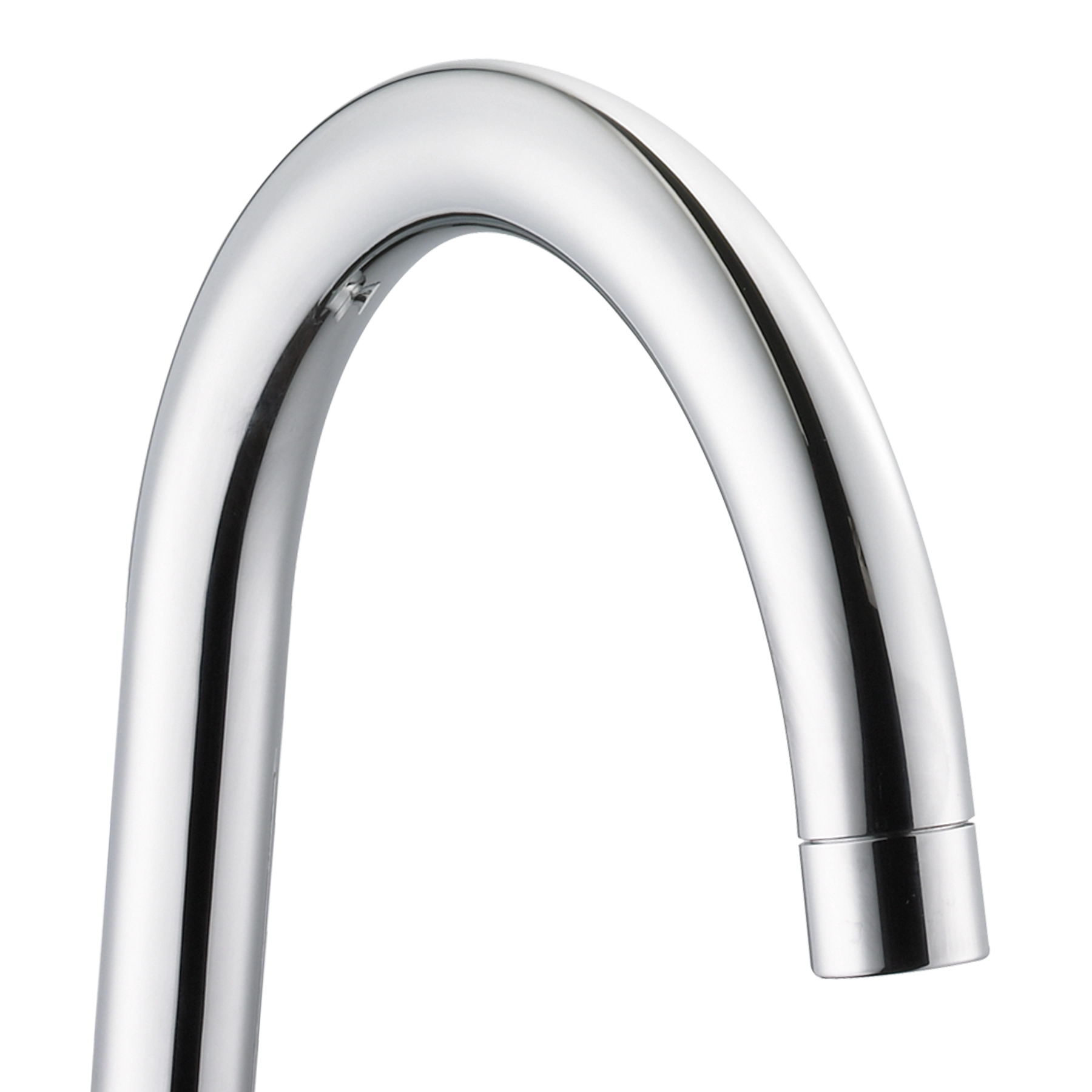

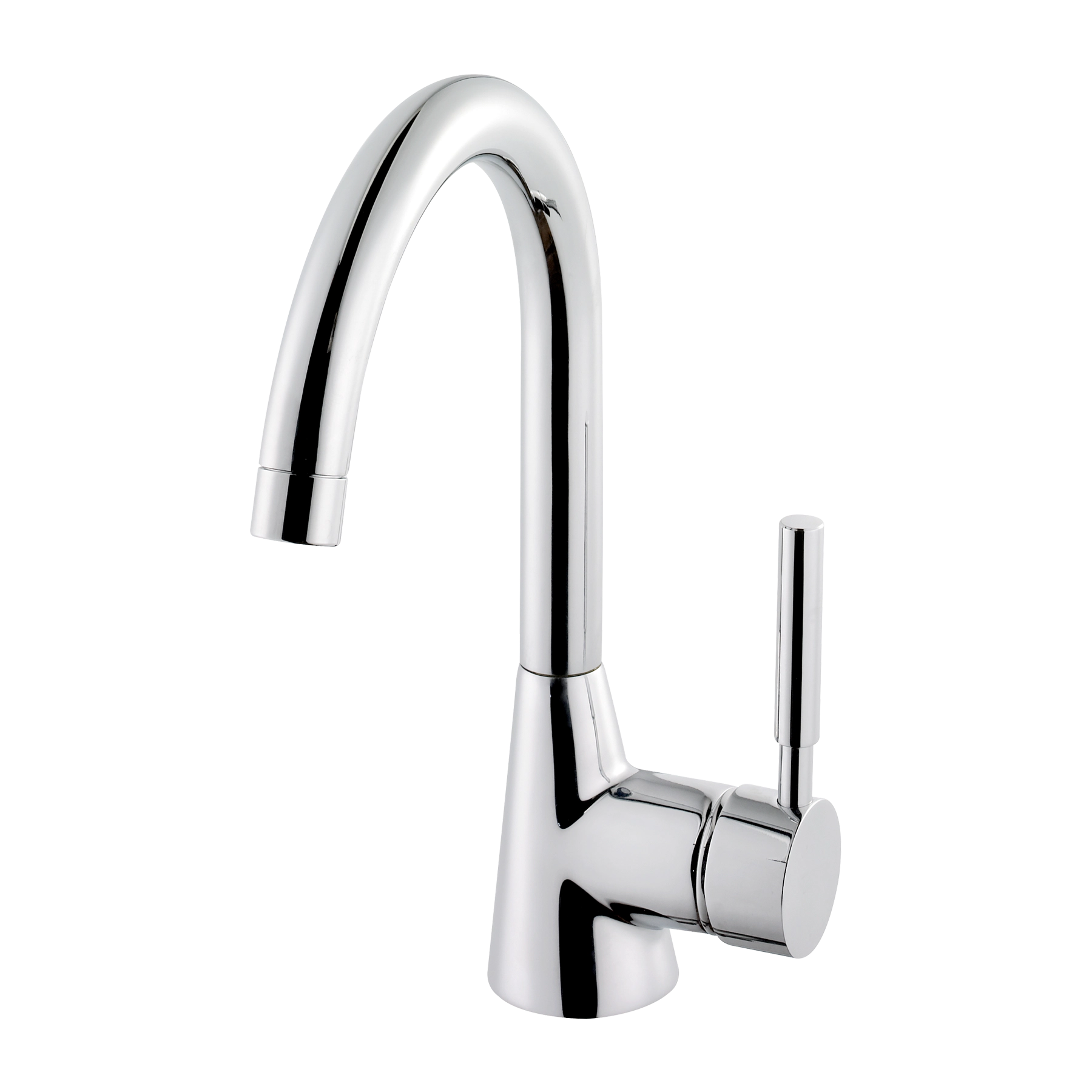

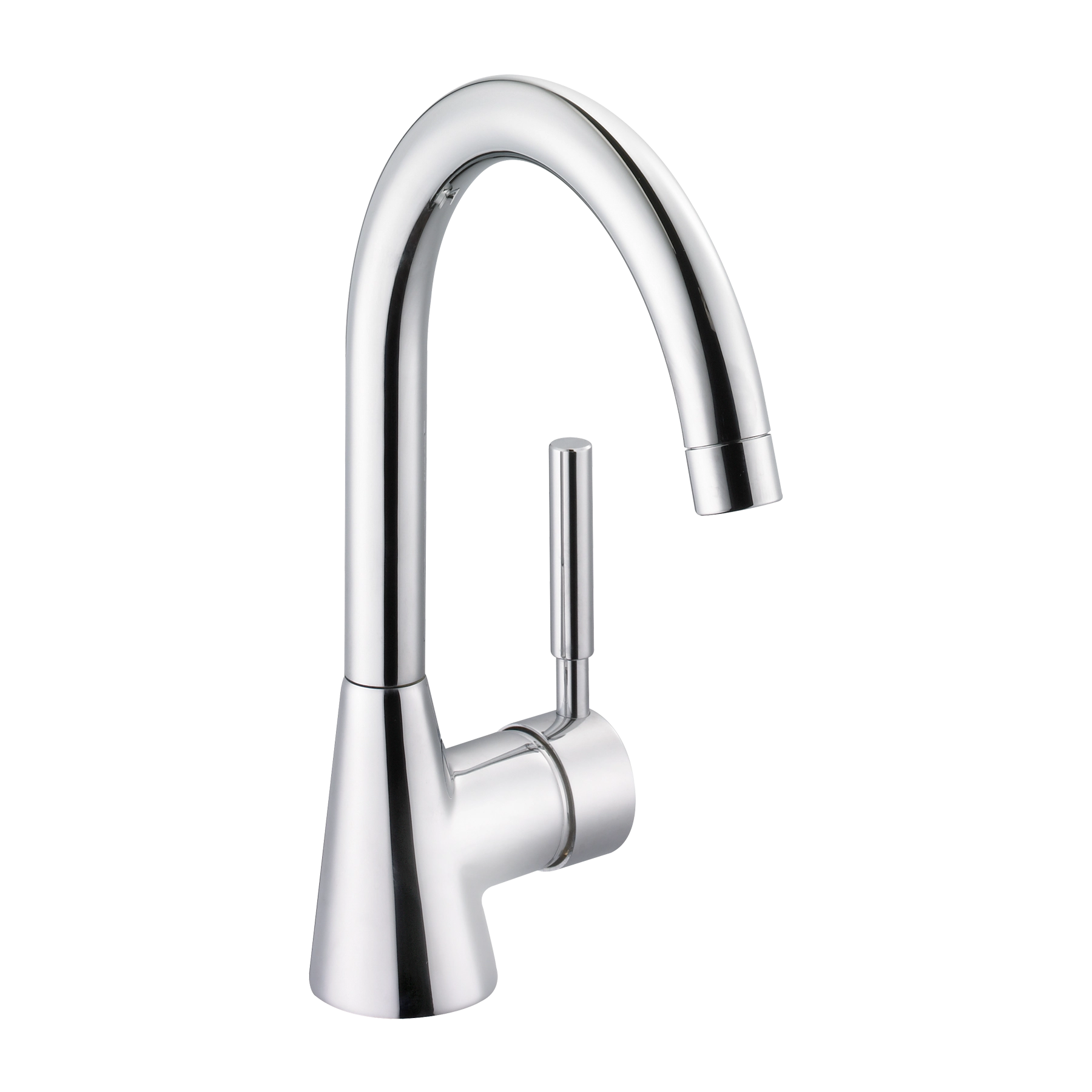

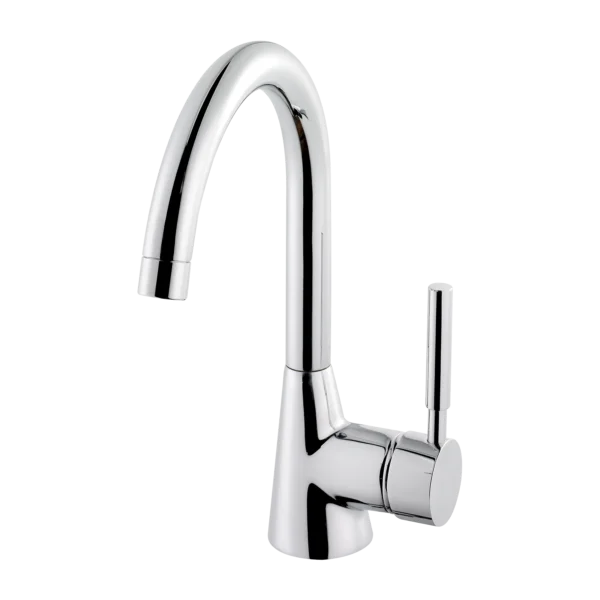

vivana Küchenarmatur Niederdruck
€268.10
In einem auf das Minimum reduzierten Gesamtvolumen, beherbergt der Armaturenkörper die hochwertigen Funktionsmodule mit Anschluss zur seitlichen Steuerung. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Der zylindrigförmige Griff des Hebels ist ästhetisch dezent von der Basis abgesetzt und lässt sich gefühlvoll und sicher bedienen. Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt. Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten.
Artikelmerkmale
- Z062832-00010
- Heinrich Schulte
- Küchenarmatur Niederdruck
- vivana
- chrom
- Ausladung 180 mm
- Höhe bis Strahlregler 190 mm
- Maximale Höhe 280 mm
- Kartusche 35 mm
mit Heißwasser- und Durchflussbegrenzer - Auslauf schwenkbar
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Niederdruck
- für Standmontage
- für drucklose Heißwasserbereiter
seitengesteuert - mit Schnellbefestigung
mit Durchflussbegrenzer 5 l/min

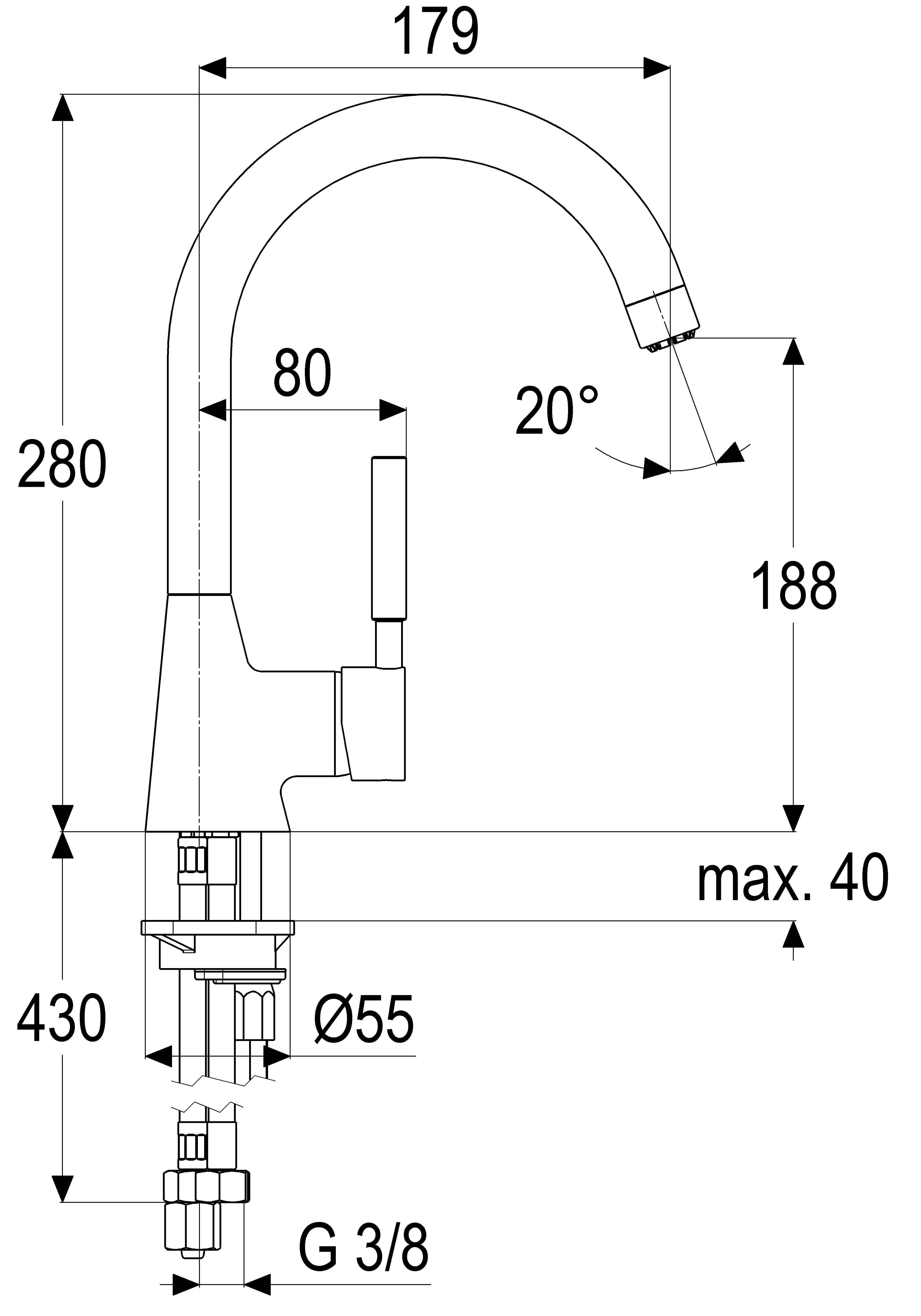

Maßzeichnung

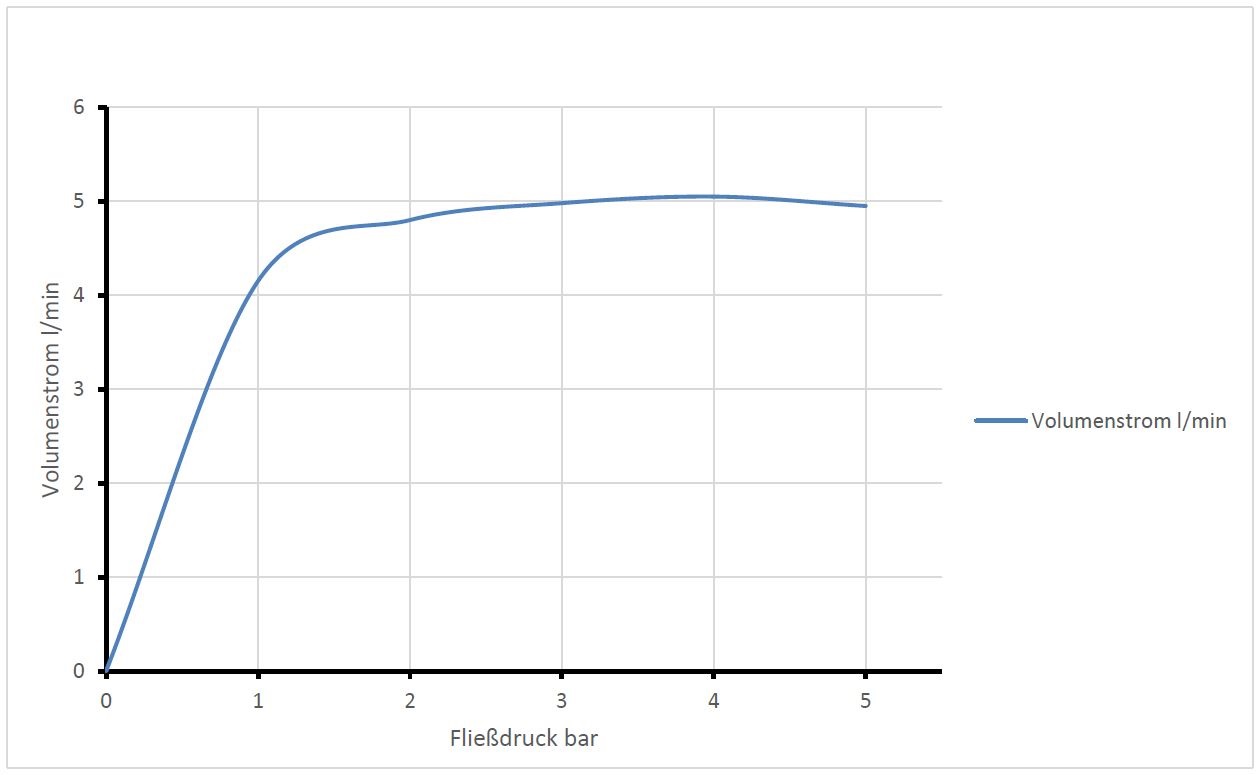

Durchflussdiagramm

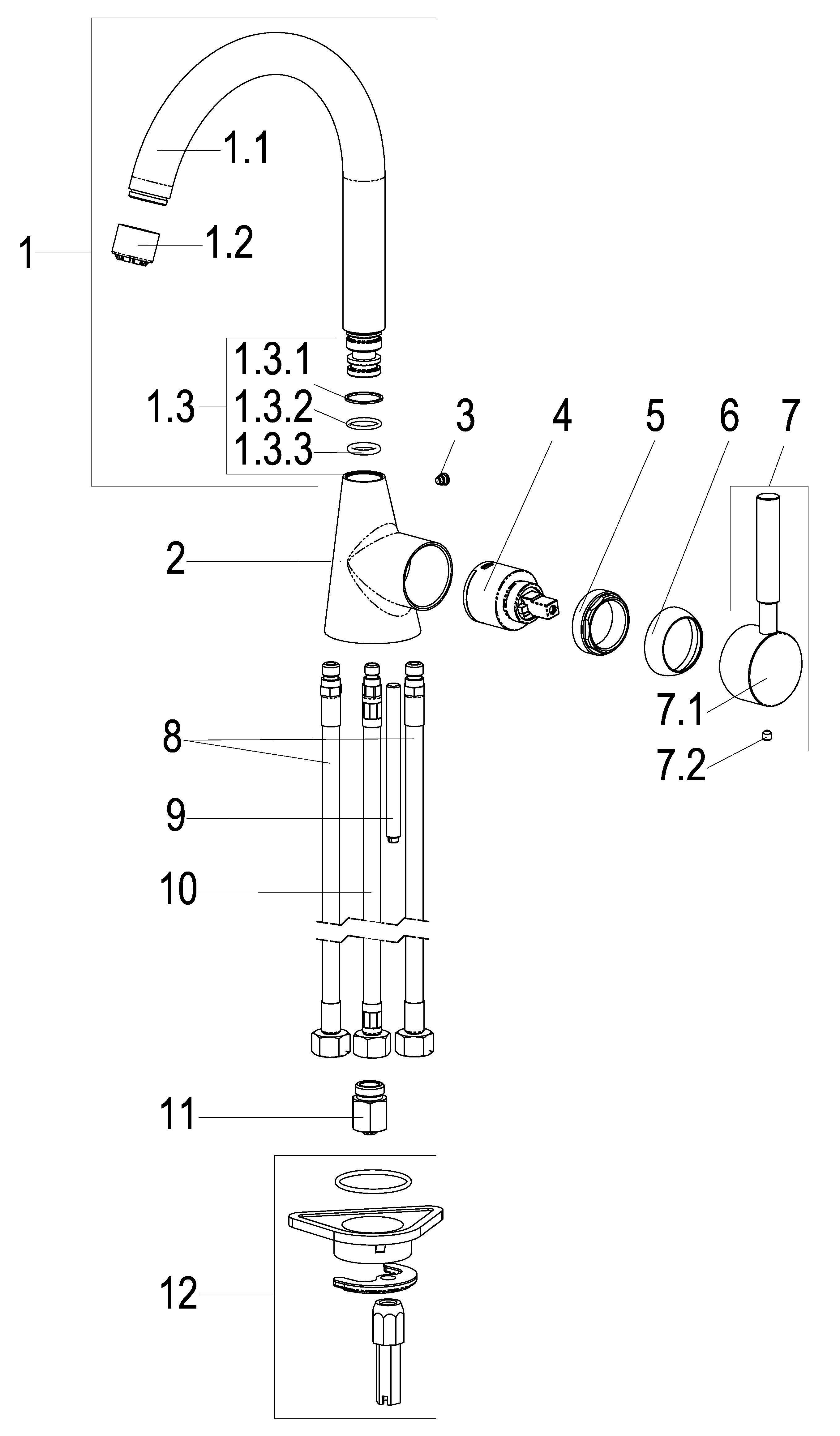

Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
| 01 | SH AUSLAUF FÜR EHM KÜCHENARMATUR | Z013069-00010 |
| 03 | SH ANSCHLAGSCHRAUBE | Z000235-00000 |
| 04 | SH KARTUSCHE FÜR NIEDERDUCK | Z000074-00000 |
| 06 | SH ROSETTE M37 X 1,5 / D:39,7X12 | Z009110-00010 |
| 07 | SH BEDIENUNGSHEBEL | Z000987-00010 |
| 08 | SH FLEXSCHLAUCH M10 X 1 – 3/8" | Z009141-00000 |
| 09 | SH GEWINDESTANGE M8 X 90 | Z009070-00000 |
| 10 | SH FLEXSCHLAUCH M8 X 1 – 3/8" | Z009075-00000 |
| 11 | SH DURCHFLUSSBEGRENZER 3/8" | Z019389-00000 |
| 12 | SH SCHNELLVERSCHRAUBUNG KOMPLETT | Z009295-00000 |
